Uždarų medinių laiptų gamyba

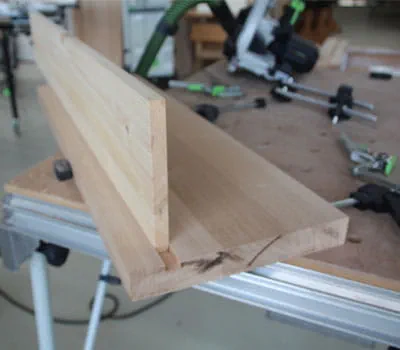

Pradėti rekomenduojama nuo pakopų gaminimo, kad vėliau gatavas pakopas būtų galima tiksliai sumontuoti šoninėse sienelėse. Pirmiausia reikia atpjauti visas reikiamo ilgio ir pločio pakopas (čia neparodyta). Dabar pakopose galima išpjauti griovelį popakopei.

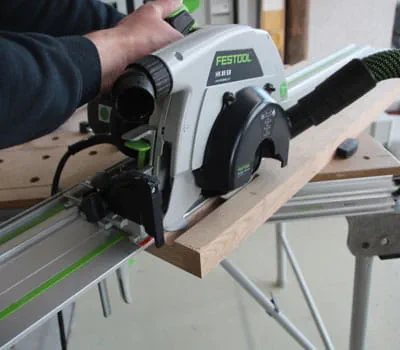

Grioveliams pjauti yra įvairios galimybės. Greitas rezultatas gaunamas naudojant rankinį diskinį pjūklą HK 85 su reguliuojama griovelių freza. Šiame pavyzdyje griovelio plotis yra 18 mm, gylis 10 mm. Naudojant reguliuojamą griovelių frezą, galima frezuoti 16 – 25 mm pločio ir ne didesnio kaip 35 mm gylio griovelius.

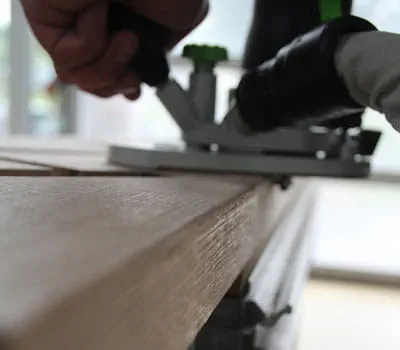

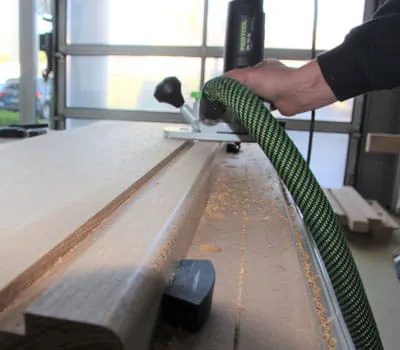

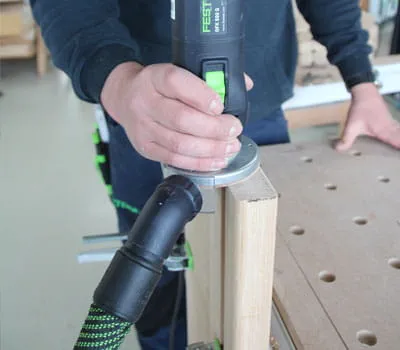

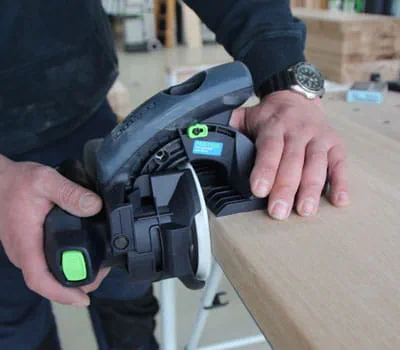

Dabar, naudojant briaunų frezavimo mašiną ir suapvalinimo frezą su atraminiu žiedu, suapvalinamos pakopų priekinės briaunos. Šio suapvalinimo spindulys turi būti suderintas su frezos, kuri vėliau bus naudojama šoninėms sienelėms frezuoti, skersmeniu.

Čia:

• Pakopos suapvalinimo spindulys = 9,5 mm
• Šoninės sienelės pirštinės griovelių frezos skersmuo = 18 mm

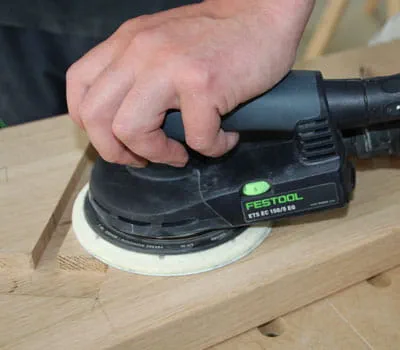

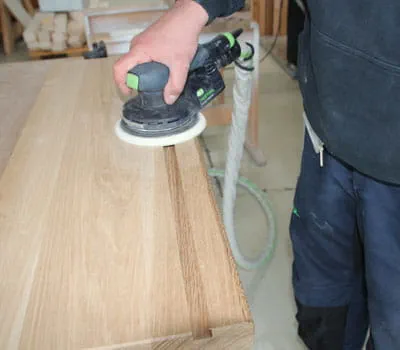

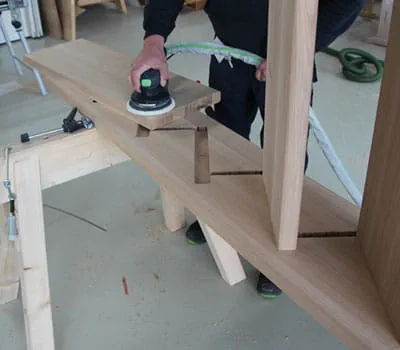

Dabar pakopos šlifuojamos ekscentriniu šlifuokliu ETS EC 150. Čia šlifavimo priemonės grūdėtumas paskutiniam šlifavimui neturi būti per smulkus, nes pakopos taptų labai slidžios (pavyzdyje šlifuota 100 grūdėtumo priemone). Paprastai paskui ir pakopų, ir popakopių paviršiai padengiami kokia nors danga, pvz., laku arba aliejumi.

Kad būtų galima pradėti realiai frezuoti, reikia atlikti porą paruošiamųjų darbų. Čia tikslas yra pakopos ir įstatomosios lentos frezavimas vienu frezavimo šablono nustatymu. Sėkmingai baigus frezuoti vienu nustatymu, frezavimo šabloną galima tiesiog lygiagrečiai perstumti į kitą uždėjimo vietą ir vykdyti sekantį frezavimą.

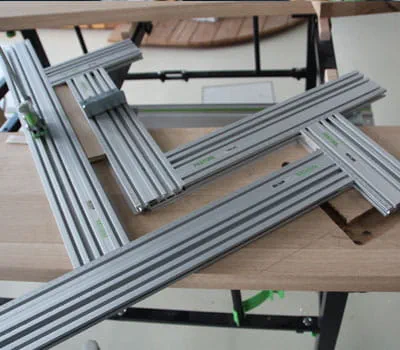

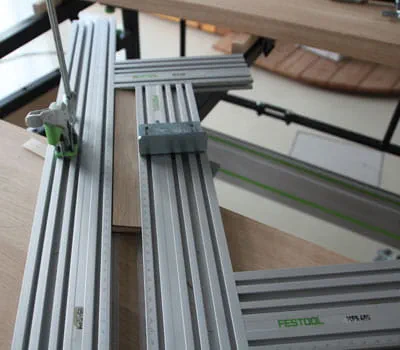

Čia naudojamas frezavimo šablonas surenkamas iš MFS 400 rinkinio elementų ir dviejų ilginimo profilių (MFS-VP 700). Frezavimo šablonas nustatomas pagal pakopų ir įstatomųjų lentų matmenis. Šiame etape frezavimo šabloną reikia nustatyti ilgio ir pločio kryptimis didesnį per kopijavimo žiedo ir naudojamos frezos skersmenų skirtumą.

Pakopos gylis = 288 mm
Pakopos storis = 40 mm
Įstatomosios lentos storis = 18 mm
Kopijavimo žiedo skersmuo = 30 mm
Frezos skersmuo = 18 mm

MFS nustatymai:
Gylis (pakopos gylis + įstatomosios lentos storis + skersmenų skirtumas): 288 mm + 18 mm + (30 mm – 18 mm) = 318 mm Storis (pakopos storis + skersmenų skirtumas): 40 mm + (30 mm – 18 mm) = 52 mm

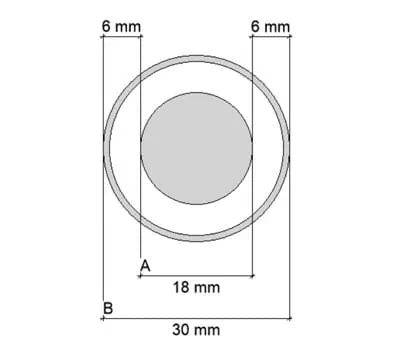

Paveikslėlio paaiškinimai:
A = freza
B = kopijavimo žiedas

Kad būtų išvengta atplaišų vidiniame kampe tarp pakopos ir įstatomosios lentos, buvo frezuojama dviem etapais.

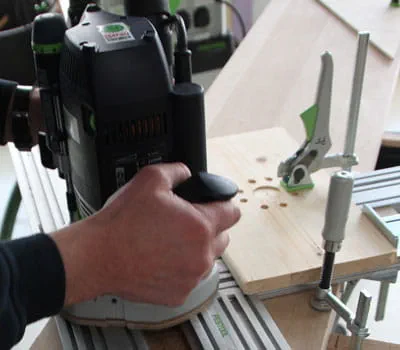

• Pirmajame etape reikia išfrezuoti tik pakopą. Kad būtų išvengta įfrezavimo į įstatomosios lentos zoną, galima, pavyzdžiui, uždėti pagalbinę atramą. Todėl čia frezavimo šablono profilio viršutinėje pusėje buvo sumontuota kampinė atrama ir svirtiniu veržtuvu fiksuojama naudojama lenta.
• Tada antrajame etape pagalbinė atrama (lenta) nuimama ir frezuojama įstatomosios lentos zona.

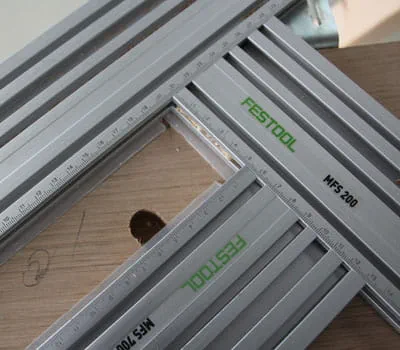

Kad šabloną būtų galima greičiau nustatyti pagal žymėjimo linijas, čia frezavimo šablono apačioje buvo priklijuotos nuo atplaišų saugančios juostos (FS-SP). Atlikus frezavimą (bandomąjį frezavimą!), matosi tiksli frezavimo briauna. Juostas reikia taškais priklijuoti ir visame plote, kad šablonas užtikrintai priglustų visa plokštuma.

Alternatyviai galima naudoti ir medinius distancinius tarpiklius (pusės skersmenų skirtumo storio, čia 6 mm).

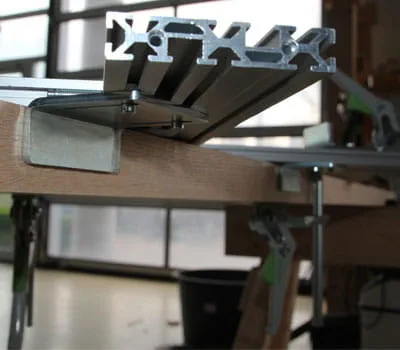

Galutinai nustatytą šabloną dabar galima uždėti ir užfiksuoti. Naudojant kampines atramas, šabloną lengviau lygiagrečiai perstumti į sekančią frezavimo poziciją. Frezavimo šablonas fiksuojamas dviem svirtiniais veržtuvais.

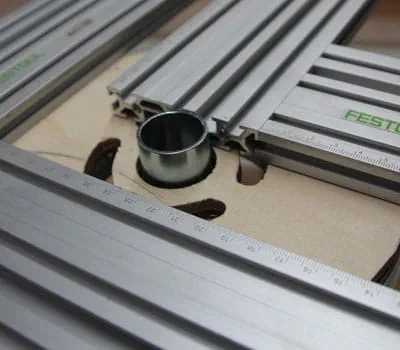

Dabar su vertikaliu frezeriu naudojama pirštinė griovelių freza ir kopijavimo žiedas. Šiame pavyzdyje naudojamas ypač ilgas kopijavimo žiedas kartu su pagrindo plokštės paaukštinimu. Tai užtikrina gerą kopijavimo žiedo prigludimą prie frezavimo rėmo priekinių paviršių.

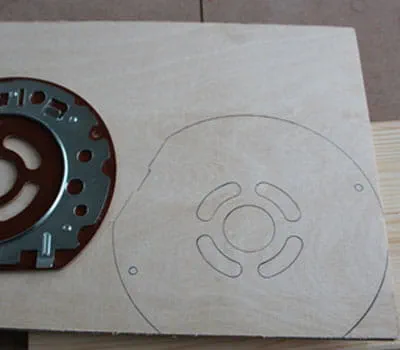

Kad ypač ilgas kopijavimo žiedas po pagrindo plokšte neišsikištų per toli, iš 10 mm storio faneruotos plokštės gaminamas paaukštinimas, kuris dvipuse lipnia juosta priklijuojamas prie vertikalaus frezavimo mašinos pagrindo plokštės. Tuo pat metu reikia išpjauti ir nusiurbimo angas drožlių šalinimui užtikrinti.

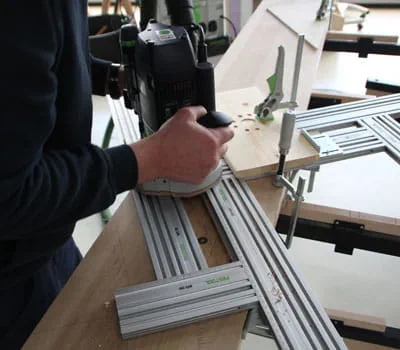

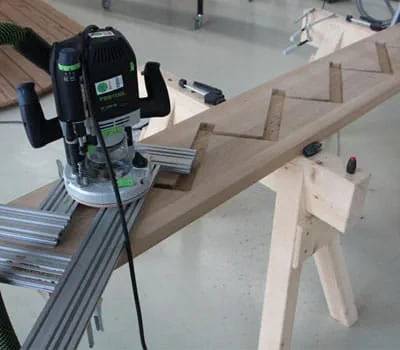

Kai visi frezavimo šablono ir vertikalaus frezavimo mašinos nustatymai yra atlikti (nepamiršti nustatyti gylio!), galima pradėti frezuoti šonines sieneles.

Kad būtų išvengta pavojingų atatrankų, frezuojant visada reikia atkreipti dėmesį, kad būtų frezuojama prieš pastūmą – tai automatiškai užtikrina vertikalaus frezavimo mašinos spaudimą prie frezavimo rėmo.

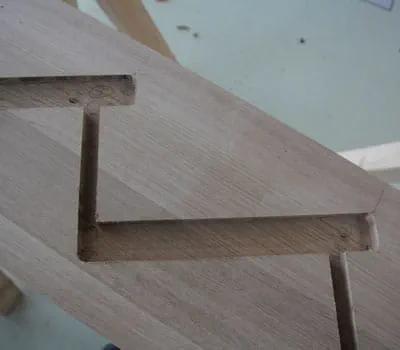

Išfrezavus visas vienos laiptų pusės šonines sieneles, frezavimo šablonas apsukamas ir visos kampinės atramos bei tvirtinimo priemonės iš naujo nustatomos ant priešingos šoninės sienelės. Dabar galima apdirbti visas priešais esančias šonines sieneles. Frezavimo gylis turi būti lygus apytiksliai 1/3 šoninės sienelės storio, jis turi būti frezuojamas dviem etapais.

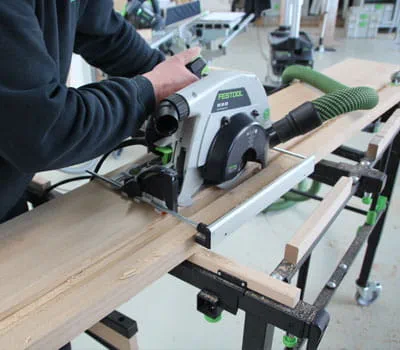

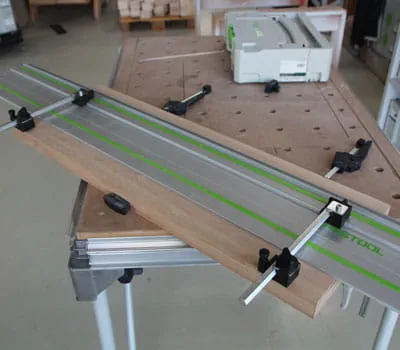

Tarpinės aikštelės zonoje prie sienos esančiose šoninėse sienelėse reikia išfrezuoti 40 mm pločio griovelį. Naudojant rankinį diskinį pjūklą HK 85 ir reguliuojamos griovelių frezos antgalį, greitai pasiekiamas puikus rezultatas. Čia galima dirbti naudojant kreipiančiąją liniuotę arba lygiagrečiąją atramą (žr. pav.).

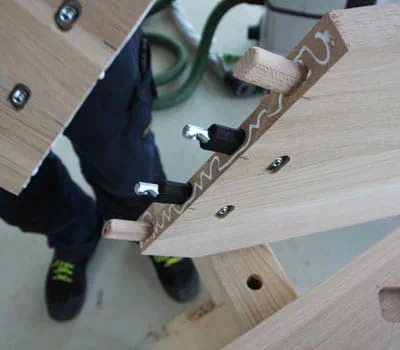

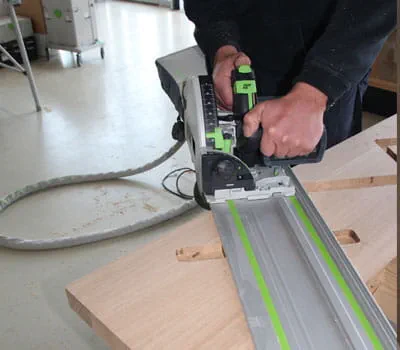

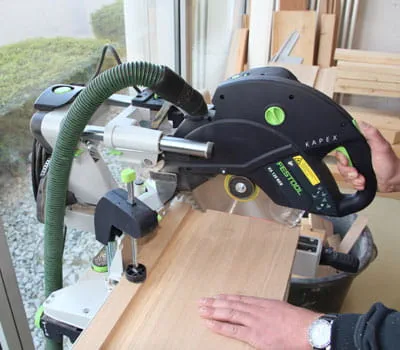

Atpjautas šonines sieneles dabar reikia sujungti, ir čia reikia naudoti Domino XL plokščių kaištinių sujungimų frezavimo mašiną.

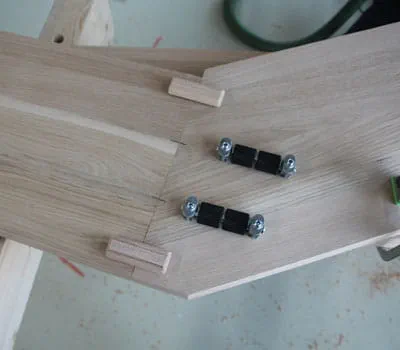

Kartu su mediniais kaiščiais (14x75 mm) papildomai naudojami ir du plokštumų sujungimo elementai, kad klijuoti būtų paprasčiau ir būtų užtikrinamas klijavimui reikalingas spaudimas. (Domino XL sujungimo elementai nėra leistinos laiptų sujungimo priemonės ir čia naudojamos tik klijavimo etape. Priklausomai nuo vietinių reglamentų, gali reikėti kitokių / papildomų sujungimo priemonių.) Kaiščių padėtys yra pažymimos.

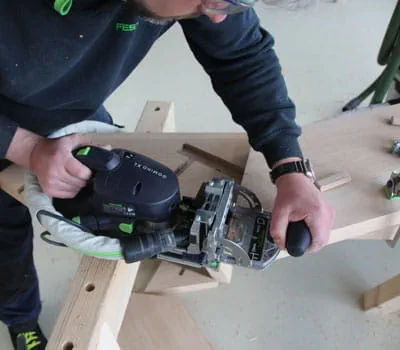

Šiame pavyzdyje plokščių kaištinių sujungimų frezavimo mašina uždedama ant ašies žymos. Prieš tai atraminė plokštė nustatoma taip, kad kaiščiai būtų viduryje (čia 20 mm). Be to, reikia atitinkamai nustatyti ir gylį.

Baigus frezuoti skyles Domino XL kaiščiams, medinius kaiščius ir plokštumų sujungimo elementus galima įmontuoti ir ruošinius suklijuoti.

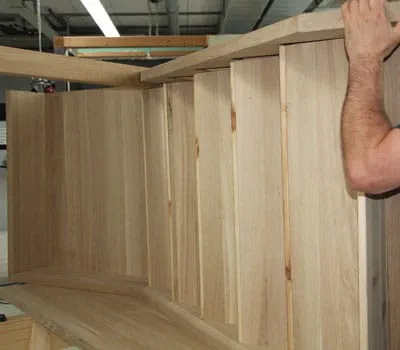

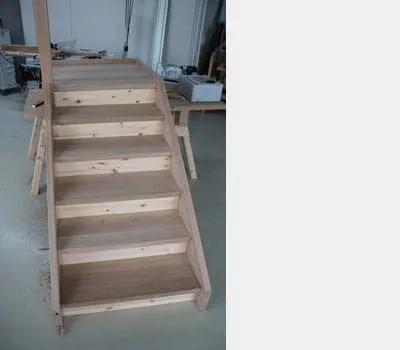

Čia pagamintiems laiptams naudojami dar ir kiti sujungimai, kurie čia nėra rodomi (pvz., šoninių sienelių jungimas kampu, išorinės laiptasijos sujungimas su atrama ir t. t.).

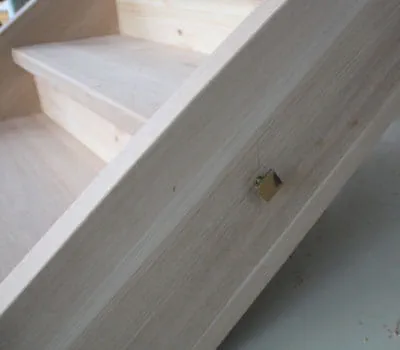

Suleisti laiptai visada turi būti sutvirtinami laiptų varžtais. Taip užtikrinama, kad pakopos ir popakopės visada bus tvirtai sujungtos su šoninėmis sienelėmis.

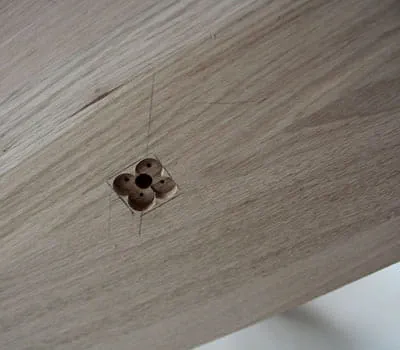

Pradžioje gręžiamos skylės laiptų varžtui, paskui prie sienos esanti šoninė sienelė dar atitinkamai iškalama kaltu.
