Izoliacinių medžiagų pjaustymas su ISC 240 pjūklu

Sprendimas dvigegnių sistemai su stygomis
zwischensparrendmmung-schneiden

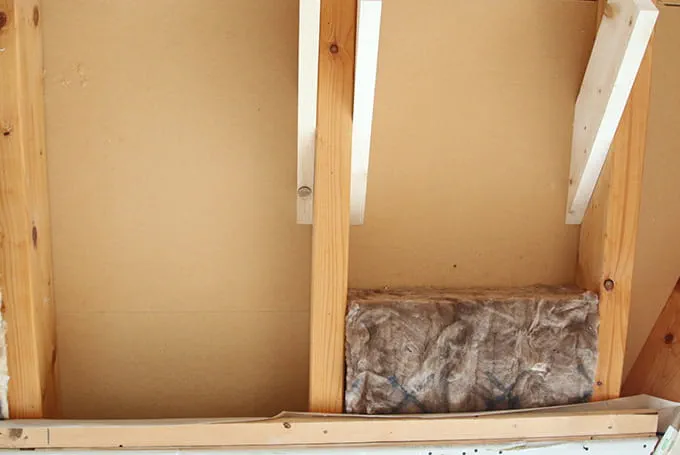

Gegnės su stygomis
Šiame taikymo pavyzdyje pateikiama išsami informacija apie izoliacinių medžiagų, montuojamų tarp gegnių, pjovimą. Ypatingai papildomų komponentų, pvz., stygų, zonoje nuolat kyla keblių situacijų. Taikymo pavyzdyje parodoma, kaip lengvai ir greitai galima išspręsti tokias situacijas su „Festool“ izoliacinių medžiagų pjūklu.

    Aprašymas

    Montuojant izoliacinę medžiagą tarp gegnių, reikia užtikrinti, kad ji gerai priglustų ir užpildytų visus tarpus. Tam izoliacinę medžiagą reikia teisingai nupjauti. Nekokybiškai sumontavus šilumos izoliaciją, atsiranda struktūrinių pažeidimų – auga kondensatas ir pelėsiai. Jei tarp gegnių yra stygos ar kiti komponentai, izoliacinę medžiagą reikia supjaustyti atitinkamai. Tai galima greitai ir lengvai atlikti su ISC pjūklu.

    Šablonui pagaminti reikalingos medžiagos:

    • Plokštė ar kartonas (atitinkantys gegnių aukštį)




    Įrankiai ir priedai:

    Šiame pavyzdyje rekomenduojame naudoti šiuos įrankius ir priedus:

    Pasiruošimas

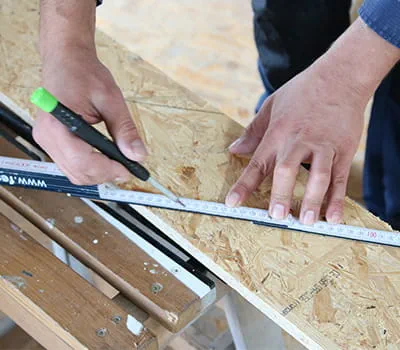

    • Šablono gamyba

      Plokštė (šiuo atveju OSB) arba kartonas supjaustomas pagal gegnės plotį (arba izoliacinės medžiagos storį). Tada pažymimos stygos.

      +
      Schablonenherstellung

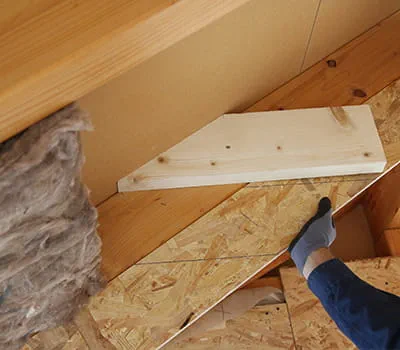

    • Stygos žymėjimas

      Stygos plotis pažymimas ant šablono.

      +
      Schablone für Zangenausschnitt

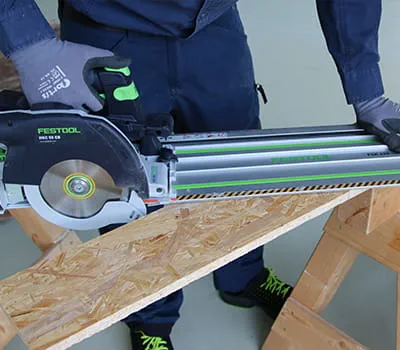

    • Šablono pjovimas

      Viršutinį galą nupjaukite pjūklu.

      +
      Zuschnitt der Schablone

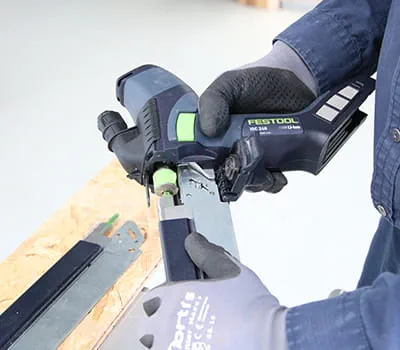

    • Peilio keitimas

      Pjaunant izoliacinę medžiagą kampu gali būti reikalingas ilgesnis peilis. Jei reikia, pakeiskite peilį pagal naudojimo vadove pateiktas instrukcijas.

      +
      Schneidgarnitur wechseln

    Aprašymas

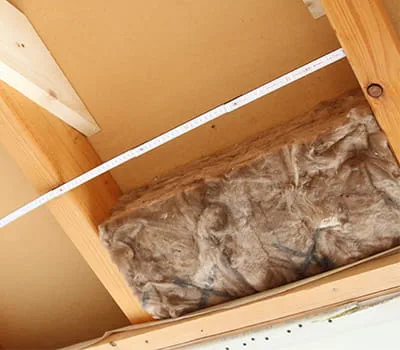

    • Atstumo tarp gegnių matavimas

      Išmatuokite atstumą tarp gegnių. Prie šio matmens pridėkite papildomai, kad izoliacija geriau priglustų (čia pridėtas 1 cm).

      +
      Messen der Breite des Gefaches

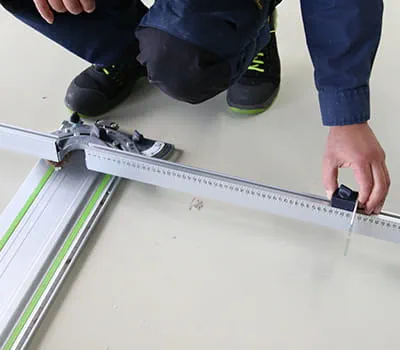

    • Kampinės atramos nustatymas

      Naudojant skalę ant atramos, nustatykite reikiamą plotį.

      +
      Breite am Winkelanschlag einstellen

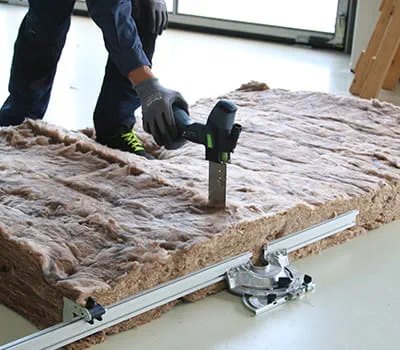

    • Izoliacinės medžiagos pjovimas

      Padėkite izoliacinę medžiagą ir pjaukite. Tam veskite ISC, uždėtą ant kreipiančiosios liniuotės šliaužiklio.

      +
      Zwischensparrendämmung schneiden

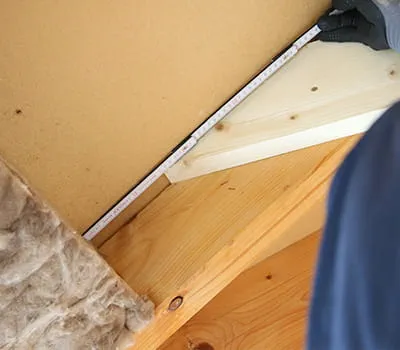

    • Išmatuokite atstumą iki stygos

      +
      Restmaß zur Zange messen.

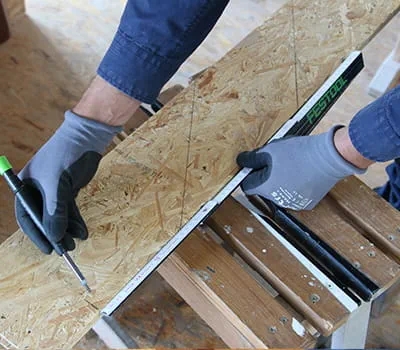

    • Perkelkite matmenį ant šablono

      +
      Restmaß an Schablone antragen.

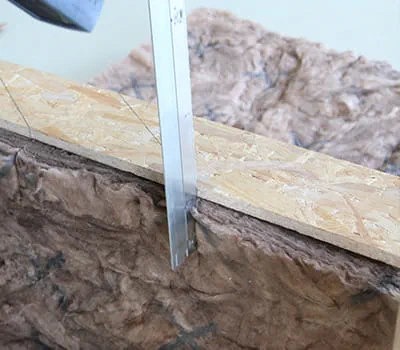

    • Šablono išdėstymas ir pjovimas

      Šiuo atveju izoliacija įpjaunama, kad pažymėti šablonų padėtį. Taip pat padėtį galima pažymėti (apvesti) permanentiniu žymekliu. Tokiu atveju įpjauti nebereikia.

      +
      Schablonen anlegen und Zwischensparrendämmung einschneiden

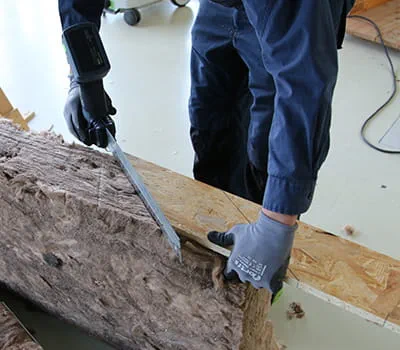

    • Pjūvio kampu padėties nustatymas

      Šabloną taip pat galima naudoti pjovimui kampu.

      +
      Anlegen für den Schrägschnitt

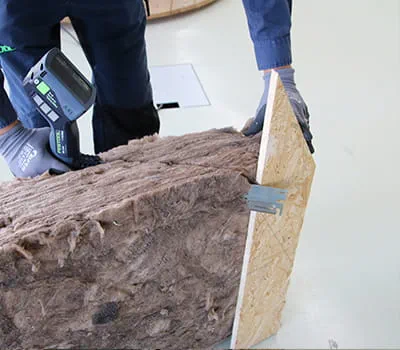

    • Pjovimas kampu

      Pjaunant, šablonas gali būti naudojamas kaip kreipiantysis elementas.

      +
      Schrägschnitt durchführen

    • Išpjovos stygoms

      Išpjovos atliekamos atitinkamose vietose. Padėties nustatymui galima ir vėl naudoti šabloną.

      +
      Zangenausparung

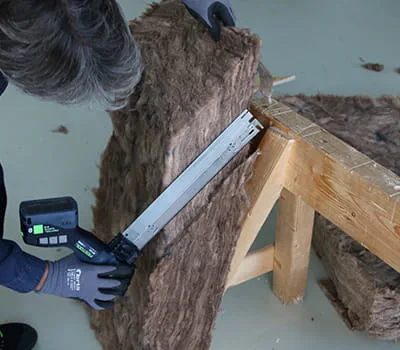

    • Išpjovos stygoms

      Pjaunama su ISC laisvu rankiniu būdu.

      +
      Zangenausparung

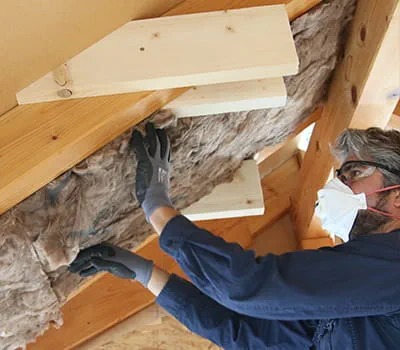

    • Montavimas

      Išpjauta izoliacija montuojama tarp gegnių.

      +
      Einbau

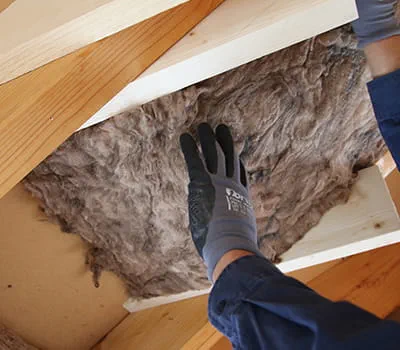

    • Montavimas

      Išpjauta izoliacija montuojama tarp gegnių.

      +
      Einbau
