Tarp gegnių aplink vamzdį montuojamos izoliacinės medžiagos pjovimas naudojant ISC 240 pjūklą

Detalus sprendimas
Gegnės

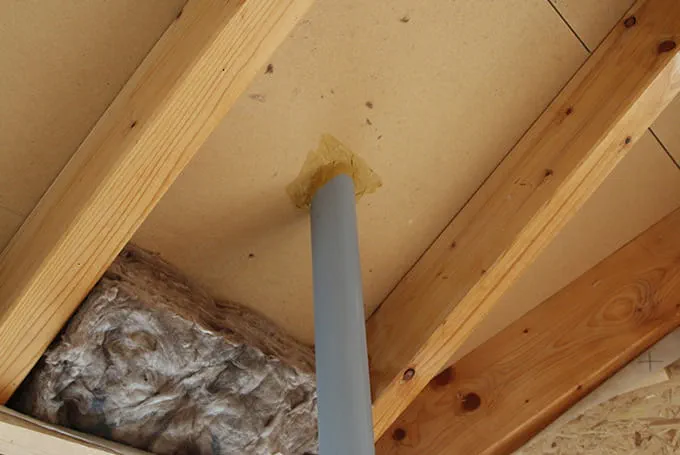

Vamzdys gegnių srityje
Šiame taikymo pavyzdyje yra detaliai paaiškinama, kaip yra pjaunama tarp gegnių montuojama izoliacinė medžiaga, ypač anga aplink vamzdį. Verta parodyti, kaip galima lengvai ir greitai išpjauti tokias detales naudojant „Festool“ pjūklą izoliacinių medžiagų pjovimui.

    Aprašymas

    Montuojant izoliacinę medžiagą tarp gegnių, reikia užtikrinti, kad ji gerai priglustų ir užpildytų visus tarpus. Tam izoliacinę medžiagą reikia teisingai nupjauti. Nekokybiškai sumontavus šilumos izoliaciją, atsiranda struktūrinių pažeidimų – auga kondensatas ir pelėsiai. Jei tarp gegnių yra vamzdžiai ar kiti komponentai, izoliacinę medžiagą reikia supjaustyti atitinkamai. Šias detales galima greitai ir lengvai išpjauti naudojant ISC pjūklą.

    Įrankiai ir priedai

    Pasiruošimas

    • Peilio keitimas

      Pjaunant izoliacinę medžiagą kampu gali būti reikalingas ilgesnis peilis. Jei reikia, pakeiskite peilį pagal naudojimo vadove pateiktas instrukcijas.

      +
      Peilio keitimas

    Procesas

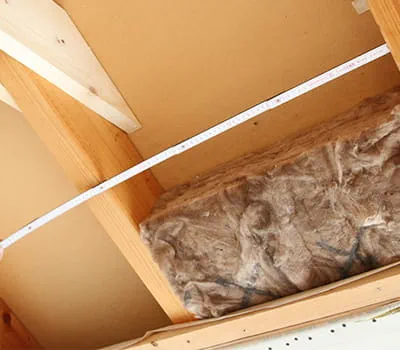

    • Atstumo tarp gegnių matavimas

      Išmatuokite atstumą tarp gegnių. Prie šio matmens pridėkite papildomai, kad izoliacija geriau priglustų (čia pridėtas 1 cm).

      +
      Atstumo tarp gegnių matavimas

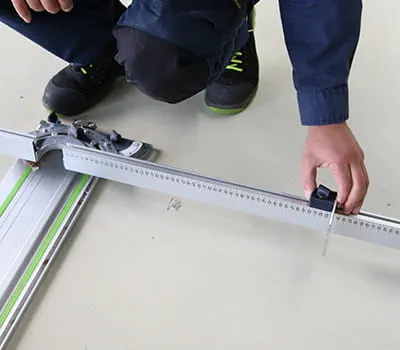

    • Kampinės atramos nustatymas

      Reikiamą matmenį galima nuskaityti iš skalės ir atitinkamai užfiksuoti.

      +
      Kampinės atramos nustatymas

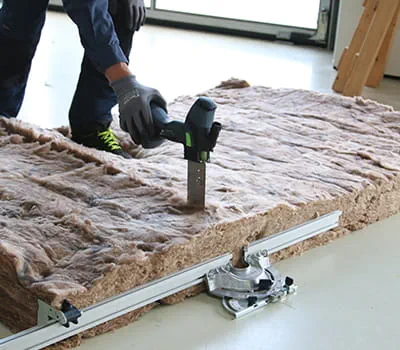

    • Izoliacinės medžiagos pjovimas iki reikiamo dydžio

      Padėkite izoliacinę medžiagą ir pjaukite. Tam veskite ISC, uždėtą ant kreipiančiosios liniuotės šliaužiklio.

      +
      Izoliacinės medžiagos pjovimas iki reikiamo dydžio

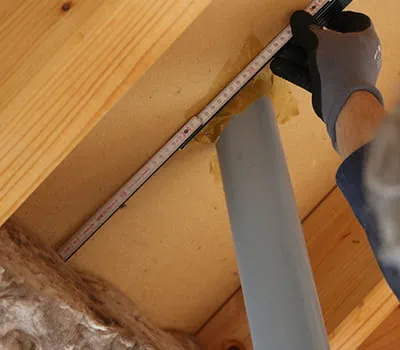

    • Išmatuokite likusį vamzdžio vidurio matmenį

      +
      Išmatuokite likusį vamzdžio vidurio matmenį

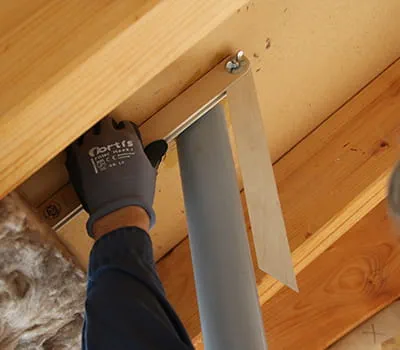

    • Nuožulnumo matavimas

      +
      Nuožulnumo matavimas

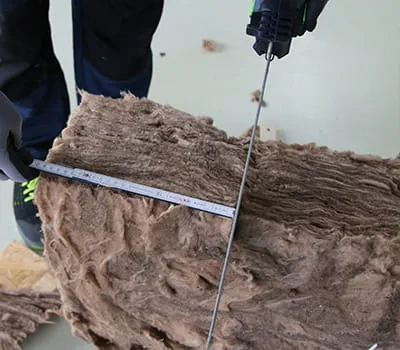

    • Matmens perkėlimas ir izoliacinės medžiagos įpjovimas

      Čia izoliacija tarp gegnių nupjaunama tiesiogiai, kad būtų perkeltas matmuo (iki vamzdžio vidurio). Arba vietoj pjovimo ženklinimui galima naudoti permanentinį žymeklį.

      +
      Matmens perkėlimas ir izoliacinės medžiagos įpjovimas

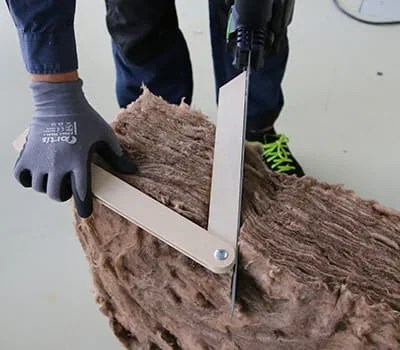

    • Nustatymas nuožulniam pjovimui

      Ant anksčiau padaryto pjūvio ar žymėjimo uždėkite kampainį ir taip pat įpjaukite.

      +
      Nustatymas nuožulniam pjovimui

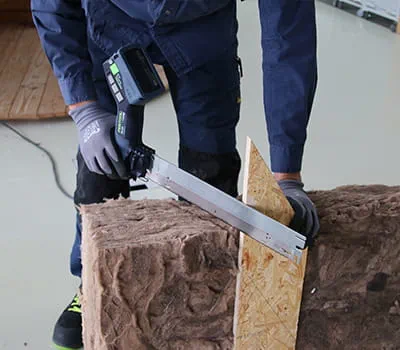

    • Nuožulnaus pjūvio atlikimas

      Norint įpjauti izoliacinę medžiagą, galima naudoti lentą.

      +
      Nuožulnaus pjūvio atlikimas

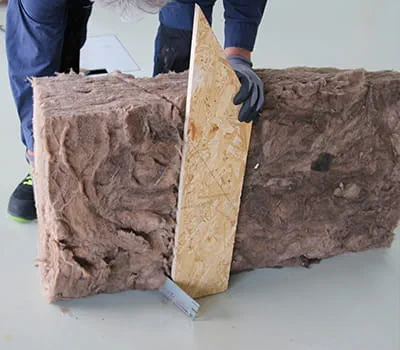

    • Nuožulnaus pjūvio atlikimas

      Tikslus nuožulnus pjūvis gali būti atliktas ir be kreipiamojo rėmo.

      +
      Nuožulnaus pjūvio atlikimas

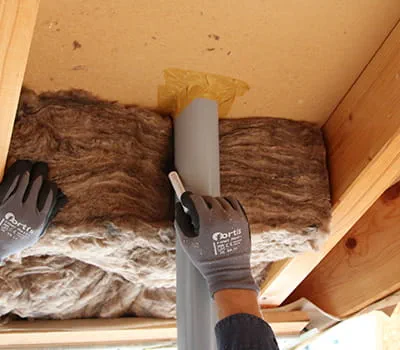

    • Vamzdžio padėties žymėjimas

      Įdėkite izoliacinę medžiagą ir rašikliu pažymėkite vamzdžio padėtį.

      +
      Vamzdžio padėties žymėjimas

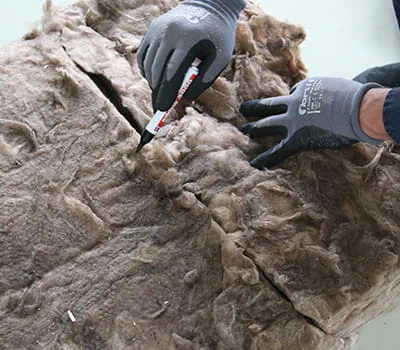

    • Perkelkite žymes ant abiejų izoliacinės medžiagos pusių

      Padėkite abi dalis viena šalia kitos ir perkelkite žymes.

      +
      Perkelkite žymes ant abiejų izoliacinės medžiagos pusių

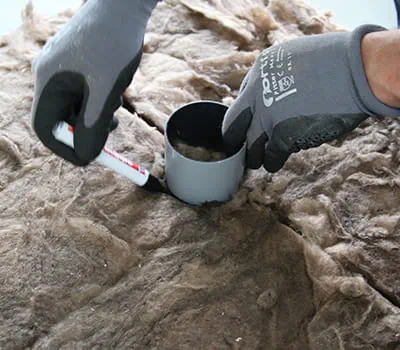

    • Apskritimų žymėjimas

      +
      Apskritimų žymėjimas

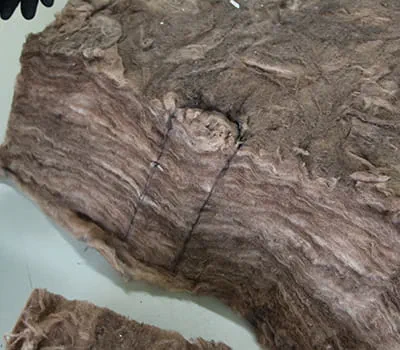

    • Atliktas žymėjimas

      Atlikto žymėjimo ant izoliacinės medžiagos vaizdas

      +
      Atliktas žymėjimas

    • Izoliacinės medžiagos pjovimas

      Laisva ranka išpjaukite izoliacinę medžiagą atitinkamoje vietoje ir pakartokite ant kitos dalies.

      +
      Izoliacinės medžiagos pjovimas

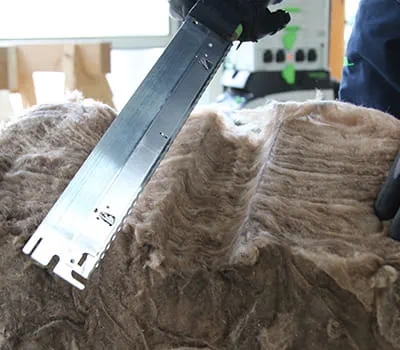

    • Išpjauta izoliacinė medžiaga

      +
      Išpjauta izoliacinė medžiaga

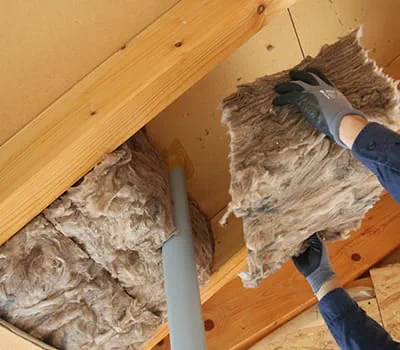

    • Izoliacinės medžiagos įdėjimas

      +
      Izoliacinės medžiagos įdėjimas

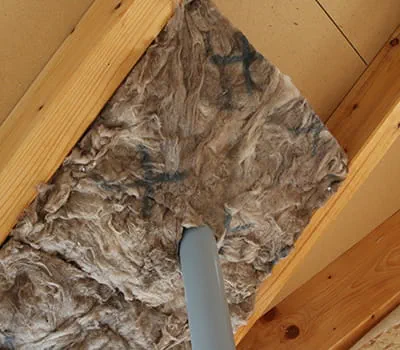

    • Galutiniai rezultatai

      Idealu, jei nupjovus izoliacinę medžiagą, vamzdžio praėjimas atrodo štai taip.

      +
      Galutiniai rezultatai
