Systainerių saugojimui skirtos spintos gamyba

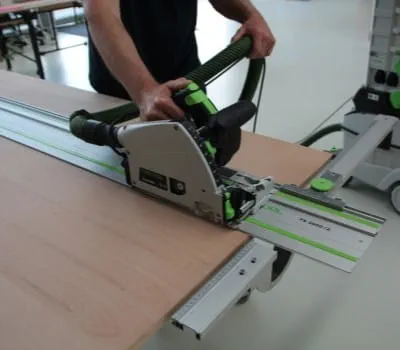

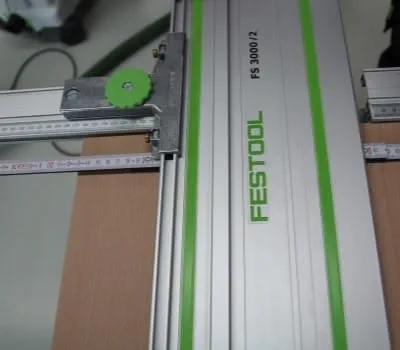

Naudodami lygiagrečią atramą ir kreipiančiąją liniuotę išpjaukite iš plokštės visas korpuso dalims reikiamas juostas (šiuo atveju tai yra 40 cm pločio juostos, skirtos korpuso šonams, vidurinei daliai, dugnui ir spintos viršui).

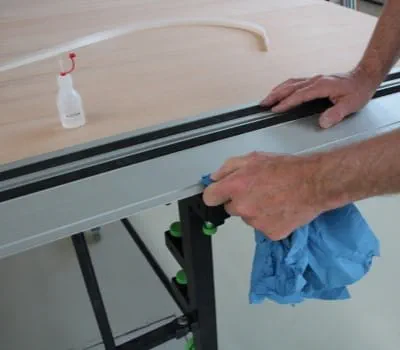

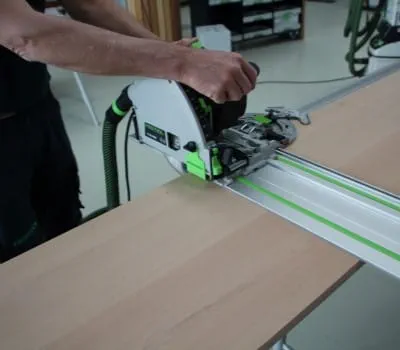

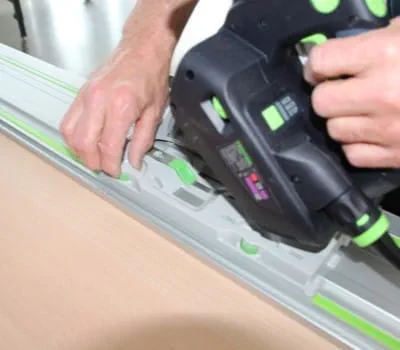

Naudokite kampinę atramą su sumontuotu ilginimo elementu tam, kad iki reikiamo ilgio nupjautumėte plokštės juostas. Patarimas: naudojant žalios spalvos apsaugą nuo atplaišų, galima atlikti pjūvius be atplaišų iš abiejų pusių.

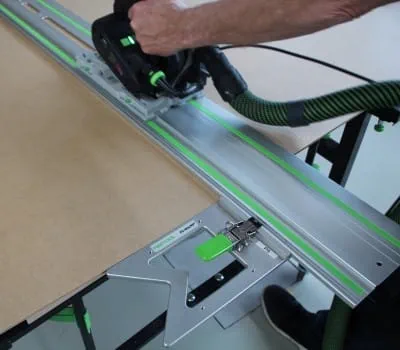

Norėdami išpjauti medžiagą galinei sienelei, pasinaudokite sumontuota kampine atrama. Tikslūs matmenys nustatomi pagal korpuso matmenis, naudojamų plokščių storį ir galinės sienelės griovelį korpuso dalyse.

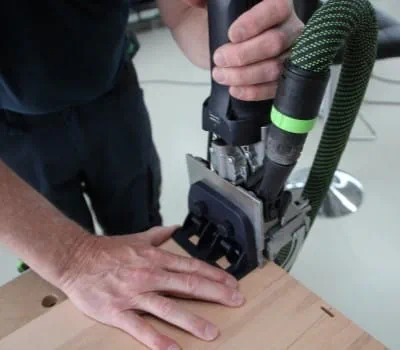

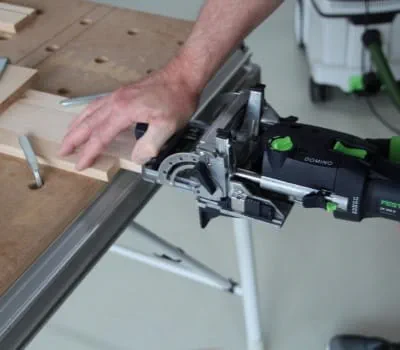

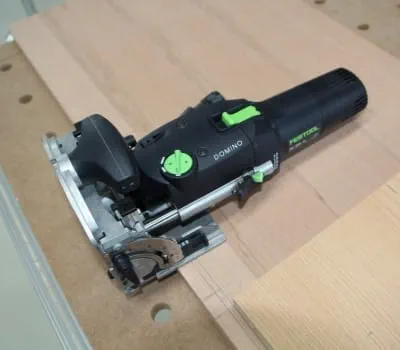

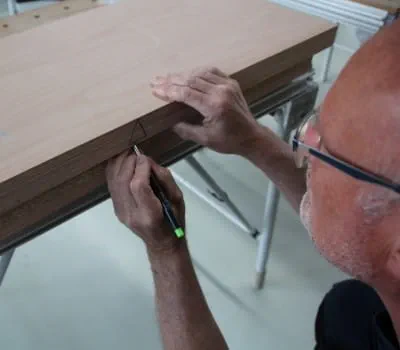

Korpuso dalys sujungiamos DOMINO kaiščiais. Tam pirmiausia reikia sudėti visas dalis ir parinkti tinkamą frezą. Vidurinę dalį galinėje pusėje atitraukite atgal, nes galinė sienelė turi lygiai uždengti visą galinę dalį.

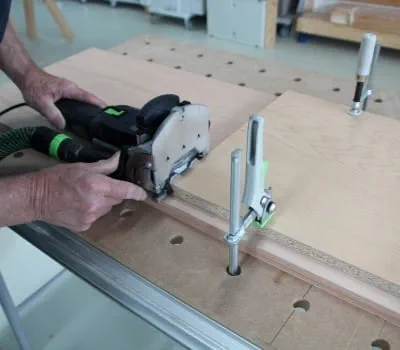

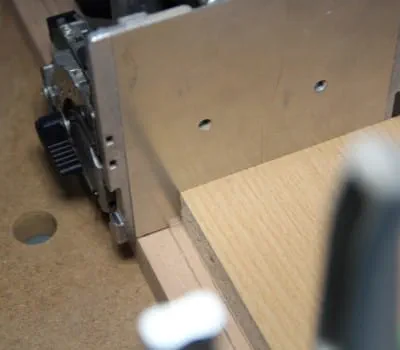

Šiame etape frezuojama vidurinė dalis, pritaikant sujungimui su dugno arba spintos viršaus plokšte. Atraminiais fiksatoriais išlygiuokite frezą ant plokštės krašto. Frezavimas viduryje atliekamas pagal ašies žymėjimą. Procesas atitinkamai atliekamas abiejuose galuose.

Frezuojant plokštės kraštuose, reikia naudoti kampinę atramą. Viena vertus taip frezą yra lengviau valdyti, kita vertus padėčiai nustatyti galima naudoti kilnojamuosius pagalbinius DOMINO frezos arba kampinės atramos padėties nustatymo įtaisus.

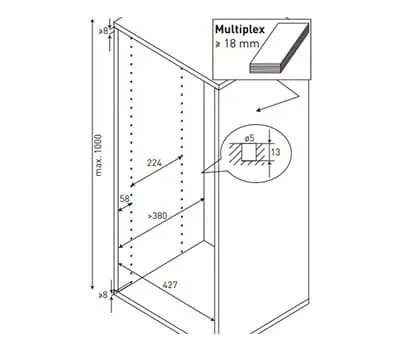

Kad vėliau būtų galima lanksčiai sumontuoti stalčių furnitūrą, šonuose ir vidurinėje dalyje reikia išgręžti skylių eiles. Skylių eilės padėtis pritaikoma prie naudojamų ištraukiamųjų lentynų ir yra nurodyta montavimo instrukcijoje. Šiame naudojimo pavyzdyje M dydžio Systaineriuose naudojamos SYS-AZ ištraukiamosios lentynos, o L dydžio Systaineryje naudojama ištraukiamoji bendrovės „Blum“ lentyna kartu su savarankiškai pagamintu stalčiumi. Šiuo atveju abiem ištraukiamosioms lentynoms montuoti galima naudoti tą pačią skylių eilių padėtį.

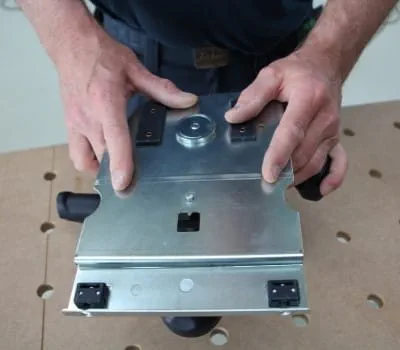

Skylių eilėms gręžti naudojamas kiaurymių gręžimo komplektas LR 32, derinamas su frezeriu OF 1010 R. Vertikalų frezerį pirmiausia reikia sumontuoti (kaip nurodyta naudojimo instrukcijoje) kreipiančiojo pado centre.

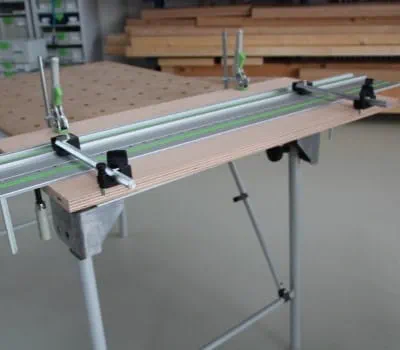

Čia priekinė skylių eilė nustatoma taip, kad atstumas iki priekinės briaunos būtų 58 mm. Norėdami tai padaryti, kreipiančiąją liniuotę nustatytomis atramomis turite išlygiuoti palei kraštą. Nustatoma 9,5 mm išilginė atrama (LA-LR 32 FS). Sėkmingai išlygiavus kreipiančiąją liniuotę reikia užfiksuoti sraigtiniais spaustais.

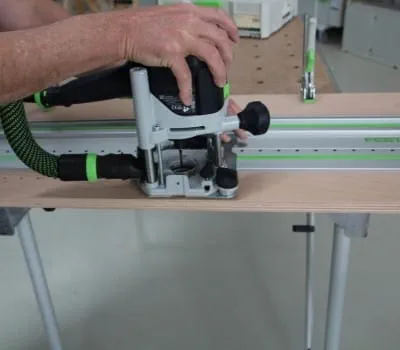

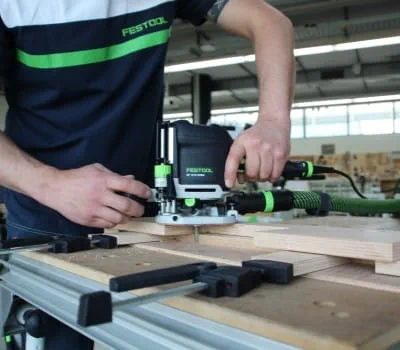

Užfiksavus ir išlygiavus kreipiančiąją liniuotę galima pradėti frezuoti skylių eiles. Skylės vidurinėje dalyje turi būti išgręžtos nuosekliai, todėl tam naudojamas 5 mm Ø stogo formos HW kaiščių skylių grąžtas, kad išgręžus liktų mažiau atplaišų. Norint išvengti atplaišų, po apačia galima padėti apsauginę lentą. Skylių eilėms šoninėse dalyse gręžti reikia atitinkamai nustatyti frezavimo gylį (čia 13 mm) . Čia kiaurymės negali būti išgręžtos iki galo!

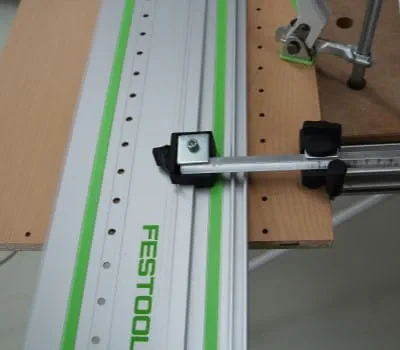

Šiame pavyzdyje parodyta galinė skylių eilė turi būti išgręžta 224 mm atstumu nuo priekinės skylių eilės. Kreipiančiąją liniuotę reikia išlygiuoti su priekine briauna pagal šonines atramas. Pirmiausia reikia rasti tinkamą šoninių atramų nustatymą. Čia nustatymas yra pažymėtas pieštuku. Galinės skylių eilės atstumas visada turi būti nustatomas atitinkamai pagal naudojamą furnitūrą. Išlygiavę visose dalyse išgręžkite skylių eilių kiaurymes.

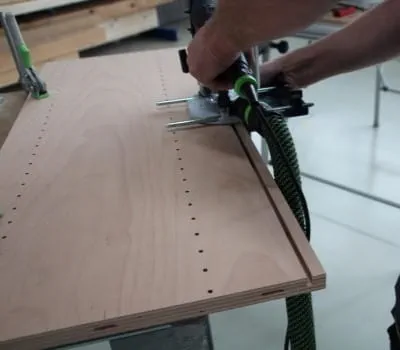

Galinė sienelė suteikia korpusui stabilumo ir yra būtina tinkamam išlygiavimui. Šiame pavyzdyje galinę sienelę per griovelį reikia įstatyti į korpuso šonus, dugną ir viršutinę dalį. Atsižvelgiant į galinės sienelės storį, parenkama atitinkama freza ir įmontuojama į vertikalųjį frezerį. Kad griovelį pavyktų tinkamai išfrezuoti visose apdirbamose dalyse, reikia viena kartą tinkamai sureguliuoti lygiagrečią atramą.

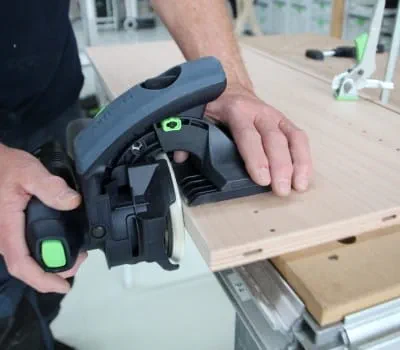

Prieš surenkant rekomenduojama nušlifuoti matomas korpuso dalių briaunas. Tam itin tinkamas yra įtaisas briaunų šlifavimui. Iki pat baigiamojo šlifavimo pavyzdyje buvo naudojamas P180 grūdėtumo šlifavimo popierius.

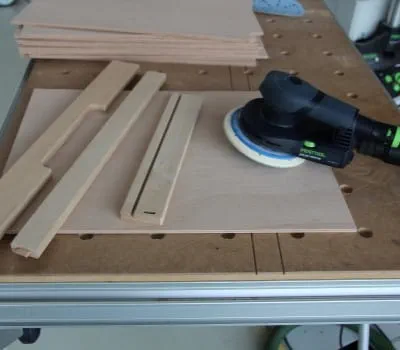

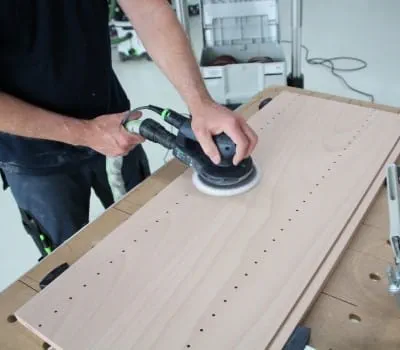

Visus likusius paviršius prieš surenkant taip pat reikia nušlifuoti. Čia šiuo atveju buvo naudojamas ekscentrinis šlifuoklis ETS EC 150. Konstrukcinius elementus galima greitai ir nesudėtingai užfiksuoti MFT sistemos priedais. Taip pat galima užtepti tinkamos paviršių apdorojimo priemonės.

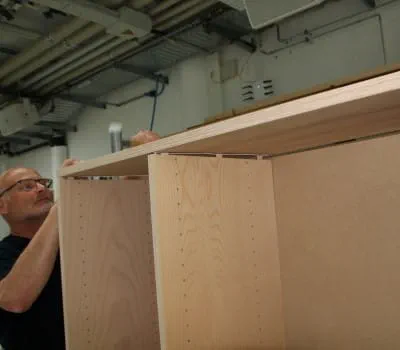

Korpusas, kurį sudaro dugnas, viršutinė dalis, šonai, vidurinė dalis ir galinė sienelė, yra paruoštas surinkimui. DOMINO kaiščiai suklijuojami, o ant klijuojamų paviršių paskirstomas atitinkamas klijų kiekis. Paskui dalis galima tarpusavyje sujungti ir suklijuoti naudojant sraigtinius spaustus.

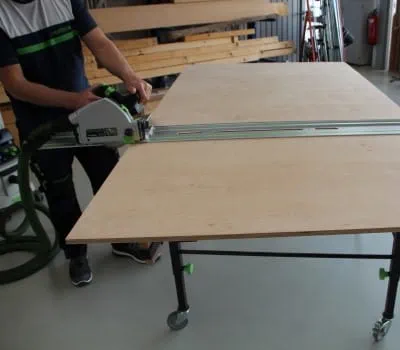

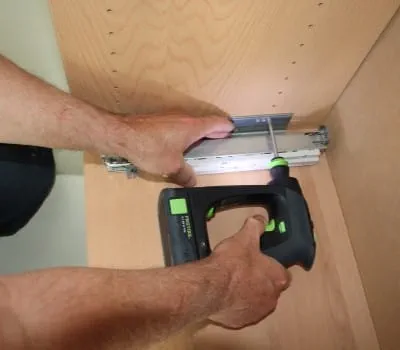

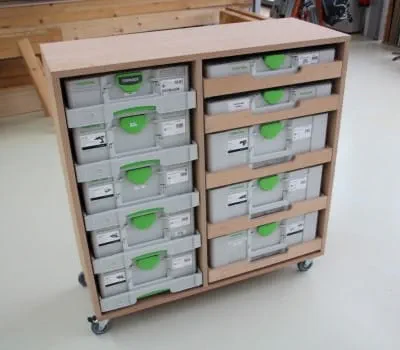

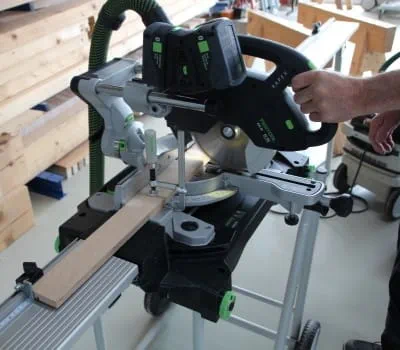

Korpuse reikia sumontuoti stalčius. Korpuso kairėje pusėje vėliau montuojamos Systainerio ištraukiamosios lentynos (SYS-AZ), kad būtų galima sudėti M dydžio Systainerius. Dešinėje pusėje galima sudėti L dydžio Systainerius. Šiems tolesniuose darbų etapuose pagaminami stalčiai. Pirmiausia atliekami stambesni pjūviai – stalčiaus dugno, šonų, priekinės ir galinės dalies. Tikslūs matmenys nustatomi pagal naudojamą furnitūrą. Stambesnėms plokštėms išpjauti galima naudoti, pvz., įgilinamąjį diskinį pjūklą. Tolesniame darbų etape siauresnėms juostoms išpjauti naudojamas stalinis diskinis pjūklas.

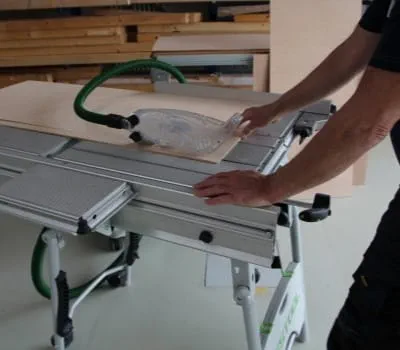

Prieš tai stambiai supjautos dugnui, šonams, galinei ir priekini pusei skirtos plokštės, staliniu diskiniu pjūklu išpjaunamos lygiagrečiomis juostelėmis. Prieš pjaunant rekomenduojama atkreipti dėmesį į medienos struktūrą.

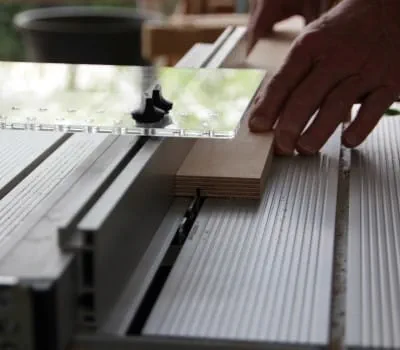

Dugnas (šiuo atveju 5 mm sluoksniuotoji mediena) turi būti įstatytas į griovelį tiek stalčiaus priekinėje, tiek stalčiaus šoninėse dalyse. Grioveliai išpjaunami staliniu diskiniu pjūklu. Nusiurbimo gaubtas turi būti nuimtas, pleištas nuspaustas žemyn (grioveliui išpjauti) ir sumontuotas tinkamas gaubtas, pvz.: CSC SYS 50 Quick Guide – Blade cover. Šiame pavyzdyje griovelis yra 5 mm pločio (dugno medžiagos storis). Griovelio plotis pasiekiamas atliekant keletą pjūvių (pjūvio aukštis 6 mm) ir po kiekvieno pjūvio lengvai reguliuojant lygiagrečiąją atramą, kol pasiekiamas norimas griovelio plotis.

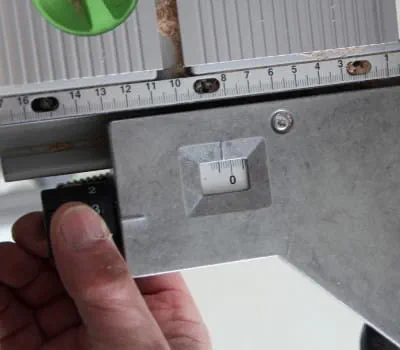

Tinkamas griovelio plotis išgaunamas po pirmojo pjovimo pjūklu perkeliant lygiagrečiąją atramą. Naudojant tikslųjį CS 50 lygiagrečiosios atramos nustatymą, atramą galima sureguliuoti greitai ir paprastai. Rekomenduojama pirmiausia išpjauti ilgas juostas. Toliau iš jų bus gaminamos atskiros dalys.

Šonus, galinę ir priekinę dalis sujunkite tarpusavyje 5 mm DOMINO kaiščiais. Tam iš likusių dalių pagaminkite tinkamą šabloną. Dalis būtina sutvirtinti! Tinkamas šablonas turi palengvinti uždėjimą ir kartu užfiksuoti ruošinį. Tai padeda užtikrinti efektyvią darbo eigą.

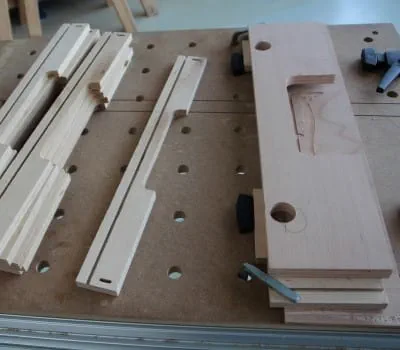

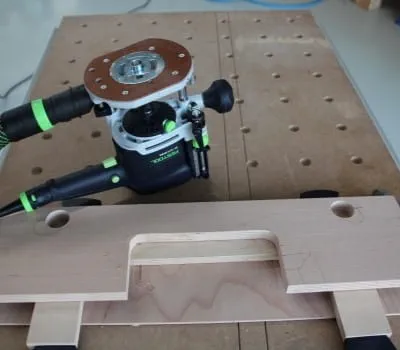

Priekinėje dalyje reikia numatyti išpjovas, kad priekinė Systainerio rankena liktų pasiekiama. Tam iš atliekų pagaminamas atitinkamas frezavimo šablonas. Jame galima užfiksuoti priekines dalis frezavimui. Vertikalusis frezeris turi kopijavimo žiedą ir spiralinę griovelių frezą. Šiuo atveju: kopijavimo žiedas d = 17 mm; freza d = 10 mm

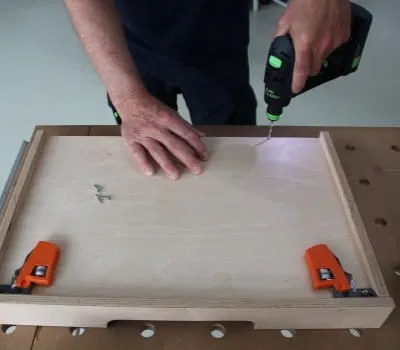

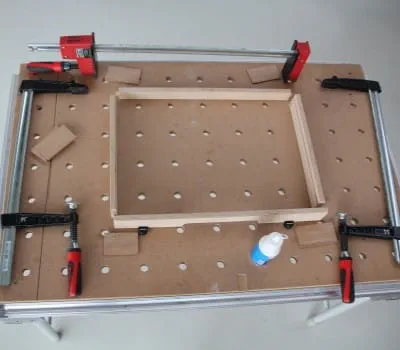

Dugną statykite iš galinės pusės ir varžtais pritvirtinkite prie galinės dalies. Tai darydami atkreipkite dėmesį į stalčiaus kampuotumą. Prieš sujungiant varžtais reikia iš anksto išsigręžti kiaurymes ir jas įgilinti (šiuo atveju 4 mm). Atsižvelgdami į naudojamą stalčiaus furnitūrą, sumontuokite reikiamus furnitūros elementus.
