Statramsčių jungimas „Domino“ kaiščiais
Aprašymas
Šiais laikais jungiant konstrukcinę medieną tradicines medienos jungtis dažnai pakeičia įvairios metalo jungtys (medvaržčiai, gembės, varžtai ir t. t.). Tradicinių medienos jungčių pranašumas yra lengvas surinkimas, nes lentjuostes ir statramsčius galima įstatyti vienus į kitus. Šiame pavyzdyje „Domino“ kaiščiai naudojami vietoj išpjovos jungties, norint sukurti įstatomą sujungimą. Tai paspartina surinkimą ir užtikrina tvarkingiausią rezultatą. Tam dažniausiai naudojama „Domino XL“ sujungimo mašina.
Medžiagų sąrašas
- Jungiama mediena
- Šiuo atveju: 12/22 lentjuostė, 12/12 statramstis, 12/12 ramstis
Įrankiai ir priedai
Alternatyva
Pasiruošimas
-

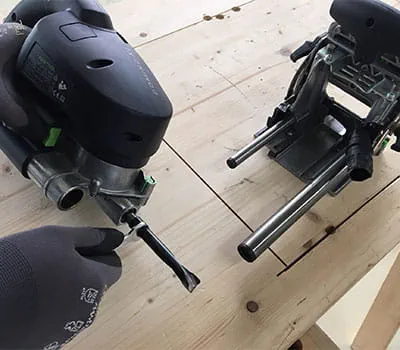

„DF 700“ frezos keitimas
Pirmiausiai, kaip nurodyta vadove, į „DF 700“ reikia įstatyti 14 mm frezą.
-

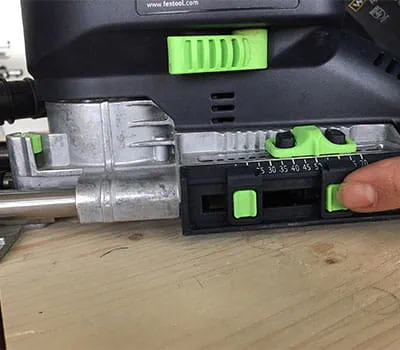

Nustatykite „DF 700“ frezavimo gylį
Šiame pavyzdyje naudojamas 50 mm frezavimo gylis. Frezavimo gylį reikia nustatyti pagal naudojimo vadovą.
-

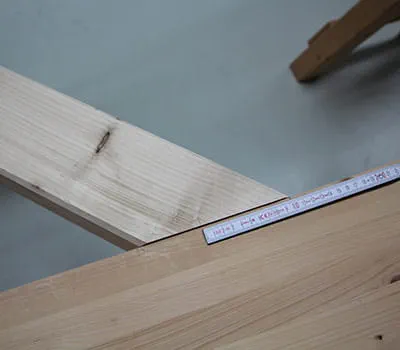

Pažymėkite padėtį
Pažymėti būtina tiksliai, kad lentjuostės ir statramsčio jungtis tiksliai susijungtų. Šiame pavyzdyje ramstis pažymimas 10 cm nuo priekinės briaunos.
-

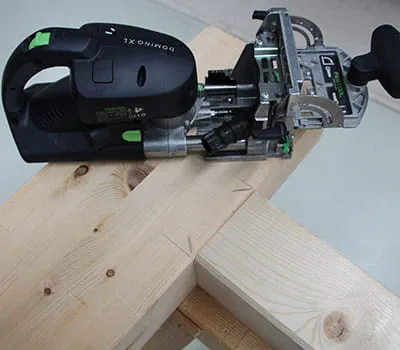

Lentjuostės padėties žymė
Kad jungtis būtų tiksli, kitą tikslią statramsčio žymę pažymėkite ant lentjuostės.
Procesas
-

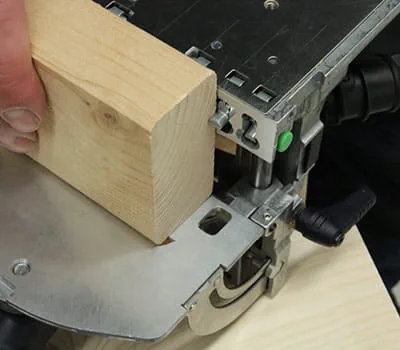

Atraminių kojelių naudojimas statramsčio galų frezavimui
Pirmajo griovelio statramsčio galuose frezavimui pasirinkite centrinę atraminę kojelę. Tai atitinka trikampio formos stebėjimo langelio padėtį ant įrankio pado. Tai leidžia nustatyti padėtį ant statramsčio galų, naudojant atramines kojeles, ir ant lentjuostės, naudojant stebėjimo langelį. Labai svarbu, kad dirbant su „DOMINO XL“ būtų prijungtas mobilus dulkių siurblys.
-
Atraminių kojelių naudojimas statramsčio galų frezavimui
„DOMINO XL“ uždėtas ant statramsčio
-

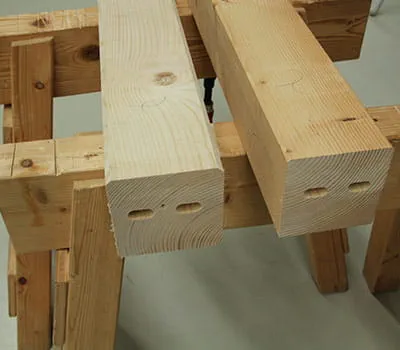

Statramsčių frezavimas
Antrasis griovelis frezuojamas statramsčio gale. Tai darydami įsitikinkite, kad atraminė kojelė yra ties pirmąja frezavimo briauna. Pirmasis griovelis padeda sulygiuoti ir sutaupo laiko žymėjimui.
-
Jei reikia, griovelių frezavimą pakartokite ant kitų medinių statramsčių.
-

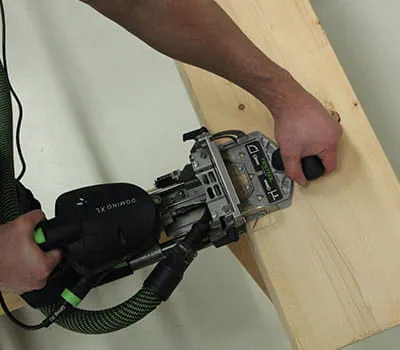

Lentjuosčių frezavimas
Dabar uždėkite „DOMINO XL“ ant statramsčio žymės ir išfrezuokite pirmąjį griovelį. Tada išfrezuokite antrąjį griovelį, kartu užtikrindami, kad centrinė atraminė kojelė yra išdėstyta pirmajame griovelyje.
-

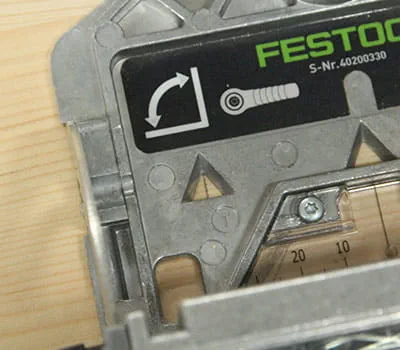

Lentjuosčių frezavimas
Čia: Statramsčio žymės kairiajame trikampio formos stebėjimo langelyje.
-

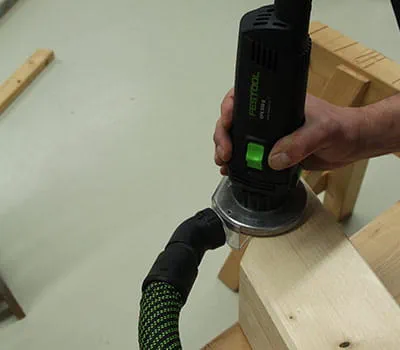

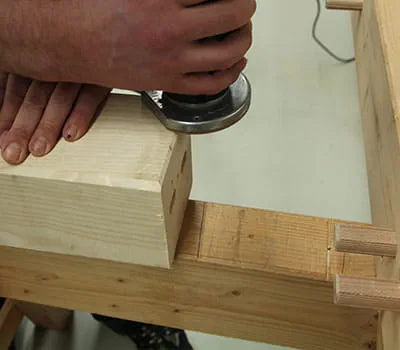

Pjovimo briaunų apdirbimas
Sumontuokite 45° nuožulnos frezą ant kantų frezerio ir apdirbkite reikiamas briaunas.
-
Pjovimo briaunų apdirbimas
Rekomenduojama naudoti mobilų dulkių siurblį.
-

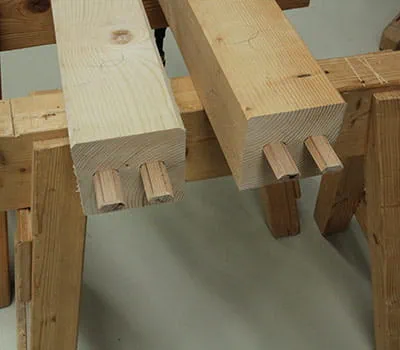

Kaiščių įstatymas
Dabar įstatykite „Domino“ kaiščius. Jei reikia, naudokite poliuretano klijų.
-

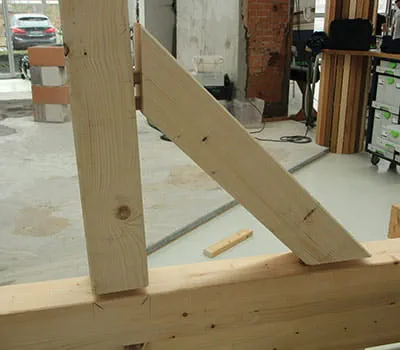

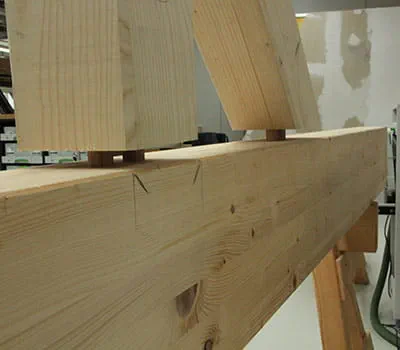

Jungčių sujungimas
-
Jungčių sujungimas
-

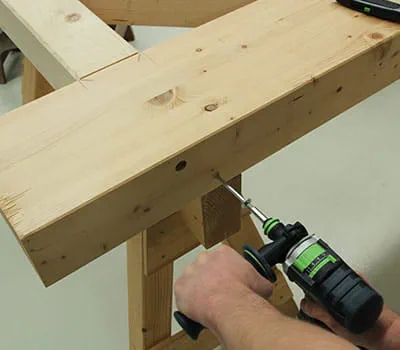

Varžtų priveržimas
Kad jungtis būtų tvirta, taip pat priveržkite struktūriškai reikalingus varžtus.
-

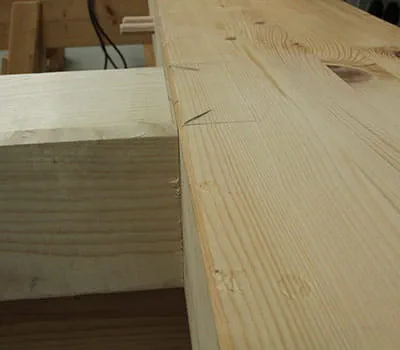

Užbaigta lentjuostės jungtis
Naudojant „Domino“ kaiščius tiksliam konstrukcinės medienos padėčių nustatymui galima greitai ir lengvai sujungti lentjuostę su statramsčiu.
-
Galutinis rezultatas
-
