Pagaminkite nuosavą pjovimo stovą su kregždės uodegos jungtimi
Aprašymas
Pjovimo stovai su išsikišančiomis kojomis yra labai stabilūs ir gali atlaikyti labai dideles apkrovas. Tačiau, lyginant su kitokiomis konstrukcijomis, pervežami jie užima gana daug vietos. Konstrukcija su kregždės uodegos jungtimis leidžia pjovimo stovą išardyti ir sutaupyti vietos pervežant, tačiau neprarasti stabilumo.
Medžiagų sąrašas
Ko prireiks, norint pasigaminti porą stovų:
- Sijos, 80 x 160 kietos konstrukcinės medienos (KVH), 2 m ilgio, vienas vienetas
- Kojos, 60 x 80 kietos konstrukcinės medienos (KVH), 2 m ilgio, keturi vienetai
- Mediniai sandūrinio sujungimo antdėklai, 19 mm trisluoksnė lenta, 120 x 300 mm, keturi vienetai
- Varžtai, 5,0 x 50 mm, 16 vnt.
Įrankiai ir priedai
Pasiruošimas
-

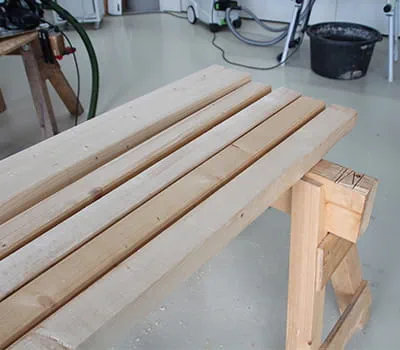

Medžiagų paruošimas
Šiame projekte nurodytų medžiagų pakaks porai pjovimo stovų.
-

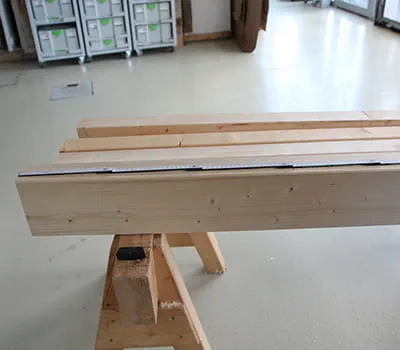

Sijų žymėjimas
Šiose gamybos instrukcijose aprašytų pjovimo stovų bendras ilgis yra 90 cm. Ašis pažymima 20 cm atstumu nuo kiekvieno galo, nurodant kojų padėtį. Tai darant abi kojos lieka pritvirtintos, kad būtų lengviau ir saugiau prispausti atskiras dalis.
-

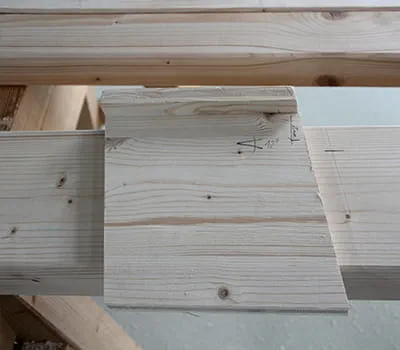

Sijų žymėjimas kregždės uodegos sujungimams frezuoti
Čia pavaizduotos kojos pakreiptos 12° kampu. Kad sijas žymėti būtų lengviau, tam paruoštas šablonas.
Papildomai pažymima 35 mm atstumu nuo plyšio, kad šabloną būtų galima uždėti vėliau.
Kregždės uodegos sujungimų frezavimo šabloną galima įsigyti iš „LignaTool“.
-

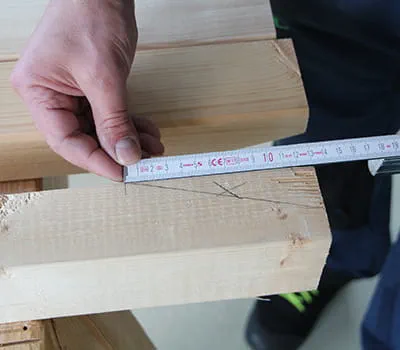

Pjovimo stovo kojų žymėjimas
Šalia sijos esančios kojos galas pakrypęs 15°. Kojos pažymėtos atitinkamai šiam tikslui. Pažymimas pleištas, kurio briaunos yra 13 x 3,5 cm.
Procesas
-

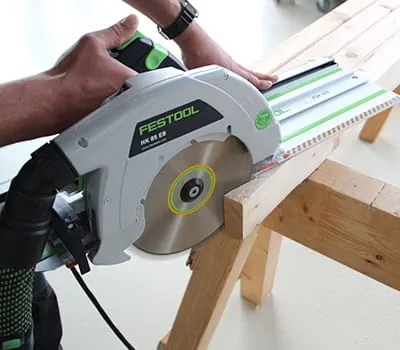

Pjovimo stovo kojų pjovimas
Visos kojos (6 x 8 cm) pjaunamos naudojant nešiojamą kryžminį pjūklą ir sumontuotą skersinio pjovimo kreipiančiąją liniuotę. Kaip ir sijos, dvi kojos lieka pritvirtintos prie kiekvieno įrenginio.
-
Pjovimo stovo kojų pjovimo srityje pažymėkite kregždės uodegos sujungimo iškyšas
Centre, 2 cm nuo šlifavimo paviršiaus
-
Ruošinio padėties nustatymas
Ruošinys padedamas ir pritvirtinamas ties žyme. Daugiau informacijos apie „LignaTool“ sistema galite rasti adresu www.lignatool.at
-

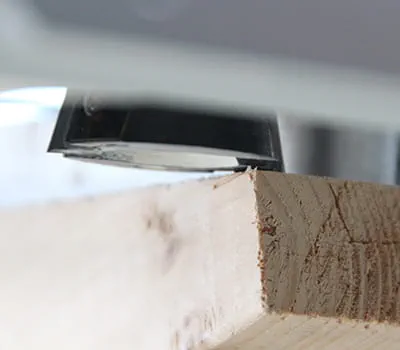

Frezerio gylio reguliavimas
Frezerį pastatykite ir užfiksuokite ties viršutine medžiagos briauna.
-

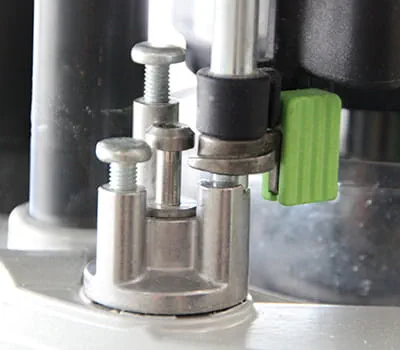

Žingsninės atramos pasukimas iki žemiausio nustatymo
Fiksatorių šioje padėtyje galima įjungti vėliau, norint sujungti pagrindo plokštę su frezavimo įrenginiu.
-
Nustatykite gylio atramą ties nuliu.
-

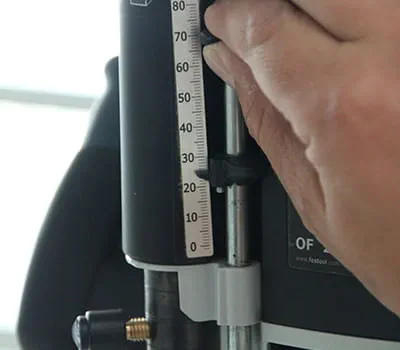

Frezavimo gylio nustatymas
Gylio atramą sureguliuokite ties 25 mm ir užfiksuokite.
-

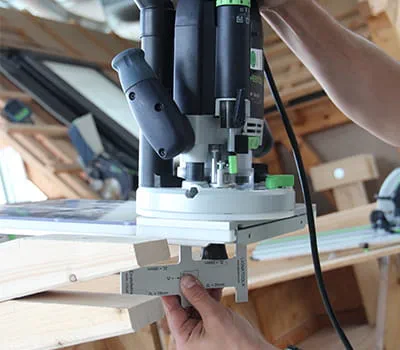

Gylio reguliavimas
Perkelkite frezerį ties nustatytu gyliu ir įjunkite ekscentrinį šlifuoklį, kad sujungtumėte gylio atramą ir žingsninę atramą. Tada atidarykite frezavimo gylio spaustuvą ant rankenos. Dabar galite patogiai nustatyti tikslų gylį, naudojant matuoklį ir tikslų reguliavimą.
-

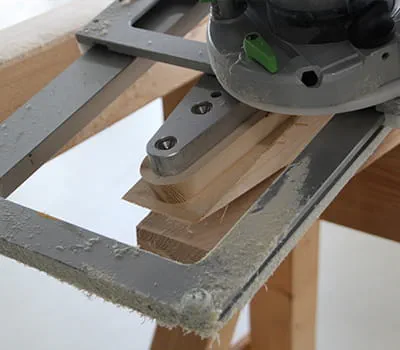

Kregždės uodegos sujungimo frezavimas
Išfrezuokite visas kojas.
-

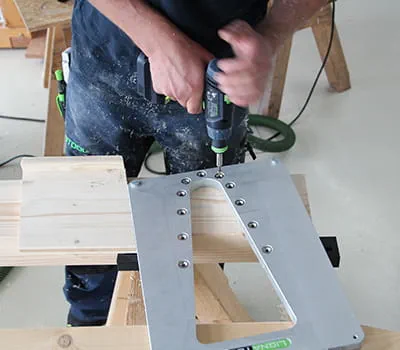

Angos sijoje frezavimo šablono padėties nustatymas
Sulygiuokite ir pritvirtinkite frezavimo šabloną.
-

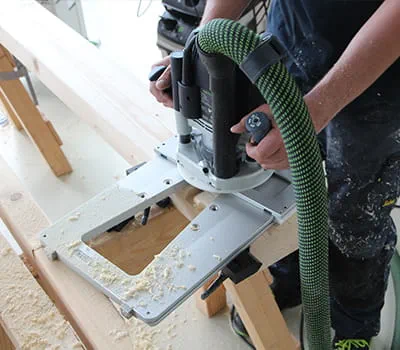

Sijų frezavimas
Frezuojama naudojant jau nustatytą gylį.
-

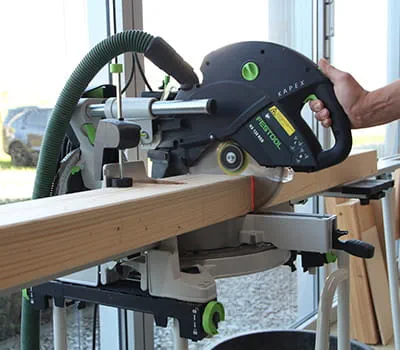

Komponentų patrumpinimas
Kaip jau minėta, komponentus iki galutinio ilgio rekomenduojama sutrumpinti tik po frezavimo. Dabar kojos taip pat patrumpinamos ties centru. Tačiau galutinis tikslus kojų ilgis bus gautas tik vėliau, kai jos jau sumontuotos.
-

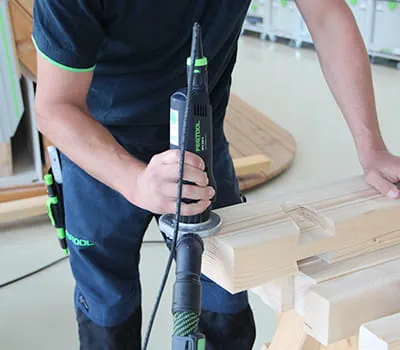

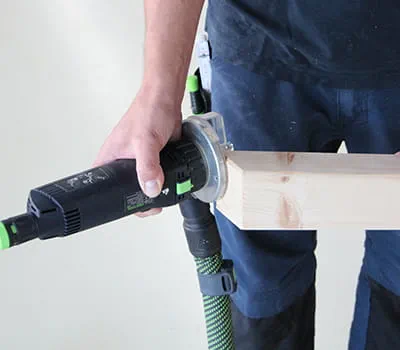

Briaunų nusklembimas
Dabar galima nusklembti atpjautų ruošinių briaunas ir, jei reikia, nušlifuoti.
-

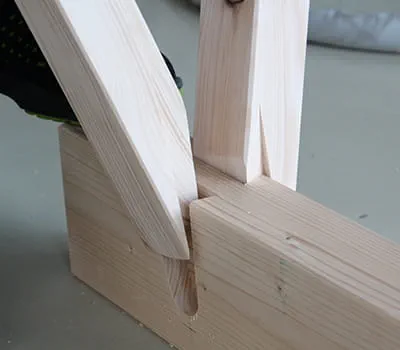

Kojų montavimas
Įstatykite kojas į griovelius ir plaktuku sutvirtinkite jas.
-

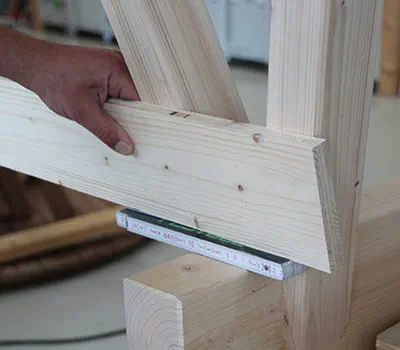

Nustatykite plokštelių padėtį ir pažymėkite
-

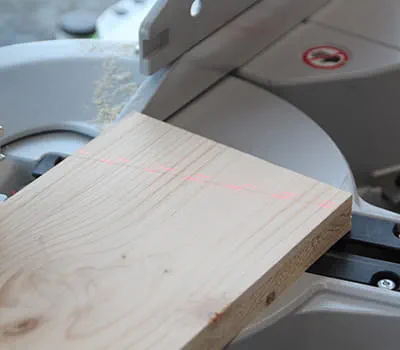

Apipjaustykite plokštelių galus su traukiamu skersinio pjaustymo pjūklu
Sulygiuokite lentas su pjovimo linijos lazeriu ir supjaustykite jas pagal dydį
-

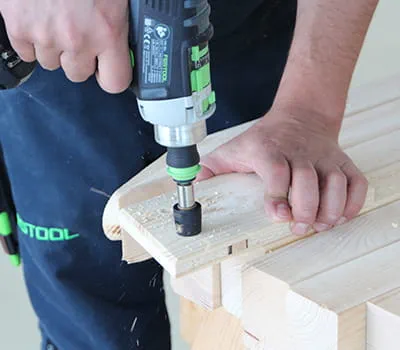

Kiaurymių išgręžimas medinėje plokštelėje
Iš anksto išgręžkite varžtų kiaurymes su grąžtu-gilintuvu.
-

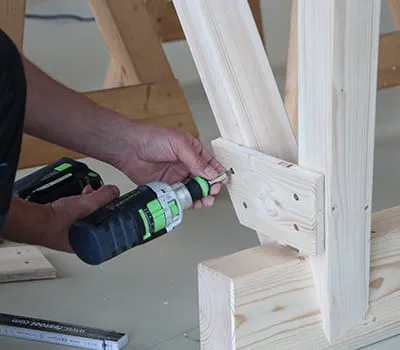

Pritvirtinkite medines plokšteles
Įsitikinkite, kad kojos gerai priglunda prie griovelių.
Svarbu: plokštelės turi būti pritvirtintos toliau nuo sijos (šiame pavyzdyje per sulankstomo medinio metro plotį).
-
Kojų ilgio žymėjimas
Ant kojų pažymėkite reikiamą įrenginio aukštį, naudodami skydelį (čia 75 cm).
-

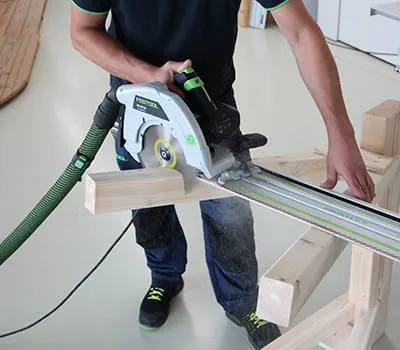

Nupjaukite kojų galus diskiniu pjūklu su skersinio pjovimo liniuote
Nustatykite 12° pjūklo pasvirimo kampą. Priglauskite ir supjaustykite.
-
Kojų skersgalių briaunų nusklembimas
Liko nusklembti kojų skersgalių briaunas, naudojant briaunų apdirbimo frezerį.
-

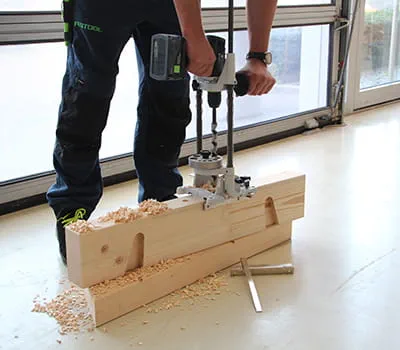

Patarimas. Taip pat sijose išgręžkite skyles
Papildomos išgręžtos 20 mm skylės leis naudoti MFT prispaudimo sistemą. Skyles rekomenduojama pragręžti kiaurai, kad pjuvenos galėtų kirsti žemyn.
-

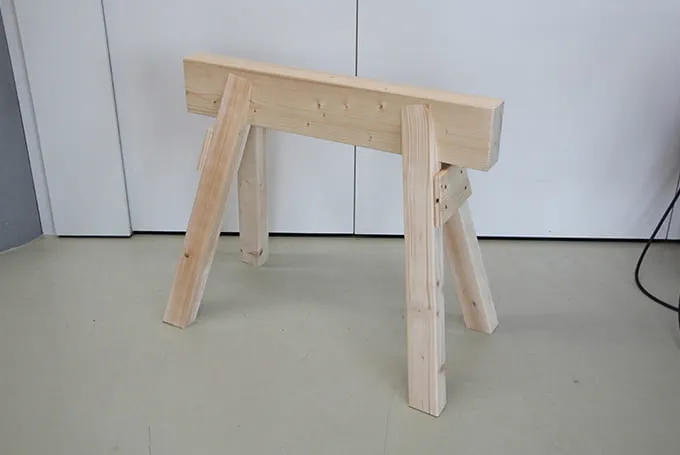

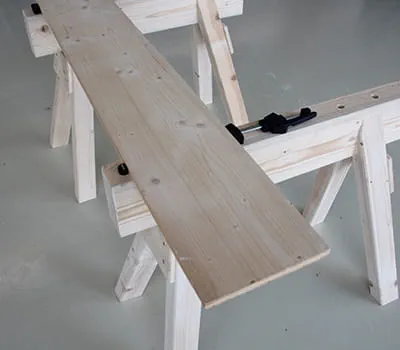

Galutinis rezultatas
Užbaigtas pjovimo stovas su prispaustu ruošiniu
-
