Medinių rėmų jungtys su „DOMINO“

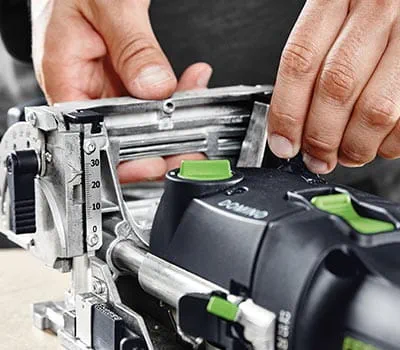

Pasirinkite frezavimo aukštį pagal ruošinį. Šiame pavyzdyje rėmo storis yra 20 mm. Šiuo atveju „DF 500“ nustatykite 20 mm frezavimo gylį. Šiame pavyzdyje rėmas yra 60 mm pločio.

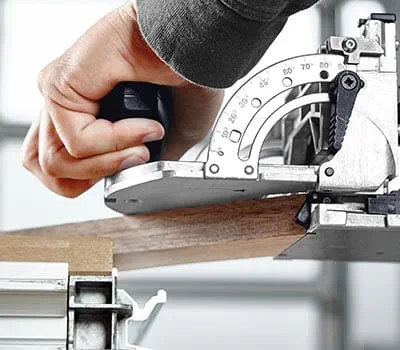

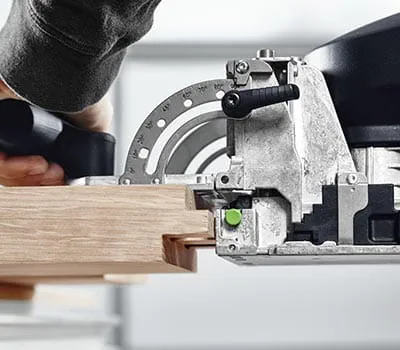

Siekiant maksimalaus stabilumo, kiekvieno kampo jungčiai naudojami du kaiščiai. Uždėkite frezą ant nuožulnaus skerspjūvio ir kruopščiai dirbkite, laikydami šoninį stabdiklį prie nuožulnos smaigalio. Tiksliai išfrezuokite pirmąją angą.

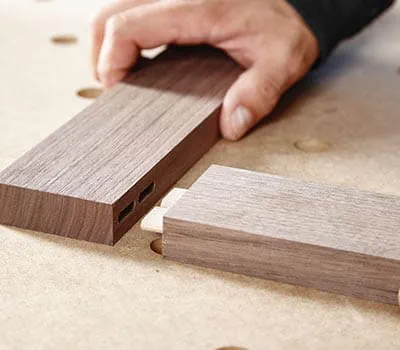

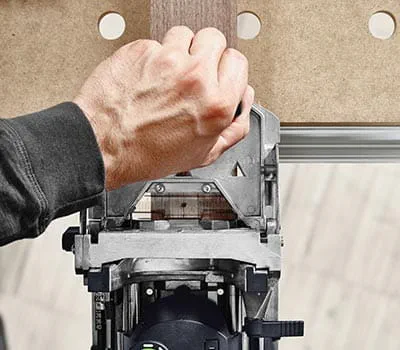

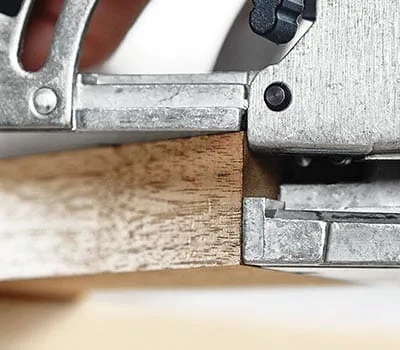

Frezuodami antrąją angą pažymėkite jos padėtį arba naudokite mašiną lygiai palei išorinį nuožulnos smaigalį. Šią angą galima išfrezuoti tiksliai, kaip ir pirmąją, tai pagerina jungties stabilumą, tačiau tam reikalingas didesnis tikslumas. Ją taip pat galima išfrezuoti su tarpeliu, tačiau tada sujungimui reikės naudoti pakankamą kiekį klijų. Naudokite šį būdą visų keturių rėmo skersinių angoms frezuoti.

Jungiant rėmo skersinius be nuožulnių nuopjovų, t. y. sudurtinėmis medinio rėmo jungtimis, eiga labai panaši į pirmąjį pavyzdį. Šiame pavyzdyje parodytas kitas „DOMINO“ sujungimo mašinos naudojimo su ruošiniu būdas.

Nustatykite frezavimo aukštį, kad atitiktų ruošinio storį. Pasirinkite puse kaiščio ilgio atitinkantį frezavimo gylį. Išfrezuokite abi angas tikslaus pločio, jei norite ypač tikslaus atitikimo, arba išfrezuokite antrąją angą su tarpeliu.

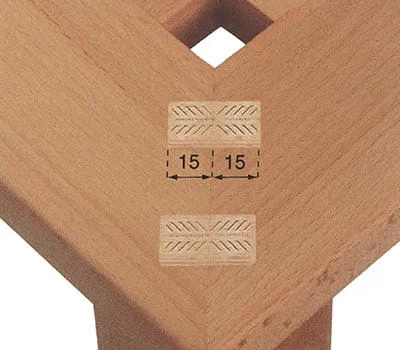

Frezuojamas angas galima nustatyti ne tik pažymint jas arba naudojant stabdiklio sistemą, bet ir naudojant stebėjimo langelio skalę, šiame pavyzdyje – 15 mm nuo išorinės briaunos. Šio pasirinkimo atveju skalės 15 mm žymė turi būti ties ruošinio briauna.

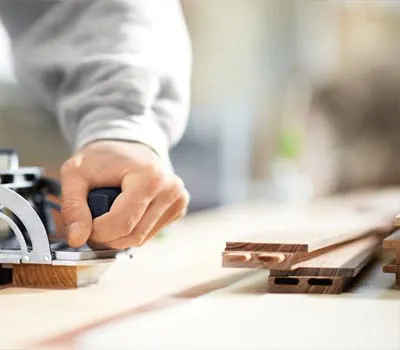

Patarimas. Jei medinio rėmo skersinį po sujungimo reikia išdrožti arba išpjauti jame griovelį, išdrožos gylį reikia iš anksto pridėti frezuojant kaiščių angas, kad vėliau kaištis būtų centre, nepaisant išdrožos (kuri sudaro dalį kaiščio angos gylio).

Naudokite „DOMINO XL“ tvirtam medinių rėmų, pvz., durų, sujungimui. Siekiant dar stabilesnio sujungimo galima naudoti didesnius kaiščius. Šiame pavyzdyje skydinės durys pagaminamos su vidine išdroža su kaiščiais ir papildoma iškyša. „DOMINO“ sujungimo mašinos išsiskiria tuo, kad frezuojamas skyles galite nustatyti net po išdrožimo, o tai nėra įmanoma, naudojant klasikinį grąžtą, pvz., įprastoms kaištinėms jungtims dėl per mažo atraminio paviršiaus. Šiai kaištinei jungčiai reikalingas šiek tiek kitoks frezavimo gylio nustatymas, paaiškintas toliau.

Patarimas. Dėl kaištinės jungties negalima naudoti 14 x 140 mm kaiščio, nepaisant to, kad „DF 700“ maksimalus frezavimo gylis yra 70 mm. Todėl didžiausias galimas standartinis kaištis yra 14 x 100 mm. Tačiau, jei norite išnaudoti visą maksimalų frezavimo gylį ir išpjauti teisingo maksimalaus dydžio kaištį, tai padaryti galite išpjaudami tinkamo ilgio kaištį ir patys pagamindami tinkamo dydžio kaištį.

Pažymėkite reikiamą kaiščio padėtį ir dirbdami naudokite stebėjimo langelį. Išfrezuokite abi ruošinio dalis maksimaliu gyliu (po 70 mm) 14 mm freza. Nustatykite teisingą išilgai pluošto frezuojamų skylių plotį – šiuo atveju kaiščiai vėliau yra klijuojami ir tiksliai atitinka skyles. Frezavimo aukštis yra pusė ruošinio storio (šiame pavyzdyje – 40 mm, todėl frezavimo aukščio nustatymas yra 20 mm).

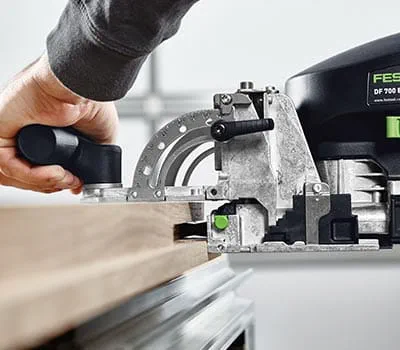

Plokštėje taip pat išfrezuokite 70 mm gylio kaiščių skyles. Pirmąją skylę išfrezuokite tiksliai, o antrąją – pailgą su tarpeliu. Tą pačią procedūrą atlikite su kitomis plokštėmis ir skersiniais.

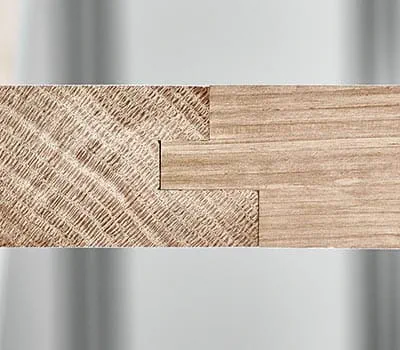

Tada išpjaukite kaiščius paruoštoms skylėms. Šiame pavyzdyje nominalus kaiščio ilgis yra 115 mm. Tai apskaičiuojama padvigubinant 70 mm frezavimo gylį = 140 mm ir atimant 25 mm kaištinę jungtį = 115 mm. Šiek tiek patrumpinkite kaištį (kad vėliau pakaktų vietos klijams) iki 112 mm.

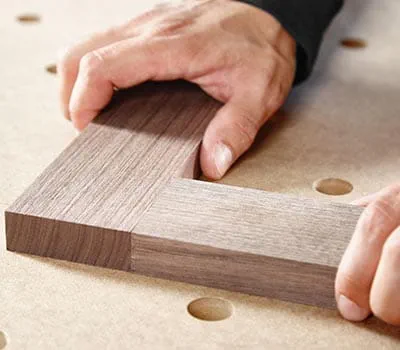

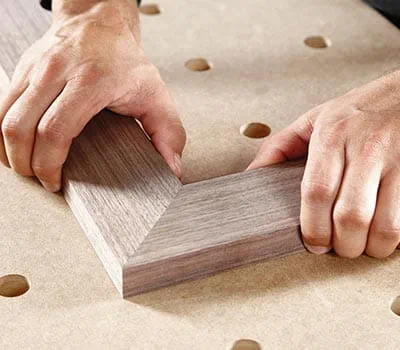

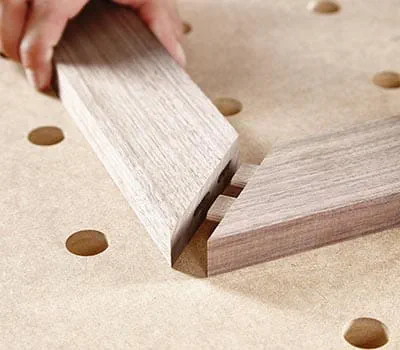

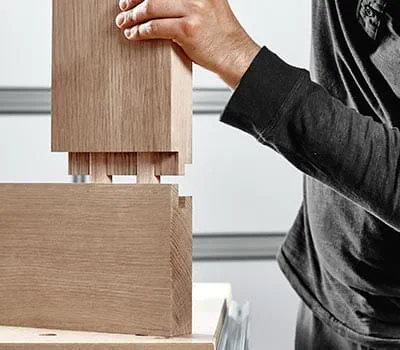

Tada iki galo įkiškite kaiščius į išilgai pluošto išfrezuotas skyles ir patepkite jungtį klijais. Sujunkite plokštes ir skersinius tvirtinimo spaustuvais ir suklijuokite jungtį. Tokiu būdu taip pat galima gaminti labai stabilius medinius rėmus, naudojant rankinę mašiną.
