Medinių konstrukcijų sujungimas: sijų frezavimas naudojant šabloną ir frezerį

Specialus MFS ir OF 2200 pritaikymas
Medinių konstrukcijų sujungimas
Šiame vadove parodyta, kaip greitai ir tiksliai sujungti sijas naudojant „Festool“ sistemą ir sijų jungtis. Žingsnis po žingsnio paaiškiname, kaip sureguliuoti frezerį, nustatyti frezavimo šabloną, frezuoti sijas ir sujungti jas be jokių matomų varžtų. „Festool“ sprendimas yra ypač praktiškas, kai tenka atlikti sujungimus daug kartų.

    Aprašymas

    Medinėse konstrukcijose dažnai naudojamos nematomos sijų jungtys. Norint užtikrinti tobulą prigludimą, frezavimas turi būti atliktas tvarkingai ir tiksliai. Tam ypač praktiška naudoti frezerį ir frezavimo šabloną. Su „Festool“ sistema naudotojai gali greitai ir tiksliai sujungti medines sijas be jokių matomų varžtų. Šis sprendimas ypač praverčia frezuojant daug kartų. Šiame vadove paaiškinami žingsniai, kuriuos naudotojai turėtų atlikti, norėdami atkartojamu tikslumu ir nematomu būdu sujungti sijas.

    Įrankiai ir priedai

    Šiame pavyzdyje rekomenduojama naudoti šiuos įrankius ir priedus:

    Alternatyva

    Kaip alternatyva gali būti naudojami šie įrankiai ir priedai:

    Pasiruošimas

    • Norėdami sujungti sijas, pirmiausia įdėkite į frezerį griovelių frezą ir kopijavimo žiedą. Arba galite naudoti kitą eigos padą.

      +
      Griovelių frezos ir kopijavimo žiedo montavimas

    • Sureguliuokite šabloną frezavimui pagal sijų jungties plotį.

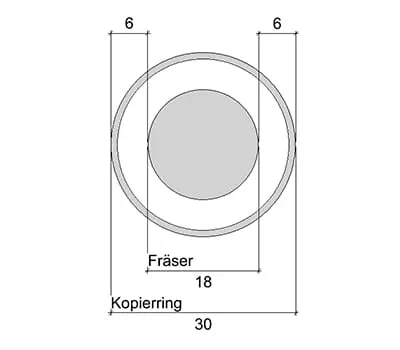

      Darbui su šablonu: jungties plotis plius skirtumas tarp kopijavimo žiedo skersmens ir frezos skersmens. Šiuo atveju 60 mm + (30 mm - 18 mm) = 72 mm.



      +
      Frezavimo šablono reguliavimas

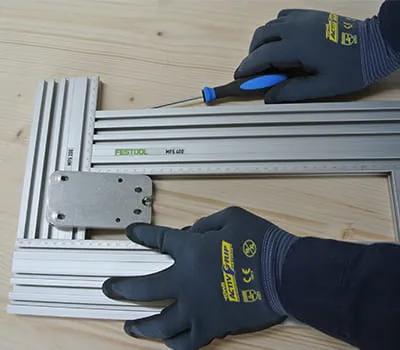

    • Įdėkite jungtį į šabloną.

      +
      Jungties įdėjimas

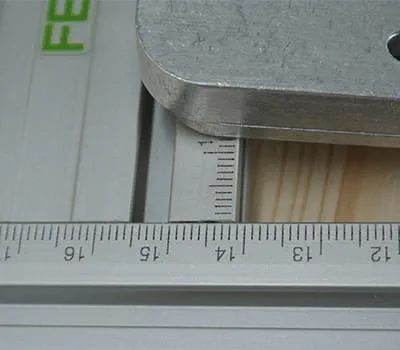

    • Prie jungties pločio pridėkite skirtumą (šiame pavyzdyje 12 mm), nuskaitykite frezavimo šablono skalę ir atitinkamai pritvirtinkite.

      +
      Papildomas ilgis

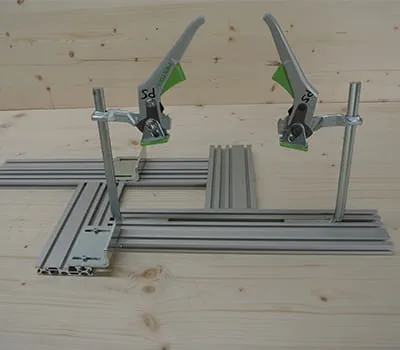

    • Dvi kampinės atramos sumontuojamos lygiagrečiai pločio ašiai. Lengviausia reguliuoti šį nustatymą tiesiai ant ruošinio. Šiame pavyzdyje siauras šablono kraštas turi būti 6 mm ((kopijavimo žiedo skersmuo – frezos skersmuo)/2 = ((30 mm – 18 mm)/2 = 6 mm) atstumu nuo frezavimo krašto. Įkiškite du svirtinius spaustuvus, kad pritvirtintumėte šabloną ant kraštinės sijos.

      +
      Kampinės atramos tvirtinimas

    • Šablonas dabar paruoštas ir gali būti greitai uždėtas ant ašies žymės ant kraštinės sijos. Frezavimą baigus, jį taip pat galima greitai perkelti į kitą padėtį.

      +
      Šablono padėties nustatymas

    Procesas

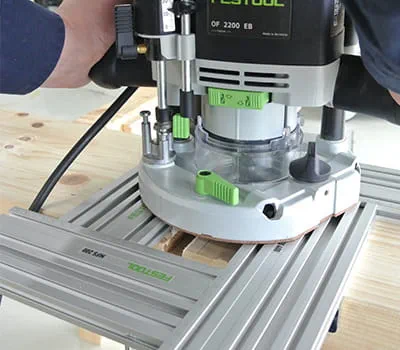

    • Medinių jungčių gamybai reikia pritvirtinti frezą ir sureguliuoti gylį. Prijungus dulkių siurblį prie frezerio, galima pradėti frezavimą.
      Norint išvengti viršutinio krašto išplyšimo, dešinįjį kraštą rekomenduojame frezuoti trumpai įleidžiant į medžiagą.

      +
      Frezavimo gylio nustatymas

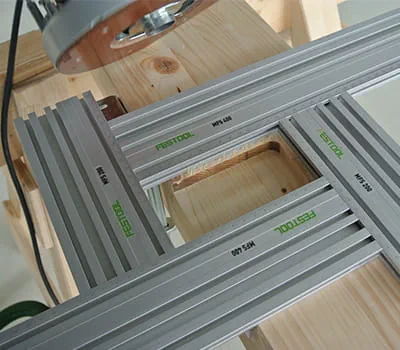

    • Tada nuimkite frezą ir išfrezuokite medines jungtis išilgai kairiojo krašto pagal laikrodžio rodyklę. Išfrezuokite medžiagos vidų.

      +
      Medžiagos frezavimas

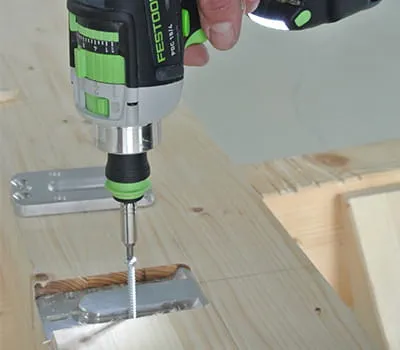

    • Išfrezavus ertmes mediniams sujungimams, jungtys montuojamos naudojant tinkamus varžtus.

      +
      Jungties pritvirtinimas varžtais

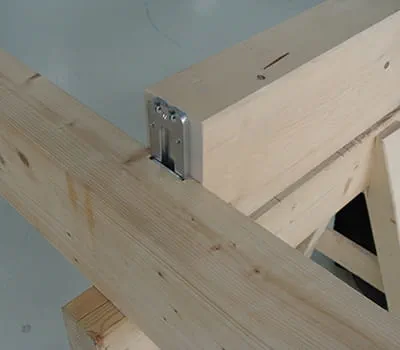

    • „Festool“ sistema leidžia pagaminti nepriekaištingas medines jungtis. Rezultatas: nematomos sijos jungtys, išvedžiotos ir sumontuotos tiksliai, greitai ir puikiu pakartojimo tikslumu.

      +
      Paslėpta sijų jungtis
