Medinių detalių jungimas kampu su „DOMINO“

Sujungimas kampu
Šiame vadove yra žingsnis po žingsnio paaiškinama, kaip greitai ir efektyviai sujungti medienos ruošinius kampu. Tam yra naudojamas kaištinių junginių frezeris ir „DOMINO“ mediniai kaiščiai.

    Aprašymas

    „DOMINO“ sujungimo sistema leidžia greitai ir paprastai atlikti vieną dažniausių stalių ir dailidžių darbų – sujungti plokštes kampu. „DOMINO“ mediniai kaiščiai apjungia savyje plokščių medinių dygių (lanksčių, neprasisukančių) ir įprastų apvalių dygių (fiksuojamų, tvirtų) savybes.

    Toliau pateiktas suolelio pavyzdys parodo, kaip „DOMINO“ atraminės smeigės pagreitina ir palengvina jungimą kampu.

    Įrankiai ir priedai

    Šiame iliustruotame vadove rekomenduojama naudoti šiuos įrankius ir priedus:

    Alternatyva

    Kaip alternatyva gali būti naudojami šie įrankiai ir priedai:

    Pasiruošimas

    • Prieš atliekant jungimą kampu, reikia nustatyti „DOMINO“ sujungimų frezerį:

      • Mūsų ruošinys yra 30 mm storio.
      • Mes naudosime 8 × 40 mm kaiščius.
      • Sujungimo kampas yra 45°.

      Atsižvelgiant į tai, turi būti parinkti atitinkami frezerio nustatymai:

      • Nustatykite žemiausią 10 mm frezavimo aukštį.
      • Frezavimo kampas yra 45°, frezavimo gylis yra pusė kaiščio ilgio, t.y. 20 mm.

      +

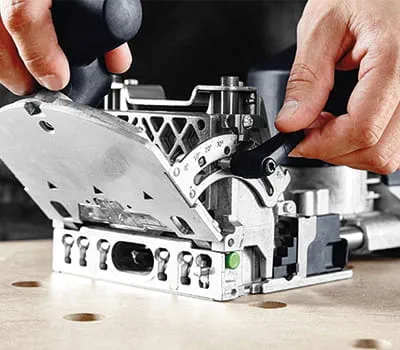

      Frezerio nustatymas

    • Atraminių smeigių sistema padeda nustatytu atstumu frezuoti lizdus. Šiame pavyzdyje, naudojant dvi smeiges arčiau centro, yra padaromas 37 mm tarpas.

      +

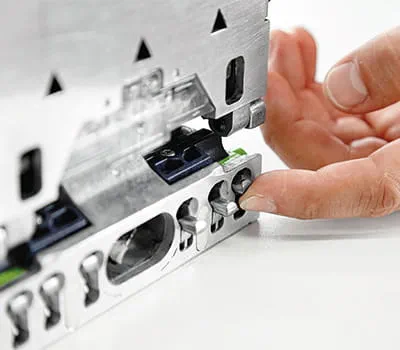

      Atstumo tarp kiaurymių nustatymas

    Procesas

    • Frezuojant pirmą lizdą, atraminė smeigė yra priliečiama prie ruošinio krašto. Kitų lizdų frezavimui atraminė smeigė įstatoma į išfrezuotą pirmąjį lizdą. Tiksliai turi būti išfrezuotas tik pirmas lizdas, o visi kiti yra frezuojami su laisvumu.

      Patarimas:
      Žymėjimai ant plokštės kraštų padės greitai ir patikimai nustatyti frezerio padėtį vėlesniam apdirbimui.

      +
      Lizdų frezavimas

    • Tai ir yra „DOMINO“ sistemos unikalumas. Pirmasis, tvirtinamuoju vadinamas lizdas yra frezuojamas tiksliai tokio pat storio kaip pasirinktas „DOMINO“ kaištis. Likusios kiaurymės frezuojamos didesnės. Vėliau jungiamos detalės išsilygiuoja pagal priekinį kraštą. Tai palengvina detalių sulyginimą ir sujungimą, kartu užtikrinant tikslią ir tvirtą jungtį.

      +

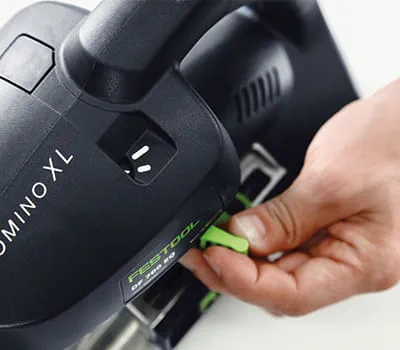

      Plyšio frezavimas

    • Sujunkite ruošinio dalis, sutepdami kaiščius klijais. Tokiu pačiu būdu galima jungti ir nedidelius ruošinius. Tam tinkamesnis yra DF 500 modelis.

      +

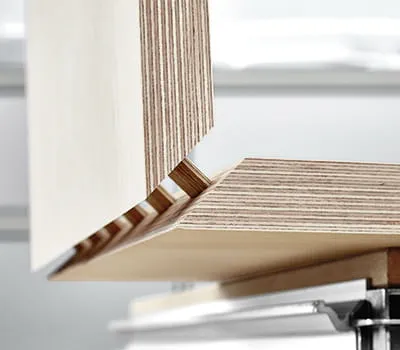

      Kaiščių klijavimas

    • Patarimas:
      Didesnių tarpų gamybai naudokite skersinę atramą, kuri tinka abiems modeliams – DF 500 ir DF 700.

      +

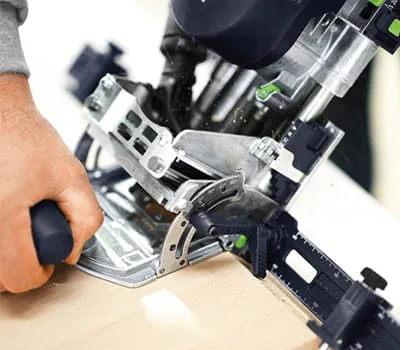

      Skersinė atrama
