Furnitūros ir lankstų įleidimas briaunos zonoje
Aprašymas
Įrankiai ir priedai
Alternatyva
Pasiruošimas
-

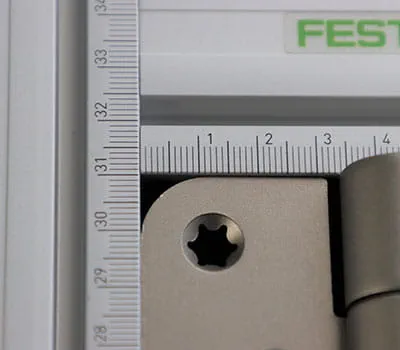

Frezos skersmens pasirinkimas
Pirma reikia surasti reikiamą frezos skersmenį. Jis priklauso nuo furnitūros kampo spindulio. Šį skersmenį dažniausiai nurodo furnitūros gamintojas, tačiau jį galima nesunkiai susirasti ir patiems, įleidžiamą lankstą įdedant į universalų frezavimo šabloną. Mūsų atveju tai yra ø20 mm. Įleidžiant lankstus, kurie kampo spindulio neturi, frezos skersmuo yra santykinai nesvarbus, nes paskui kampus vis tiek reikia išskobti. Šiuo atveju rekomenduojama naudoti tokį skersmenį, su kuriuo būtų kiek įmanoma paprasčiau nustatyti šabloną. Pavyzdžiui, ø20 mm freza, kai kopijavimo žiedo ø30 mm.
-

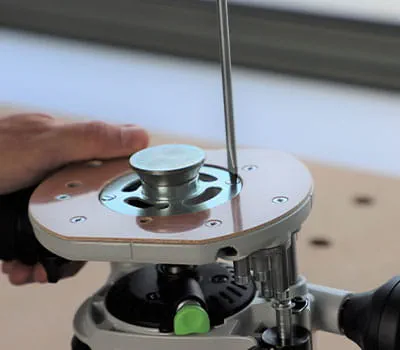

Kopijavimo žiedo montavimas
Kai frezos skersmuo jau surastas, galima rinktis tinkamą kopijavimo žiedo skersmenį. Kopijavimo žiedą reikia rinktis tik tiek didelį, kiek reikia, tačiau kiek įmanomą mažesnį. Paskui kopijavimo žiedą, naudojant centravimo žymeklį, nustatyti tiksliai centre ir fiksuoti komplekte esančiais varžtais.
-

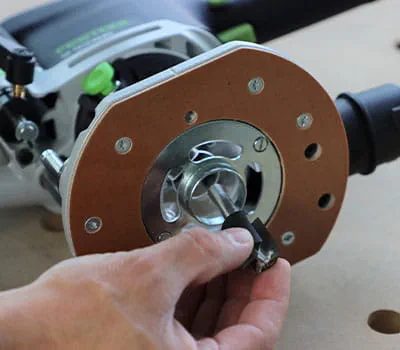

Frezos įdėjimas
Freza užspaudžiama vadovaujantis naudojimo instrukcija. Tuo metu visada reikia atkreipti dėmesį į minimalų užspaudimo gylį – jis ant frezos koto yra nurodytas šiuo simboliu: >|
-

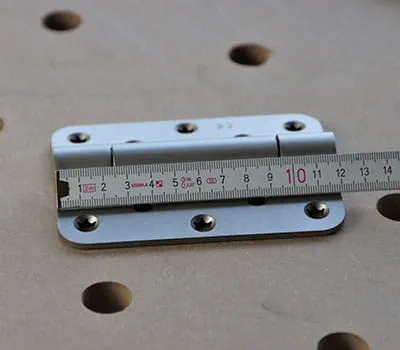

Sparno aukščio nustatymo matmens radimas
Kad šabloną būtų galima nustatyti tiksliai, pirma reikia atlikti nedidelius skaičiavimus. Prie sparno aukščio reikia pridėti kopijavimo žiedo skersmens ir frezos skersmens skirtumą. Mūsų pavyzdyje iš kopijavimo žiedo ø30 mm atėmus frezos ø20 mm gaunamas skirtumas yra 10 mm. Dabar tuos 10 mm pridedame prie mūsų sparno aukščio 120 mm ir gauname šablono nustatymo matmenį, jis yra lygus 130 mm.
-

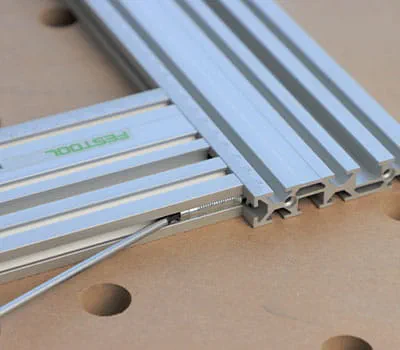

Šablono nustatymas
Ką tik surastas matmuo nustatomas šablono ilgojoje pusėje: įstrižai priešais esantys užspaudimo varžtai atlaisvinami ir pagal skalę viskas tiksliai nustatoma.
-

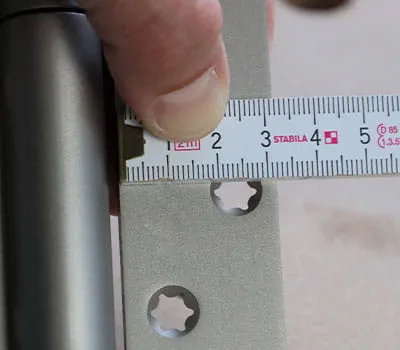

Lanksto sparno pločio nustatymo matmenų radimas
Lanksto sparno pločiui reikia nustatyti du matmenis. Pirma ant šablono reikia nustatyti tarpelio matmenį. Tam prie lanksto sparno pločio yra pridedamas dydis, ne mažesnis kaip kopijavimo žiedo skersmuo. Tai bus užtikrinama, kad frezą bus galima įgilinti į ruošinį. Taigi, 32 mm plius 30 mm, lygu 62 mm.
-

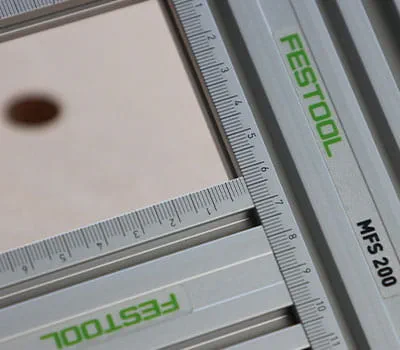

Nustatymas ant šablono
Dabar šis matmuo atitinkamai nustatomas ant šablono. Čia nereikia nustatyti labai tiksliai, lemiantis matmuo bus nustatomas kitu veiksmu.
-

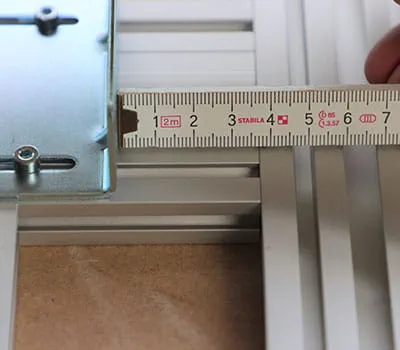

Atraminio kampuočio nustatymas
Atraminio kampuočio nustatymui kopijavimo žiedo skersmens ir frezos skersmens skirtumas dalijamas iš dviejų ir pridedamas prie išmatuoto lanksto sparno pločio. Taigi, čia 10 mm padalijus iš dviejų ir pridėjus 32 mm, gaunama 37 mm. Šis matmuo, kaip parodyta paveikslėlyje, nustatomas tarp šablono vidinės briaunos ir atramino kampuočio.
-

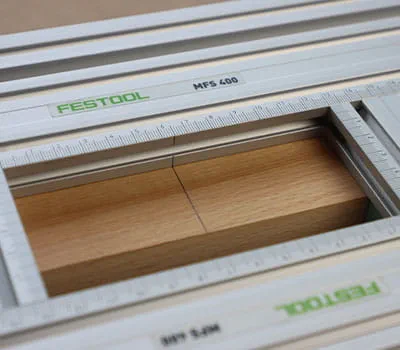

Šablono išlyginimas
Kad šabloną būtų galima tiksliai išlyginti ant ruošinio, rekomenduojama ant šablono pieštuku pažymėti atitinkamą vidurio žymą. Jį galima visai paprastai išlyginti ant lanksto, kurį reikia įfrezuoti, vidurio žymos.
-

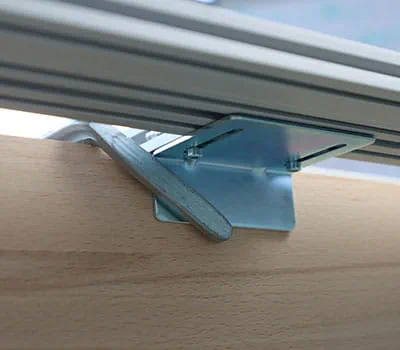

Šablono tvirtinimas
Šablonas spaustuvais prispaudžiamas tiesiai ant atraminių kampuočių. Priklausomai nuo ruošinio, spaustuvus galima naudoti ir tam tikslui numatytuose grioveliuose.
-
Šablono tvirtinimas
Dešinėje pusėje gali reikėti panaudoti trinkelę kaip tarpiklį. Paruošiamieji darbai lankstui įleisti dabar jau yra baigti. Dabar šį šabloną galima naudoti bet kokiam lankstų, sparnų ar kitokios furnitūros skaičiui įleisti – nereikės iš naujo nei matuoti, nei nustatyti.
Procesas
-

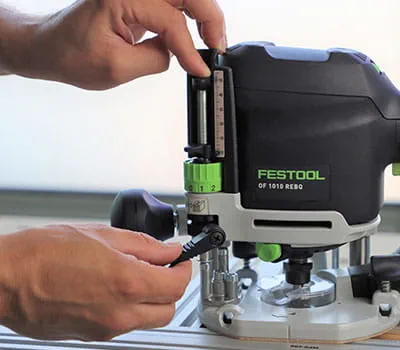

Frezavimo gylio nustatymas
Norint nustatyti frezavimo gylį, frezavimo mašina uždedama ant šablono, freza nuleidžiama ant ruošinio ir, naudojant skalę bei tikslaus nustatymo įtaisą, galima nustatyti lanksto sparnų storį.
-

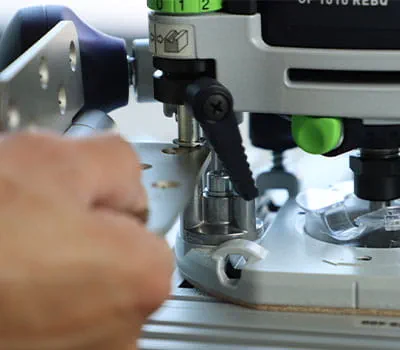

Patarimas, kaip nustatyti frezavimo gylį
Dar greičiau ir tiksliau frezavimo gylį galima nustatyti, po frezos nuleidimo ant ruošinio paviršiaus furnitūrą užspaudus tarp gylio nustatymų.
-

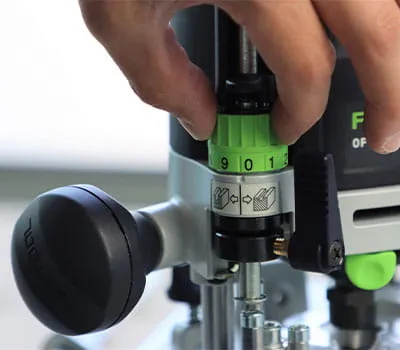

Frezavimo gylio koregavimas
Tikslaus nustatymo įtaisu frezavimo gylį galima koreguoti dešimtųjų milimetro dalių tikslumu, jeigu po pirmojo bandomojo frezavimo jis nevisai tiksliai tinka.
-

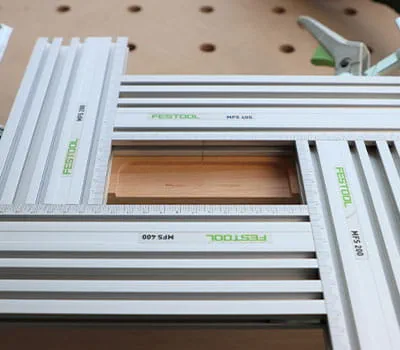

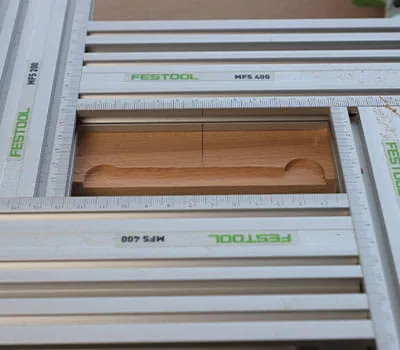

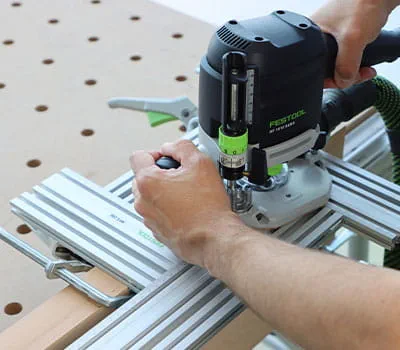

Frezavimo eiga
Frezavimo mašina uždedama ant šablono ir freza įgilinama į ruošinį. Paskui galima vykdyti frezavimą, kai frezavimo mašina su kopijavimo žiedu vedama išilgai šablono. Pagaliau tarpas išvalomas frezavimo mašina.
-

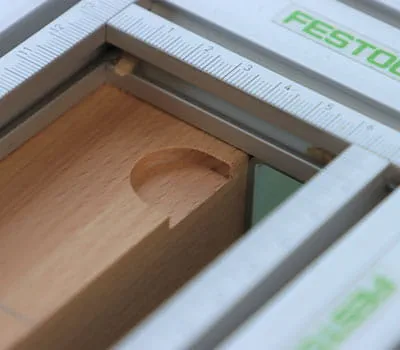

Darbas be briaunų ištrupėjimo
Siekiant iki minimumo sumažinti ištrupėjimą briaunų zonoje, pirmiausia šablono dešinėje pusėje šiek tiek įfrezuojama.
-
Darbas be briaunų ištrupėjimo
Dabar iš kairės į dešinę išilgai briaunos frezuojama juostelė.
-
Darbas be briaunų ištrupėjimo
Tik paskui frezavimo mašina pagal laikrodžio rodyklę vedama išilgai šablono. Taip gaunamas švarus, neištrupėjęs frezavimo vaizdas.
-

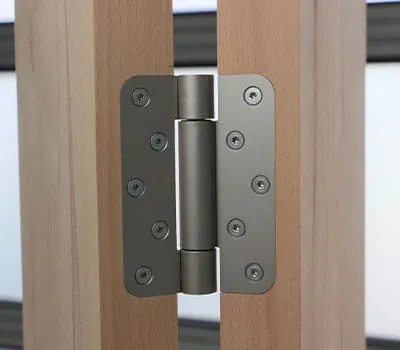

Rezultatas

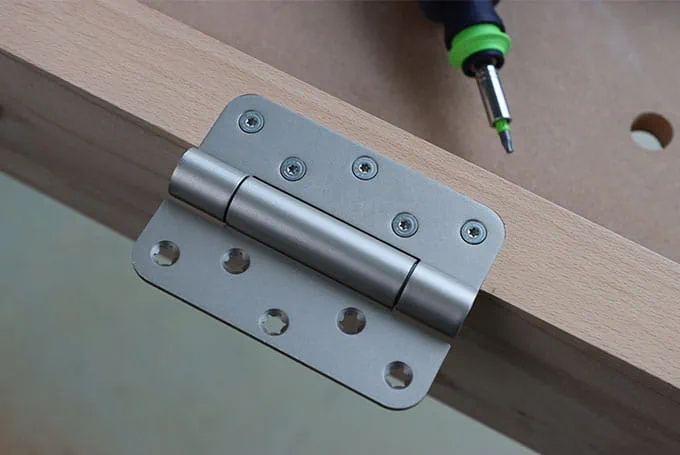

Rezultatas yra švariai įleista furnitūra. Universalus frezavimo šablonas tokiems darbams puikiai tinka, nes yra greitai nustatomas, jį galima pritaikyti visiems matmenims, kampinėmis atramomis galima nustatyti netgi atstumus iki briaunos. Žinoma, su Jūsų pagalba galima įleisti ne tik sparnus ar lankstus, bet ir įvairias kitokias detales.
-
