Lanko formos detalių frezavimas su MFS daugiafunkciu frezavimo šablonu

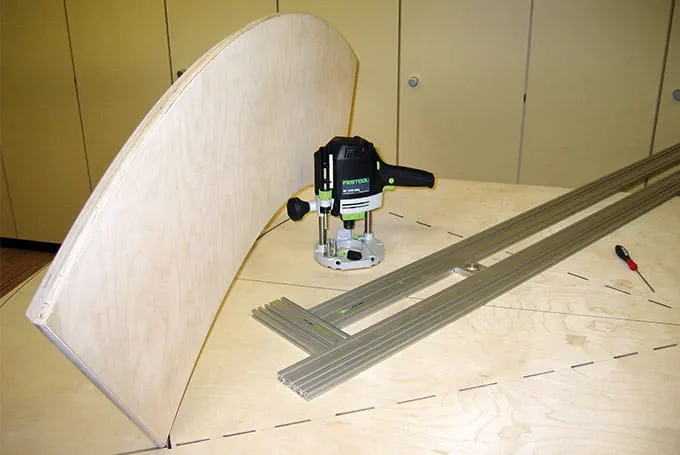

Lanko formos detalių frezavimas
Baldai ne visada stačiakampiai, todėl dailidėms svarbu gebėti frezuoti ir lankus. Šiame pavyzdyje pateikiamos nuoseklios lanko formos stalviršio frezavimo ir pjovimo instrukcijos. Pateikiami papildomi patarimai, padedantys naudotojams dirbti kruopščiai ir nepažeidžiant medžiagos.

    Aprašymas

    Naudodami frezerį ir daugiafunkcį frezavimo šabloną galima frezuoti apskritimus ir lankus.

    Šiame pavyzdyje aprašoma, kaip pagaminti lanko formos stalviršį. Šiame pavyzdyje stalviršis yra 40 cm gylio. Plokštė yra kvadratinė, pradiniai išoriniai matmenys yra 150 x 150 cm.

    Galiausiai profiliuojami lanko kraštai.

    Įrankiai ir priedai

    Šiame taikymo pavyzdyje rekomenduojama naudoti šiuos įrankius ir priedus:

    Alternatyva

    Kaip alternatyvą galima naudoti šiuos įrankius ir priedus:

    Pasiruošimas

    • Ant ruošinio pažymėkite centrinę liniją.

      Ant centrinės linijos pažymėkite išorinį spindulį, tada vidinį spindulį.

      Dabar pažymėkite norimą lanko ilgį tuo pačiu atstumu į dešinę ir į kairę nuo centro (punktyrine linija).

      Pagal instrukcijas sumontuokite MFS frezavimo šabloną. Šiuo atveju išplėtimo profilis „MFS VP 2000“ yra sujungtas su dviem trumpais „MFS 200“ profiliais.

      Sureguliuokite įtaisą apskritimams frezuoti taip, kad jis laisvai judėtų per visą griovelio ilgį. Tai svarbu, norint užtikrinti, kad įtaisas apskritimų frezavimui judėtų tiksliai ir greitai. Norėdami tai padaryti, padėkite apskritimo frezavimo įtaisą ant vieno kampo ir tvirtinimo varžtu priveržkite prie MFS. Tada įspauskite apskritimų frezavimo įtaisą į kitą kampą, pritvirtinkite MFS, priveržkite tvirtinimo varžtą ant MFS ir patikrinkite, ar apskritimų frezavimo įtaisas lengvai juda.

      Įkiškite centravimo kaištį į vidinį „MFS 200“ griovelį ir įtvirtinkite jį vietoje.

      Pažymėkite 8 mm angą centravimo kaiščiui ant ruošinio centrinės linijos.

      Išgręžkite 8 mm angą plokštėje, naudodami akumuliatorinį grąžtą.

      Įtvirtinkite frezą frezeryje ties mažiausiu suspaudimo gyliu.

      Sumontuokite kopijavimo žiedą ant frezerio.

      Nustatykite didžiausią frezavimo gylį ir įtvirtinkite, naudodami gylio ribotuvą.

      +

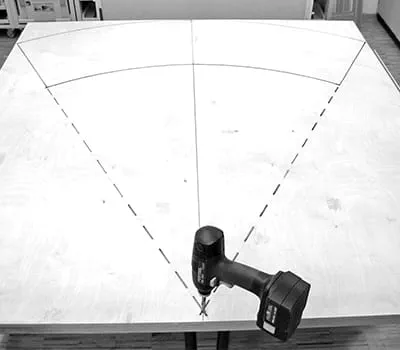

      Lanko brėžinys

    • Patarimas. MFS galima naudoti lanko formos detalės kontūrams pažymėti.

      +
      Pažymėkite lanko kontūrą

    • Daugiafunkcio frezavimo šablono reguliavimas:

      Ant plokštės sumontuokite MFS su centravimo kaišiu angoje.

      Atlaisvinkite apskritimų frezavimo įtaisą. Įstatykite frezerį į apskritimų frezavimo įtaisą ir perkelkite prie išorinio spindulio žymės.

      Nuleiskite frezą ant ruošinio paviršiaus.

      Dabar sulyginkite pjovimo apskritimą su žyme, ranka sukdami frezą. Pakartokite, frezuodami vidinį spindulį.

      Pritvirtinkite apskritimų frezavimo įtaisą, priverždami fiksavimo varžtą.

      Prie frezerio prijunkite siurblio žarną ir dulkių siurblį.

      Patarimas. Ruošinys turi būti laikomas ties trimis arba keturiais taškais, kad daugiafunkcis stalas ir po juo esanti struktūra nebūtų įpjauta. Tai neleidžia ruošiniui apvirsti ir užtikrina tolygų lanką.

      +

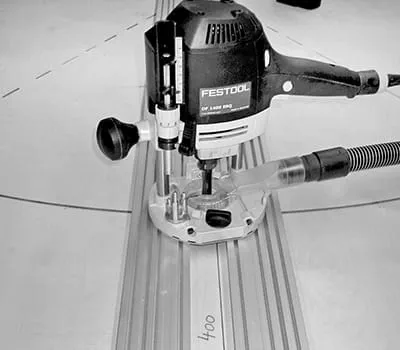

      Frezavimo šablono nustatymas

    Procesas

    • Prispauskite ruošinį prie daugiafunkcio stalo, naudodami tvirtinimo spaustuvus.

      Nustatę frezerį ties pirmuoju frezavimo gyliu („Multiplex“ atveju daugiausiai 5–8 mm vienu metu), padarykite įleidžiamąją įpjovą ties lanko kraštu.

      Lėtai frezuokite lygų lanko kontūrą.

      Dabar išfrezuokite visą lanką, atlikdami kelis tolimesnius veiksmus.

      Išfrezavę išorinį spindulį, nustatykite vidinį spindulį, kaip aprašyta „MFS frezavimo šablono nustatymas“.

      Išfrezuokite vidinį spindulį, kaip aprašyta anksčiau.

      +

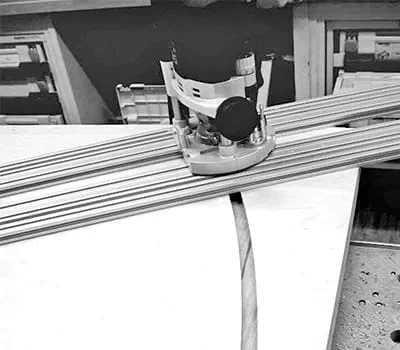

      Kontūro frezavimas

    • Atkreipkite dėmesį į frezavimo kryptį.

      Jei apskritimas arba griovelis frezuojamas iš kietos medžiagos, frezerį kartu su šablonu galima vesti prieš arba pagal laikrodžio rodyklę.

      Jei reikalingas tolimesnis frezavimas, išorinį spindulį reikia frezuoti prieš laikrodžio rodyklę, o vidinį – pagal laikrodžio rodyklę, kad freza būtų vedama atbuline kryptimi.

      Po frezavimo įleidžiamąjį pjūklą galima naudoti norint išpjauti reikiamo ilgio detalę.

      +

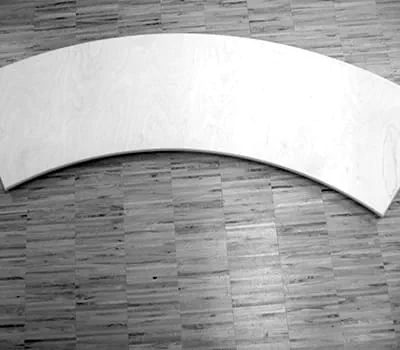

      Frezavimo kryptis

    • Pjovimo procedūra:

      Sulygiuokite kreipiančiąją liniuotę su žyma ir prispauskite.

      Naudokite gylio ribotuvą, norėdami nustatyti įleidžiamojo pjūklo pjovimo gylį, ir pasirinkite 6 greitį.

      Nupjaukite lanką ties žyma.

      Pakartokite kitoje pusėje, kaip aprašyta.

      Svarbu. Atliekant įleidžiamąjį pjūvį pjūklo diskas neturi liestis su ruošiniu, kad būtų išvengta atatrankos.

      +

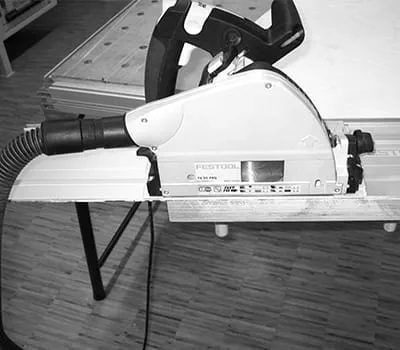

      Lanko pjovimas
