Kiaurymių eilės gręžimas, naudojant kreipiančiąją liniuotę su kiaurymių eile

Kad spintelių durelės tinkamai atsidarytų ir užsidarytų, komplektuojamosios detalės turi būti tinkamai įstatytos. Šiame iliustruotame vadove parodyta, kaip greitai ir tiksliai išgręžti kiaurymių eilę, kad komplektuojamosios detalės veiktų sklandžiai.

Mes negalime prisiimti atsakomybės už žalą, atsiradusią dėl defektų.

Aprašymas

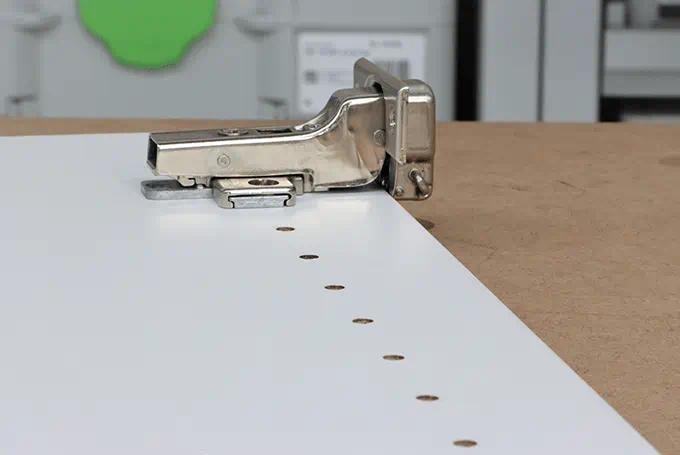

Furnitūros pramonėje yra nustatyti komplektuojamųjų detalių standartai. Jos gręžiamos 32 mm tinkleliu 37 mm atstumu nuo priekinio ruošinio krašto, naudojant 5 mm arba 3 mm kaiščių grąžtą.

Tokiu būdu gali būti naudojamos visos įprastos, montuojamos komplektuojamosios detalės, kaip:

spintelių lankstai,
lentynų laikikliai,
galinių sienelių laikikliai,
pagrindinės struktūrinės jungtys,
guoliniai slankikliai.

„Festool“ skylių gręžimo sistema leidžia greitai, lengvai ir tiksliai išgręžti reikalingų kiaurymių eilę, naudojant frezerį.

Įrankiai ir priedai

Šiame pavyzdyje rekomenduojama naudoti šiuos įrankius ir priedus:

Komplektas kiaurymėms gręžti LR 32 Set

skirtas naudoti frezavimo įrankius OF 900, OF 1000, OF 1010 su kiaurymių gręžimo sistema FS-LR32
Kreipiančioji liniuotė FS 1400/2-LR 32

rankiniams diskiniams pjūklams, vertikalioms frezavimo mašinoms su adapteriu, siaurapjūkliams su adapteriu, DSC-AG 125, DSC-AG 230
Vertikalus frezeris OF 1010 REBQ-Plus

Su apšvietimu maksimaliam tikslumui.
Sraigtinis spaustuvas FSZ 120

skirta FS/2, FS/2-KP, FSK, MFT
Kaiščių skylių grąžtas HW S8 D5/30 Z

skirta OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400
Kiauryminė freza HW S8 D5/30

skirta OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400, OF 2000, OF 2200
Furnitūros grąžtas HW S8 D35

skirta OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400, OF 2000, OF 2200
Furnitūros grąžtas HW S8 D26
Mobilus dulkių siurblys CTM 36 EI CLEANTEC

Visiems statybviečių ir dirbtuvių darbams.

Alternatyva

Kaip alternatyva gali būti naudojami šie įrankiai ir priedai:

Vertikalus frezeris OF 1400 EBQ-Plus

Tobulai suderinti galia ir paprastas valdymas.
Svirtinis veržtuvas FS-HZ 160

skirta FS/2, FS/2-KP, FSK, MFT

Pasiruošimas

Įspėjimas:
„Festool“ skylių eilės gręžimo sistema suprojektuota taip, kad kiaurymės gręžiamos greta kreipiančiosios liniuotės, o jos angose yra tvirtinamos kreipiančiojo pado padėties nustatymo varžtai.

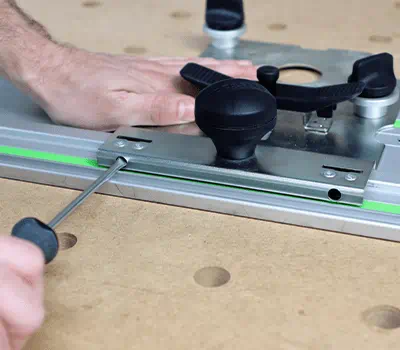

Kreipiančiojo pado nustatymas:

Pirmiausia reikia nustatyti kreipiantįjį padą ant liniuotės be laisvumo.
Norėdami tai padaryti, uždėkite padą ant liniuotės su skylėmis ir užfiksuokite padėties nustatymo varžtą vienoje iš skylių. Dviem reguliuojamais varžtais mažinkite laisvumą tol, kol užtikrinsite sklandų pado judėjimą ant liniuotės su kuo mažiau laisvumo, kai sulaikymo kaištis atlaisvintas.

+

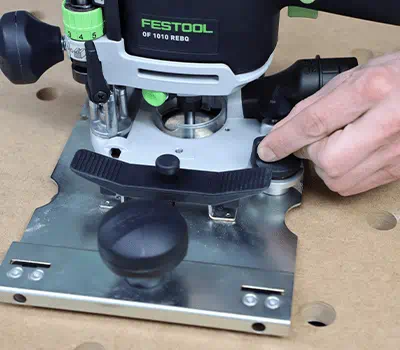

Frezerio uždėjimas ant kreipiančiojo pado:
- Šis veiksmas būtinas „OF 1010“ ir „OF 1400“ atveju.
- Įstatykite pridėtą centravimo įtaisą į frezerio įvorę.
- Tada uždėkite frezerį ant kreipiančiojo pado ir sucentruokite, centravimo įtaisą įleisdami į pado angą.
- Šią padėtį galima išlaikyti, priveržiant frezavimo gylio spaustuvą, kol fiksuoti spaustuvai įtvirtins „OF 1010“ pagrindo padą vietoje.
- „OF 1400“ tiesiogiai prisukamas prie kreipiančiojo pado M6x20 varžtais.
- Tai atlikus, galima išimti centravimo įtaisą ir naudoti kaiščio skylės grąžtą arba spintelės lanksto grąžtą.
+

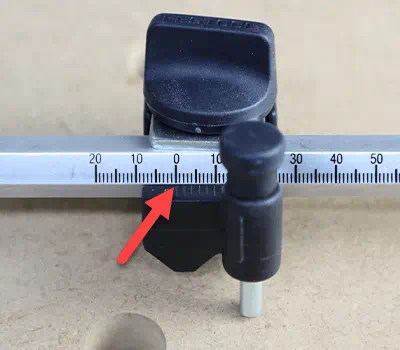

Lygiagrečių šoninių juostelių reguliavimas:
Lygiagrečias šonines juosteles reikia sureguliuoti prieš pirmąjį naudojimą. Norint tai padaryti, reguliuojamos atramos ant skalių turi būti ties „0“ (žr. rodyklę).

+

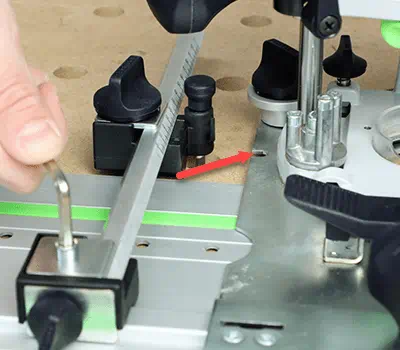

Lygiagrečios šoninės juostelės uždedamos ant kreipiančiosios liniuotės, skalės spaustuvas atlaisvinamas 5 mm šešiakampiu raktu ir nustatoma tokia jo padėtis, kad lygiagrečios šoninės juostelės atramos kaištis tilptų į kreipiančiojo pado įdubą.
Tokioje padėtyje vėl priveržkite skalės spaustuvą. Šio reguliavimo metu būkite atsargūs, nes šios skalės vertės naudojamos vėliau nustatant kiaurymių eilės tarpus palei korpuso kraštą!

+

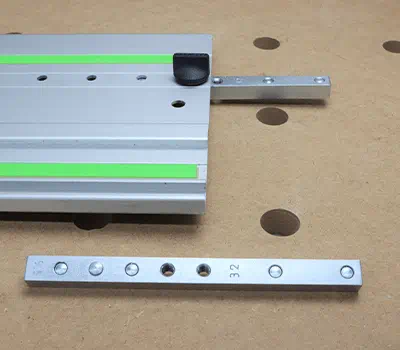

Išilginės atramos:
Išilginės atramos yra tvirtinamos abiejuose liniuotės galuose.
Jos turi įvairius kaiščius montavimui po liniuote, kas leidžia skirtingais tarpais nustatyti padėtį ir gręžti pirmąją kiaurymių eilę.

+

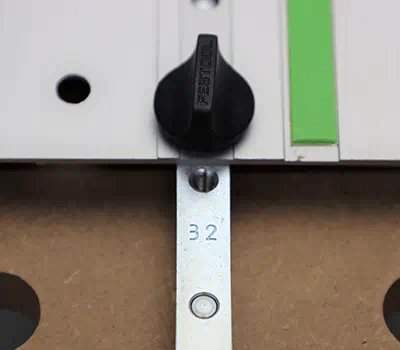

Kiaurymių serijos gręžimo specifikacijų, kurios kiekvienu atveju yra matomos naudotojui, reikšmės yra tokios:
- „32“ = pirmoji skylė yra 32 mm atstumu nuo krašto.
- „9,5“ = pirmoji skylė yra 9,5 mm atstumu nuo krašto, pvz., ekscentrinėms jungtims.
- „16“ = pirmoji skylė yra 16 mm atstumu nuo krašto arba tiksliai per vidurį tarp dviejų skylių, išgręžtų 32 mm žingsniu, pavyzdžiui, spintelių lankstams baldų durelėse.
- „ = “ šis simbolis ant liniuotės krašto naudojamas dviejų liniuočių su skylių eilėmis sujungimui, kai reikia ilgesnės liniuotės, išlaikant 32 mm tinklelio matmenis.
+

Procesas

Kiaurymių eilės gręžimas:

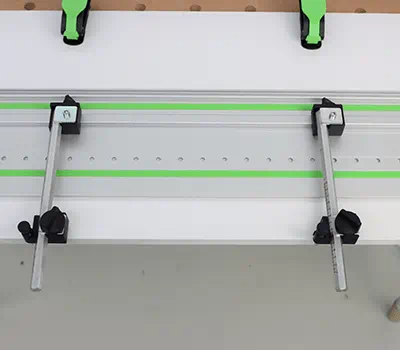

- Durelėms su lankstais priekinei kiaurymių eilei nustatykite reguliuojamą atramą ties 37 mm ir pritvirtinkite ant liniuotės su skylių eile.
- Taip pat reikiamu atstumu nuo kraštų prisukite išilginę atramą.
- Uždėkite liniuotę ir viršutinę išilginę atramą ant viršutinio korpuso krašto.
- Tai taip pat yra atskaitos kraštas galinei skylių eilei, kuri bus gręžiama vėliau.
- Dabar perkelkite liniuotę į šoną, kol reguliuojamų atramų nustatymo kaiščiai bus prie viršutinio ruošinio krašto.
+

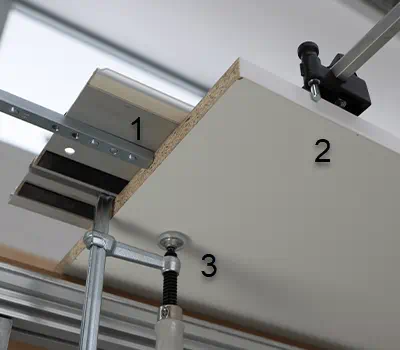

Vaizdas iš apačios:
1 = išilginė atrama
2 = atraminis kaištis lygiagrečiai šoninei juostelei
3 = tvirtinimo spaustuvas liniuočių įtvirtinimui

Norėdami tikslių rezultatų gręždami skylių eilę, visada pritvirtinkite liniuotes tvirtinimo spaustuvu.

+

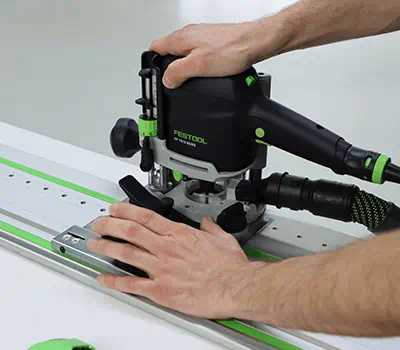

- Uždėkite kreipiančiąją plokštelę su sumontuotu frezeriu ant liniuotės ir užfiksuokite padėties nustatymo varžtus pirmoje skylėje.
- Nustatykite reikiamą gręžimo gylį ir pasirinkite 6 lygio frezerio greitį.
- Tada išgręžkite skyles, atfiksuokite padėties nustatymo varžtus, paspausdami svirtelę ant plokštelės, ir slinkite frezerį pirmyn iki kitos padėties.
- Šis procesas naudojamas gręžiant visą priekinę skylių eilę.
+

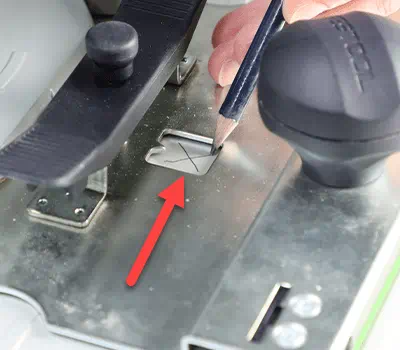

Kreipiančiojoje plokštelėje esant plyšį (žr. rodyklę) galima naudoti skylių grupių gręžimui.

+

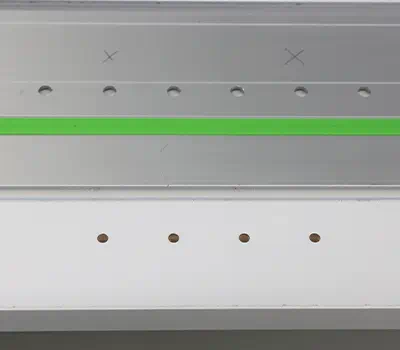

Tai leidžia, pvz., pažymėti ir išgręžti tik keturių kiaurymių eilę.

+

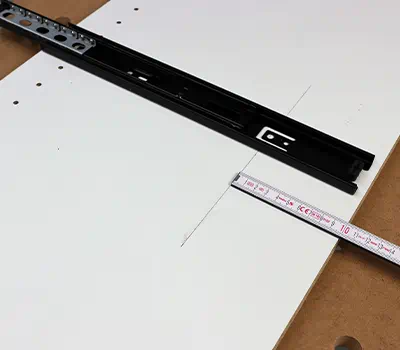

Galinė skylių eilė

Pavyzdys: guolinių slankiklių montavimas ant spintelių skydelių. Šiuo atveju galinių skylių eilės padėtis priklauso nuo guoliniams slankikliams naudojamų skylių.
- Nustatykite lygiagrečios šoninės juostelės reguliuojamą atramą ties matmeniu X.
- Liniuotės padėtis nustatoma ant tos pačios atskaitos briaunos, kaip ir priekiui, ir sulygiuojama lygiagrečiai su ruošinio kraštu, naudojant nustatytas lygiagrečias šonines tvoreles.
- Tai leidžia išgręžti galinių skylių eilę.
+
Spintelės lankstų gręžimas durelių priekyje:
- Gręžiant skyles durelėse, naudojamas tinkamas spintelės lankstų grąžtas.
  Prie skylių gręžimo sistemos pridedamas 35 mm grąžtas, skirtas dažniausiai naudojamoms jungiamosioms detalėms.
- Pasirinkite 1–2 greičio lygį, priklausomai nuo durelių priekio medžiagos.
- Frezeryje nustatykite gręžimo gylį pagal jungiamąją detalę.
- Tada pritvirtinkite išilginį stabdiklį taip, kad „16“ žymė būtų matoma ir būtų galima gręžti tarp dviejų eilės skylių.

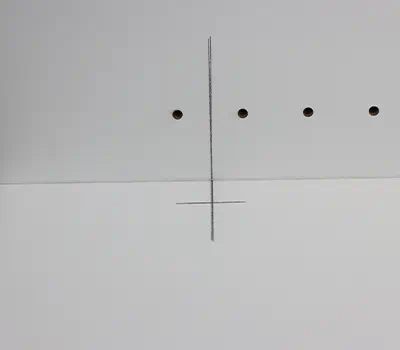

- Tiesiog padėkite durelių priekį šalia spintelės skydelių, norėdami pažymėti norimą spintelės lankstų padėtį.
- Tada nustatykite lygiagrečių šoninių tvorelių reguliuojamus stabdiklius taip, kad liktų pakankamai medžiagos
  (spintelės lankstas D35 mm: 2 = 17,5 mm + 4 mm dėl durelių priekio medžiagos storio matmens nustatymas yra 21,5 mm)
- Tada uždėkite skylių eilės liniuotę ant priekinių durelių vidinio paviršiaus ir padėkite ant viršutinės atskaitos briaunos, kaip ir šoninių skydelių atveju.
  Lygiagrečios šoninės tvorelės vėl sulygiuoja liniuotę, kad ji būtų lygiagreti, tada ji įtvirtinama vietoje tvirtinimo spaustuvu.
- Tada freza užfiksuojama vietoje, naudojant vietos nustatymo varžtą prieš tai pažymėtoje spintelės lanksto padėtyje ir išgręžiama skylė.
- Tokia pati procedūra atliekama su antruoju spintelės lankstu, taip pat ir trečiuoju bei ketvirtuoju lankstais, jei yra.
+
