Stabili, išardoma ir klijuojama „DOMINO“ kaištinė jungtis

Stalo rėmo kaištinis sujungimas
Nuimamos kampinės jungtys užtikrina dar didesnį lankstumą, ypač konstruojant stalus ar lovas, naudojant didelius ir sunkius ruošinius. Šios jungtys leidžia greitai ir lengvai surinkti ir išardyti baldų detales ir labai palengvina transportavimą. Nuimamų ir klijuojamų „Domino“ kaištinių sujungimų procedūros beveik nesiskiria.

    Aprašymas

    Naudojant „DOMINO“ labai lengva pagaminti stabilius klijuojamus kaištinius sujungimus. Tačiau baldus dažnai reikia konstruoti taip, kad juos būtų galima išardyti, pvz., kad lovą būtų galima nešti laiptais aukštyn arba žemyn. Šiam tikslui „Festool“ taip pat sukūrė stabilias baldų jungtis, kurias galima apdoroti, naudojant „DOMINO XL“. Jungčių apdorojimas labai panašus į patikimai klijuojamas „DOMINO“ jungtis ir jas lengva sumontuoti dėl didelio traukimo ir priveržimo atstumo. Čia pateiktame pavyzdyje parodyta, kaip pagaminti stalą arba lovos rėmą.
    Lovos rėmo kaištinis sujungimas

    Įrankiai ir priedai

    Alternatyva

    Pasiruošimas

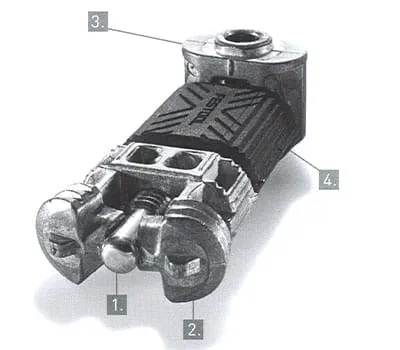

    • Nuimamoms kampinėms jungtims prireiks toliau nurodytų „DOMINO“ kampų ir paviršių jungčių sistemos komponentų:

      1. Tvirtinimo varžtas.
      2. Savaime įtraukiamas padalintas tvirtinimo elementas, kuris patikimai laikosi ruošinyje.
      3. Skersinis tvirtinimo elementas su smeige.
      4. Kaiščių pusiniai apvalkalai, uždėti ant dvipusių arba tvirtinimo varžtų. Elementai pridedami su dvipusiais arba tvirtinimo varžtais.

      +
      Nuimamas kampinis sujungimas

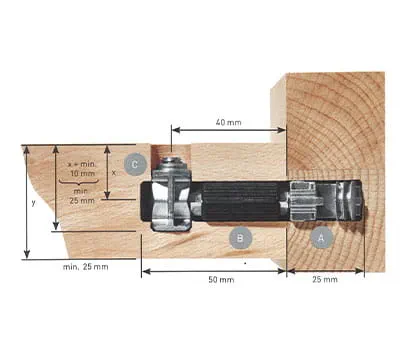

    • „DOMINO“ kampinio sujungimo frezavimo matmenys:

      Visi grioveliai frezuojami siauros angos pločio.

      A griovelio frezavimas: Frezavimo gylis 25 mm; atvarto aukštis maždaug 1/2 ruošinio storio plius galima atatranka

      B griovelio frezavimas: Frezavimo gylis 50 mm; atvarto aukštis maždaug 1/2 ruošinio storio

      C griovelio frezavimas: Frezavimo gylis = x + bent 10 mm (bent 25 mm); atvarto aukštis 40 mm



      +
      Frezavimo matmenys

    • Nustatykite sujungimų įrenginio frezavimo gylį ties 25 mm – nustatykite žymeklius ties 25 mm ir 50 mm.

      +
      Frezavimo gylio nustatymas

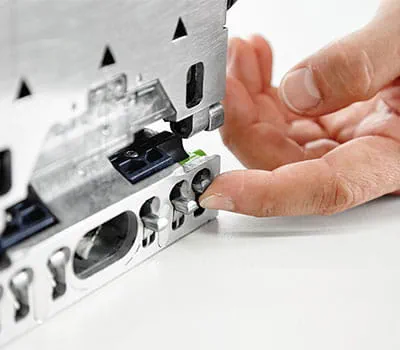

    • Dirbant su kaištine jungtimi rekomenduojama naudoti atramines kojeles. Kojeles rinkitės priklausomai nuo norimo angos atstumo. Įsitikinkite, kad kampinis sujungimas frezuojamas bent 37 mm atstumu nuo ruošinio krašto. Jei naudojate atramine kojeles, naudokite bent centrinį kaištį.

      +
      Naudokite atramines kojeles

    Procesas

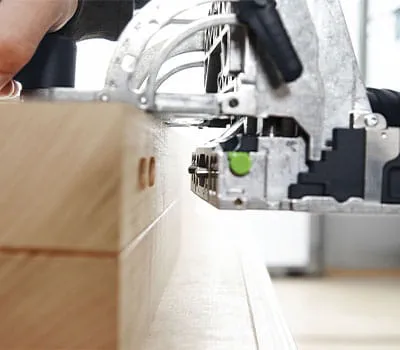

    • „DOMINO“ griovelius išfrezuokite stalo kojose arba lovos strypuose (siauros angos pločio) naudodami 25 mm frezavimo gylį. Vieną griovelį išfrezuokite kampinio sujungimo padalintam tvirtinimo elementui, o kitus – apkrovai perduoti, naudojant įprastus „DOMINO“ kaiščius.

      +
      Frezavimas 25 mm

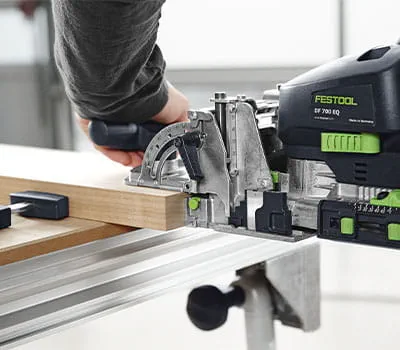

    • Pakeiskite frezavimo gylį į 50 mm ir išfrezuokite angas (siauros skylės pločio) rėme pagal žymę arba naudodami atraminių kojelių sistemą. Kaip įprasta, dirbant su „DOMINO DF 700“, frezavimo aukštį nulemia kiekvienos medžiagos storis. Šiame pavyzdyje rėmo medžiagos storis yra 30 mm. Nustatykite frezavimo aukštį ties 15 mm, kad išfrezuota anga būtų sucentruota medžiagoje.

      +
      Frezavimas 50 mm

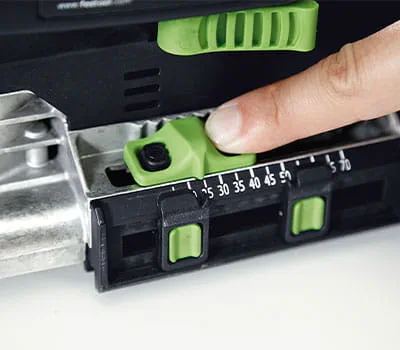

    • Jei norite frezuoti skersinę angą, dabar nustatykite frezavimo gylį ties 25 mm. (Šis matmuo priklauso nuo kiekvieno ruošinio – žr. mastelio brėžinį. Labai svarbu, kad skersinė anga 3 mm gyliu persidengtų su išilgine anga.)

      +
      Reguliavimas 25 mm

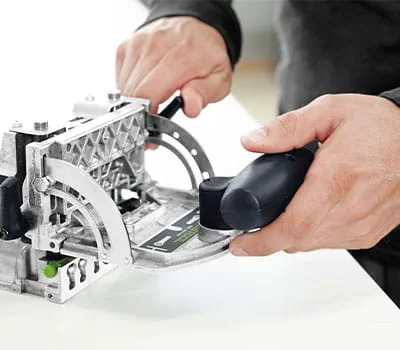

    • Atverčiamos atramos tašką, t. y. frezavimo aukščio reguliavimą, visada reikia nustatyti ties 40 mm. Taip užtikrinama, kad skersinė anga visada bus teisingu atstumu nuo ruošinio krašto ir kad tvirtinimo varžtas susikabins su skersiniu tvirtinimo elementu.



      +
      Atvarto dydis 40 mm

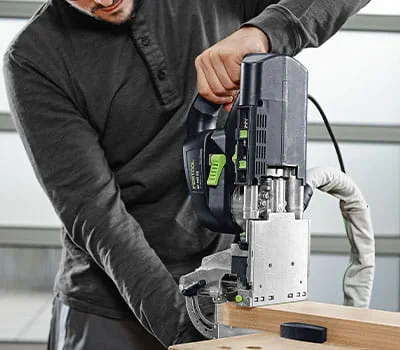

    • Dabar rėme išfrezuokite skersinę angą, į kurią bus kišama jungtis. Nulenkite rankeną žemyn ties ruošinio krašto priekiu ir sulygiuokite įrenginį su žyma arba naudokite atramines kojeles (priklausomai nuo to, kaip buvo nustatyta horizontaliai išfrezuota anga).

      Patarimas. Kad atraminis paviršius būtų didesnis ir saugesnis, frezavimo metu naudinga ant „DF 700“ sumontuoti atraminio paviršiaus išplėtimą.

      +
      Skersinės angos frezavimas

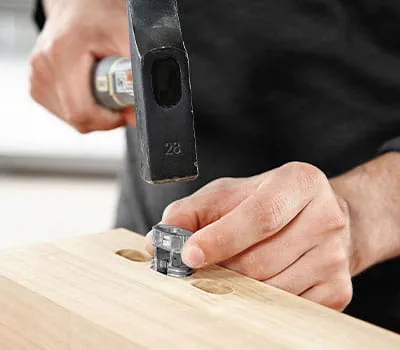

    • Įkiškite išsiplečiantį tvirtinimo elementą į stalo kojoje išfrezuotų angų centrą.

      +
      Įdėkite išsiplečiantį tvirtinimo elementą

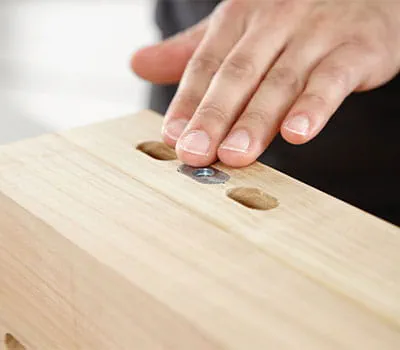

    • Svarbu užtikrinti, kad išsiplečiantis tvirtinimo elementas būtų lygus su ruošinio paviršiumi.

      +
      Išsiplečiančio tvirtinimo elemento padėtis

    • Tada įsukite tvirtinimo varžtą į išsiplečiantį varžtą. Tai išplės išsiplečiantį varžtą ir įtrauks jį dar maždaug 1 mm į ruošinį dėl savaiminio įtraukimo ypatybės ir patikimai užfiksuos jį vietoje. Čia naudojamas 10 mm atviras veržliaraktis.

      Patarimas. Taip pat galima pro angą prakišti 4 mm šešiakampį lizdą arba naudoti terkšlę su 10 mm lizdu.

      +

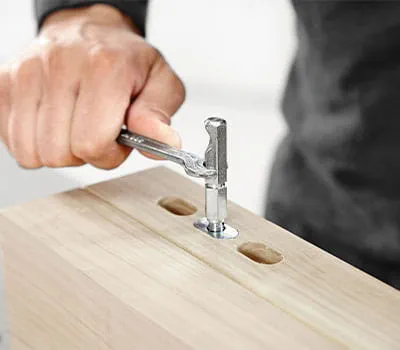

      Įsukite tvirtinimo varžtą

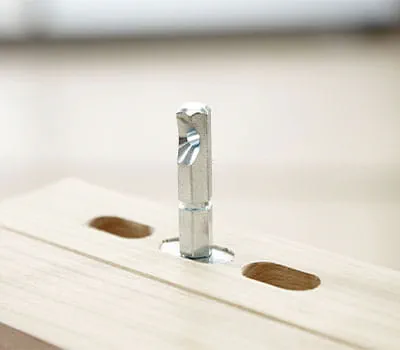

    • Tada atsukite tvirtinimo elementą tiek, kad įgilinimas būtų atsuktas teisinga kryptimi. Padalintas tvirtinimo elementas dabar yra patikimai įtvirtintas ruošinyje. Jis negali iškristi iš išfrezuotos angos net vėl atjungus sujungimą, norint transportuoti.

      +
      Atsukite tvirtinimo elementą

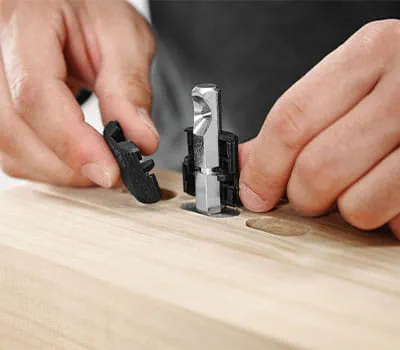

    • Aplink tvirtinimo varžtą užkabinkite du kaiščio pusinius apvalkalus. Jie tvirtai laiko kampinį sujungimą ruošinyje.

      +
      Užfiksuokite kaiščio pusinius apvalkalus

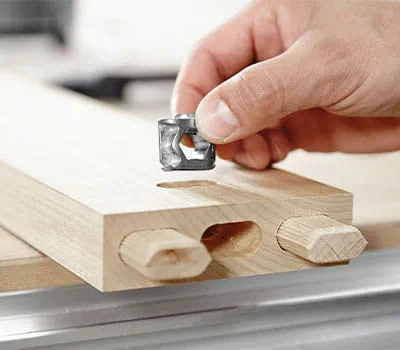

    • Tada skersinis tvirtinimo elementas įkišamas į skersinę angą šoninėje sienelėje, varžto angą nukreipus aukštyn.

      +

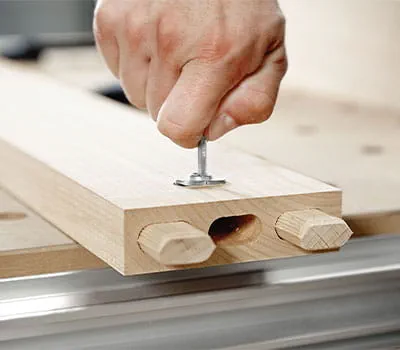

      Įdėkite skersinį inkarą

    • Šešiakampiu raktu įstumkite skersinį tvirtinimo elementą į išfrezuotą angą iki pat galo.

      +
      Įspauskite skersinį inkarą

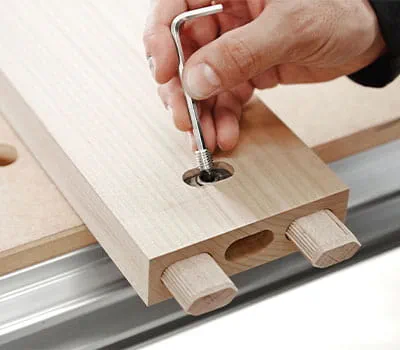

    • Tada įkiškite varžtą su sriegiu. Priveržkite jį tik tiek, kad varžtas laikytųsi vietoje, tačiau anga liktų atvira tvirtinimo varžtui.

      +
      Įsukite varžtą su sriegiu

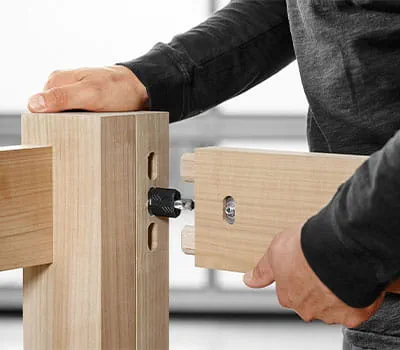

    • Tada sujunkite rėmą su koja, įstumdami sujungimus ir kaiščius į atitinkamas angas.

      +
      Sujunkite

    • Patarimas. Paprastai pravartu prie vieno šono pritvirtinti lanksčias jungtis, o kitoje pusėje tvirtai įklijuoti kaiščius.

      +

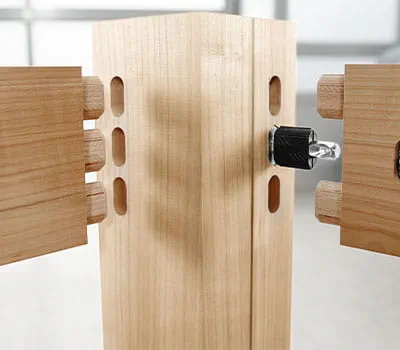

      Lanksčios jungtys

    • Suveržkite sujungimą 4 mm šešiakampiu raktu.

      +

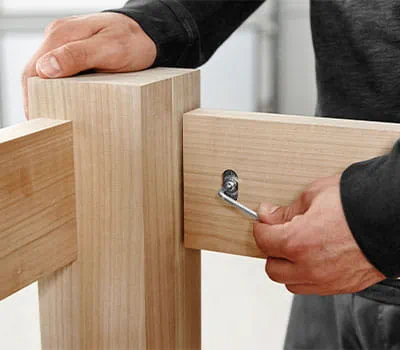

      Priveržkite jungtį

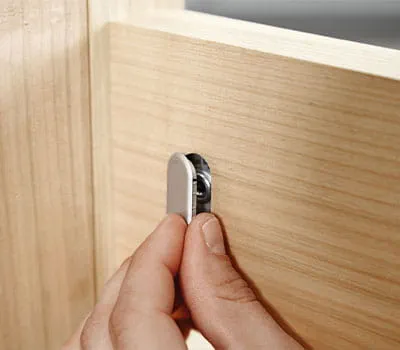

    • Taip pat galite rinktis uždengti frezavimą dangteliu, kurį galima rinktis iš trijų spalvų, priklausomai nuo medžiagos: sidabro, šviesiai rudos arba tamsiai rudos.

      +
      Įdėkite dangtelį

    • Taip greitai sukuriamas tvirtas sujungimas be sudėtingo matavimo ar žymėjimo ir prireikus jį galima vėl greitai atjungti.

      +

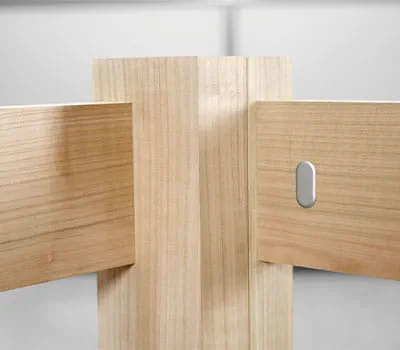

      Stabilus sujungimas
