Daugiau jokios netvarkos namų biure

Sumaniai apgalvotas, lygiagrečiai su stalo paviršiumi tvirtinamas dangtis ir po plokšte integruotas laikymo skyrius užtikrina tvarką ir patogumą.
Pjovimas be atplaišų naudojant įgilinamąjį diskinį pjūklą.

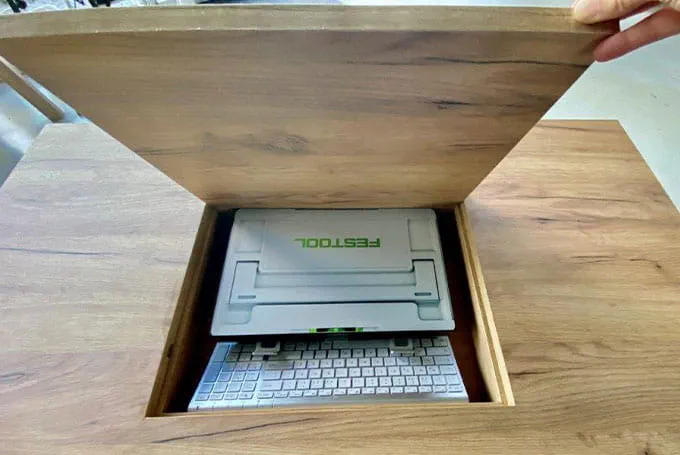

Šiame naudojimo pavyzdyje kartu gaminame faneruotoje plokštėje įleistą uždaromąjį skyrių su dangčiu, kad baigę dirbti galėtumėte ten saugiai įdėti savo nešiojamąjį kompiuterį, o stalą naudoti kitiems tikslams. Skyriuje taip pat galima laikyti ir kitus daiktus. Kadangi išpjautą dalį vėl įmontuosime kaip atverčiamąjį dangtį, tačiau nenorėsime keisti tekstūros, pjūvis kairėje ir dešinėje pjovimo disko pusėje turi būti visiškai be atplaišų. Mums padės įgilinamasis diskinis pjūklas su priešpjūkliu.

    Aprašymas

    Dėl vietos trūkumo arba kaip apdailos elementą įmontuojamą dėklą gali būti naudinga ir pakankamai nesudėtinga įrengti tiesiog stale / po stalu / už sienos / sienos nišoje, kuri bus sumaniai paslėpta ir galės būti naudojama. Mes naudojame faneruotos medžio drožlių plokštės stalviršį. Čia svarbu iš abiejų pusių be atplaišų išpjauti norimo dydžio dangtį, nes jį vėl atgal įdėsime kaip laikymo skyriaus dangtį. Gauname vientisą vaizdą, kuriame dangtis lieka beveik nepastebimas.
    • Stalas / plokštė, pvz., „Multiplex“ plokštė (nereikia jokių kraštų apdailos medžiagų ar darbų)
    • Stalas / plokštė, pvz., faneruota medžio drožlių plokštė (papildomai reikia apdailos medžiagų arba darbų)
    • Plokštės medžiaga laikymo skyriui
    • 2 vyriai
    • papildomai galima naudoti aštrų kaltą
    • jei norite: užraktą, pvz., magnetą arba „Push To Open“ mechanizmą
    • Išimamasis nešiojamojo kompiuterio laikiklis

    Įrankiai ir priedai

    Alternatyva

    Pasiruošimas

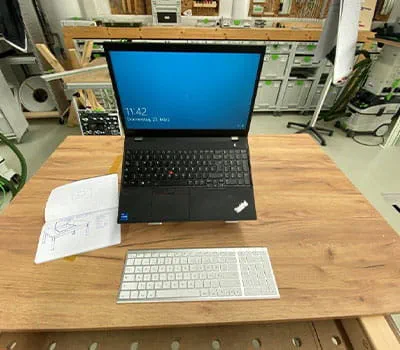

    • Braižyti planą

      Nubraižykite stambų planą, kurioje vietoje turėtų būti dangtis, ir pažymėkite matmenis. Priekinėje plokštės dalyje palikite šiek tiek daugiau vietos, kurią naudosite klaviatūrai ir pelei.

      +

    • Tikslūs vidinės dalies matmenys

      Apgalvokite, kokio gylio turėtų būti dvigubas pagrindas ir ką ant jo laikysite. Naudokite savo nešiojamojo kompiuterio matmenis. Dabar pažymėkite išpjaunamos angos kampus.

      +

    • Plokštės tvirtinimas

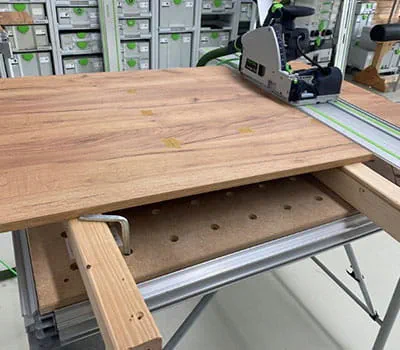

      Mes dirbame su faneruota stalviršio plokšte. Plokštę ant darbastalio tvirtiname ją pakėlę, kad neįpjautume (žr. pav.)

      +

    • Pirmieji nustatymai tobulam pjūviui įgilinamuoju diskiniu pjūklu

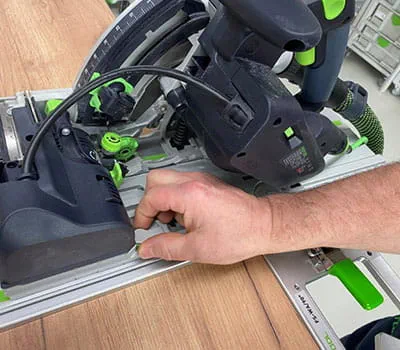

      Ant žymos uždėkite kreipiančiąją liniuotę. Dviem svirtiniais arba sraigtiniais spaustuvais kreipiančiąją liniuotę užfiksuokite ant savo plokštės. Tada ant liniuotės uždėkite įgilinamąjį diskinį pjūklą su priešpjūkliu ir prispauskite kreipiamąjį kumštelį, kad neliktų tarpo. Priešpjūklį nustatykite pagrindinio pjūklo centre, kaip aprašyta pjūklo naudojimo instrukcijoje.

      +

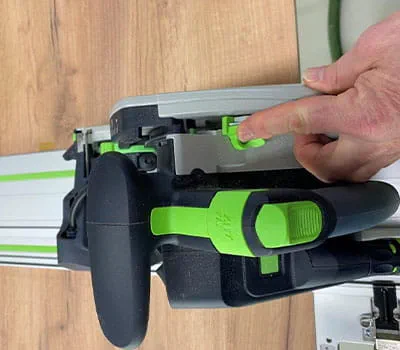

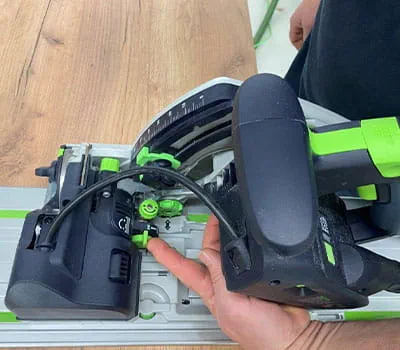

    • Priešpjūklio įjungimas

      Norint tobulai išpjauti vidinę dalį iki pat kampų, reikia atlikti du veiksmus. Vadinasi, pirmiausia šiek tiek įpjauname, o paskui pjauname pagrindiniu pjovimo disku. Pirmiausia įjungiame priešpjūklį, priekinę svirtį nustatydami ties „ON“. Priešpjūklis yra įjungtas.

      +

    • Pagrindinio pjovimo disko išjungimas

      Baigę pjauti iš karto išaktyvinkite pagrindinį pjovimo diską svirtimi pjūklo viršuje. Taip pjovimo diskas užblokuojamas.

      +

    Procesas

    • Pjūklo padėtis norint pjauti priešpjūkliu

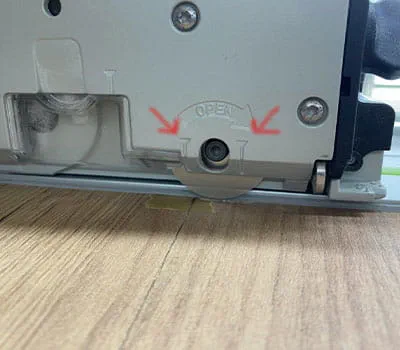

      Priešpjūklis, kaip ir pagrindinis pjovimo diskas, turi žymas ant pjūklo korpuso, padedančias orientuotis, kur yra pjūvio pradžia ir pabaiga. Dėkite pjūklą taip, kad žyma sutaptų su žyma ant jūsų stalo (žr. pav.). Dabar pjūklu įpjaukite pirmąją iš keturių žymų. Stebėkite pjūvį ir vadovaukitės žymomis ant korpuso. Paskui iš karto atliekamas pjūvis pagrindiniu pjovimo disku. Tam mes dar kartą išjungiame priešpjūklį ir atlaisviname pagrindinio pjovimo disko blokuotę.

      +

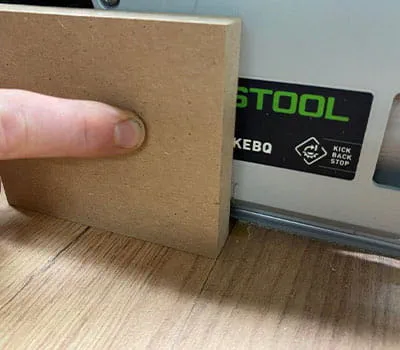

    • Prireikus galima parinkti apsaugą nuo atbulinio smūgio

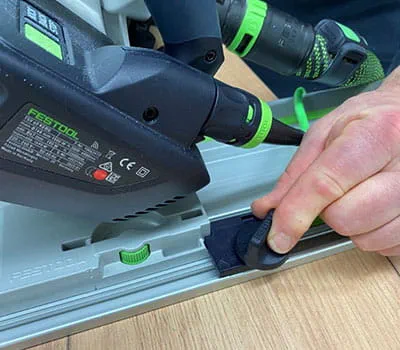

      Kad pjūvio pradžioje galėtumėte saugiai ir tiksliai įleisti pjūklą, neperpjaudami žymos, pasirinktinai ant liniuotės galite uždėti apsaugą nuo atbulinio smūgio, kad pjovimo diskas tobulai pjautų pagal žymą.

      +

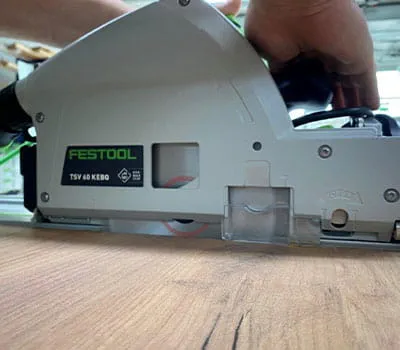

    • Vadovaukitės žymomis ant pagrindinio pjovimo disko

      Pjaudami visame pjovimo gylyje, taip pat galite vadovautis žymomis ant korpuso, kad pjūklą įleistumėte tiksliai pagal liniją.

      +

    • Pjūvis pagrindiniu pjovimo disku

      Dabar vėl pjauname išilgai mūsų žymos, stebėdami pjūvį. Stebėjimo langelis užtikrina tobulą pjovimo disko matomumą, todėl gerai galime matyti ir žymos galą.

      +

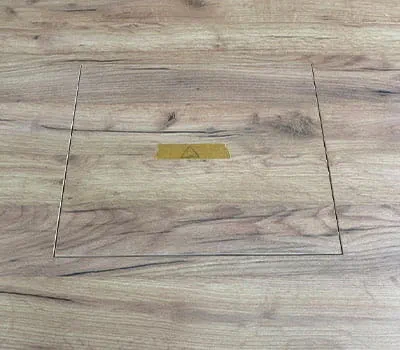

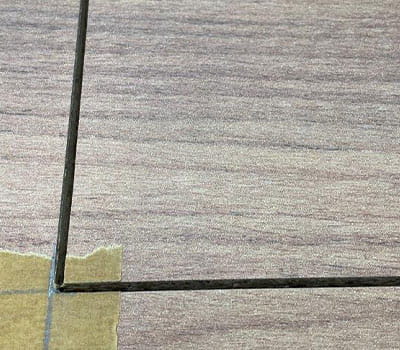

    • Kartokite veiksmus tol, kol pjūklu išpjausite dangtį

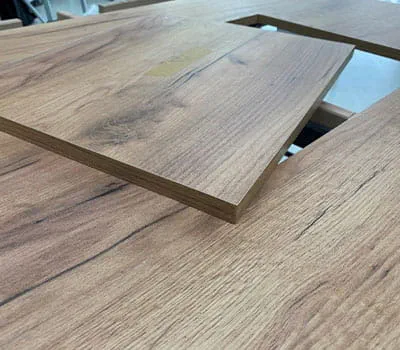

      Atskirus angos pjovimo veiksmus pakartokite ties kiekviena žyma (nuo 5 ir 6 paruošimo / nustatymo veiksmo iki 1–4 vykdymo veiksmo). Paveikslėlyje aiškiai matosi, kaip tvarkingai buvo išpjauta. Visiškai be atplaišų, kas yra labai svarbu naudojant šį įrankį.

      +

    • Siaurapjūklio paruošimas kampams

      Dabar liko tik išpjauti kampus. Kad ir čia išvengtumėte atplaišų, atkreipkite dėmesį, kad pjūklelis siaurapjūkliui negali būti platesnis už pjovimo diską. Atkreipkite dėmesį į pjūklo nustatymus. Sumontuokite apsaugą nuo išdraskymų ir išjunkite švytavimo eigą.

      +

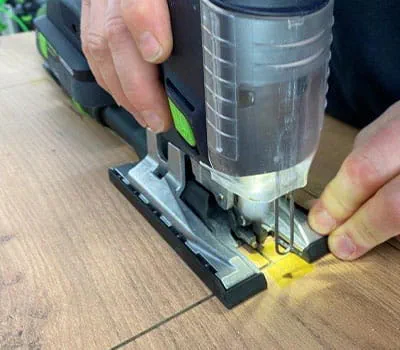

    • Atsargus kampų išpjovimas

      Mes atsargiai įstatome pjūklelį siaurapjūkliui ir išpjauname visuose pjaunamos angos kampuose. Tada paruošiame briaunas ir briaunų klijavimo mašiną. Čia taip pat vadovaukitės naudojimo instrukcija. Šio proceso reikia tik tuomet, kai, pvz., pagrindui naudojamos presuotos drožlės. Jei naudojama „Multiplex“ plokštė, tolesnius veiksmus galima praleisti (toliau iki 15 veiksmo).

      +

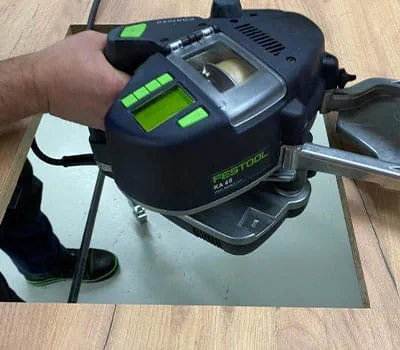

    • Vidinių stalo briaunų ir dangčio su siaura briauna kraštų apdailinimas

      Čia svarbu visada apdailinti dvi viena prieš kitą esančias puses, o tada abiejose pusėse išfrezuoti, kad briaunų klijavimo mašina negalėtų niekur užstrigti. Atsižvelgiant į briaunos storį, dangtį reikėtų iš anksto šiek tiek apipjauti. Naudingas patarimas: priekinį dangčio kraštą galima šiek tiek įžambiai nupjauti, kad jis lengviau atsidarytų ir užsidarytų. (Nereikia naudojant „Multiplex“ plokštę)

      +

    • Kitos galimybės: Naudoti laminuojamą kraštą

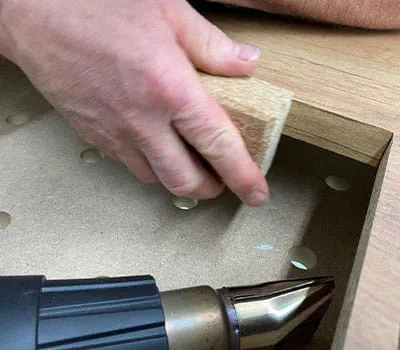

      Jei šalia neturite briaunų klijavimo mašinos arba išpjauta anga tam yra per maža, galite kraštus laminuoti.

      +

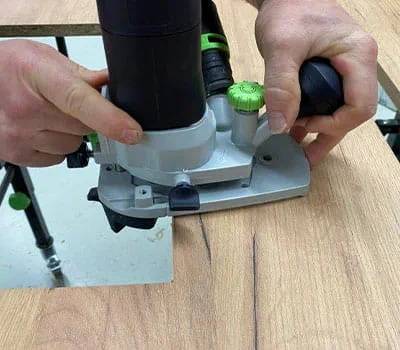

    • Papildomas kraštų nelygumų frezavimas

      Norėdami pašalinti esamus nelygumus, naudokite frezerį ir spindulinę frezą ir, kaip aprašyta, lygiai išfrezuokite kraštų nelygumus (nereikia naudojant „Multiplex“ plokštę).

      +

    • Kampų nelygumus atsargiai pašalinkite aštriu kaltu

      Tada dar kartą pašalinkite skutikliu, atitinkamu spinduliu.

      +

    • Visos dalys yra tinkamai apkraštuotos

      +

    • Trumpas patikrinimas, ar viskas tinka

      +

    • Vyrių tvirtinimas

      Pažymėkite vyrių vietas ant stalo ir ant dangčio.

      +

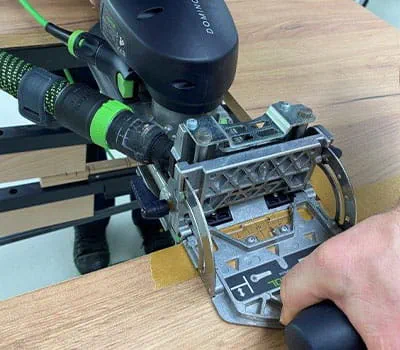

    • Vyrių įfrezavimas

      Mums 12 numerio freza tobulai tinka naudoti su frezeriu kaištiniams junginiams. Tam galima naudoti ir vertikalųjį frezerį, kuris vyriams skirtas angas išfrezuoja itin tiksliai.

      +

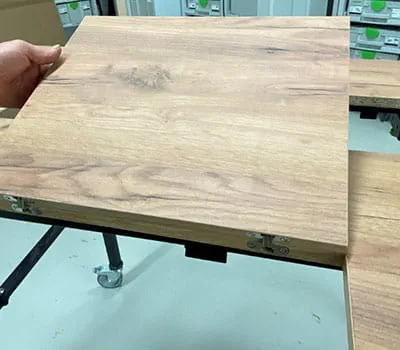

    • Vyrių montavimas

      +

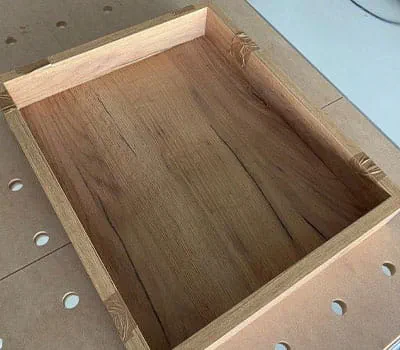

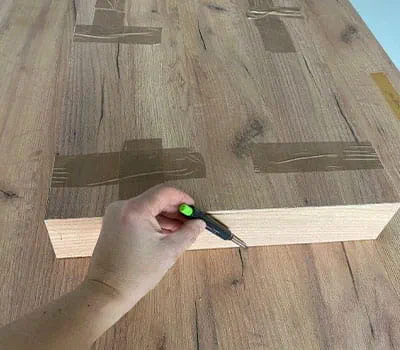

    • Dvigubo dugno montavimas

      Savo nuožiūra parinkite norimą laikymo skyriaus aukštį ir suklijuokite visas dalis. Atsižvelgdami į parinktą užrakto tipą, užtikrinkite tinkamą dangčio atramą (žr. 19 žingsnį).

      +

    • Pagrindo sujungimas su stalo plokšte

      Apverčiame stalo plokštę (apatine puse į viršų) ir perkeliame savo dėžutę į angą. Tada dalis suklijuojame arba sujungiame kaiščiais ir prispaudžiame, kol išdžius klijai.

      +

    • Dvigubo pagrindo užrakto pridėjimas

      Kad dangtį būtų galima nepastebimai atidaryti ir uždaryti, galima naudoti, pvz., magnetą arba „Push To Open“ mechanizmą.

      +

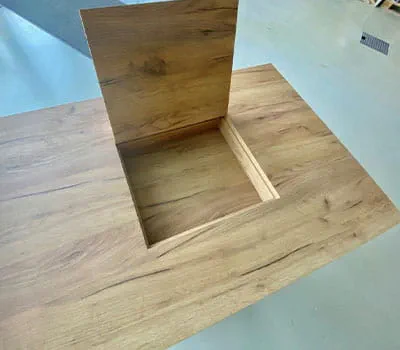

    • Laikymo skyriaus montavimas stalo plokštėje

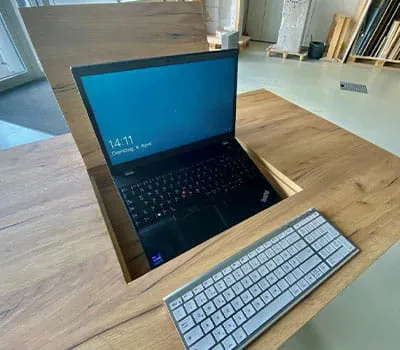

      Įstatykite nešiojamojo kompiuterio laikiklį, dėkite ant jo kompiuterį ir galite naudoti!

      +

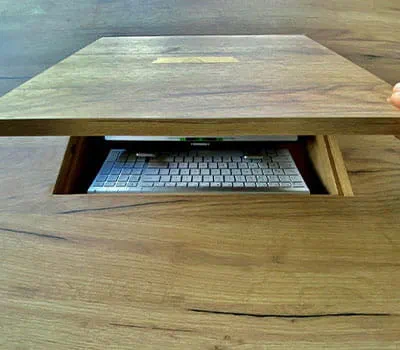

    • Baigus dirbti namų biure

      Viską sudėkite į laikymo skyrių, įrengtą po stalo plokšte, ir uždarykite dangtį.

      +
