Įgilinamas pjovimas naudojant diskinį pjūklą

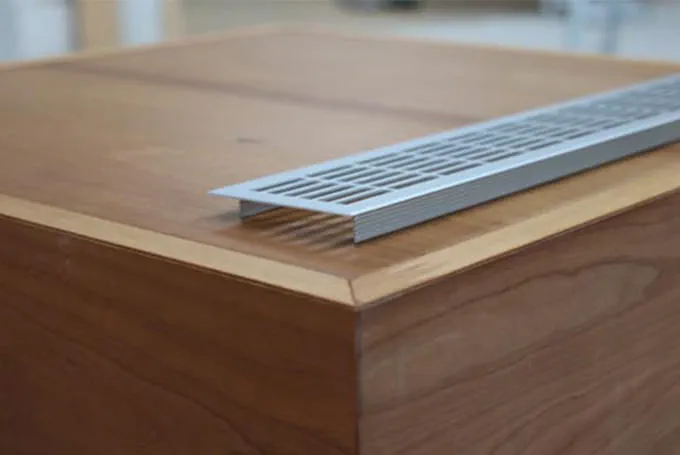

Angos ventiliacijos grotelėms išpjovimo pavyzdys
Įgilinamas pjovimas
Angų pjovimas diskiniu pjūklu yra neatsiejama baldų gamybos dalis. Kaip tiksliai tai padaryti, skaitykite šiame ventiliacijos grotelių pavyzdyje. Aprašoma procedūra taip pat tinka pjaunant angas viryklėms, kriauklėms ar panašiems montuojamiems elementams. Tačiau šiame pavyzdyje mes nepaaiškiname, kaip išpjautoje angoje vėliau montuoti ventiliacijos groteles.

    Aprašymas

    Paprastai standartinių ventiliacijos grotelių montavimas nesukelia sunkumų. Įgilinamas pjovimas diskiniu pjūklu yra vienintelis šiek tiek keblus veiksmas. Šiame iliustruotame vadove mes aprašome, kaip jau pagamintame balde saugiai išpjauti angą ventiliacijos grotelėms. Įgilinamajam pjovimui yra naudojamas siaurapjūklis ir rankinis diskinis pjūklas su tinkamu pjovimo disku.

    Įrankiai ir priedai

    Šiame pavyzdyje rekomenduojama naudoti šiuos įrankius ir priedus:

    Pasiruošimas

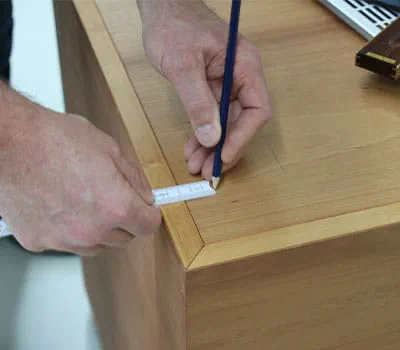

    • Nustatykite ir pažymėkite angos vietą.

      +
      Išpjovos žymėjimas

    • Paruoškite darbui kreipiančiąją liniuotę. Reikės atlikti kelis vienodo ilgio pjūvius, todėl pravers greitos fiksacijos spaustuvai ir atramos.

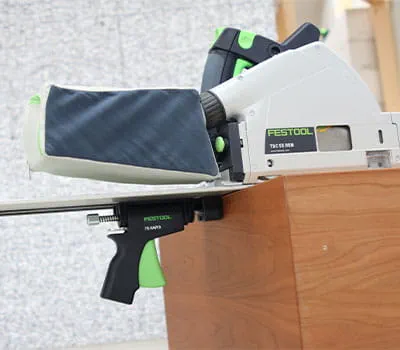

      Vadovaudamiesi žymėjimais, padėkite kreipiančiąją liniuotę ir užfiksuokite ją greitos fiksacijos spaustuvu.

      +
      Kreipiančiosios liniuotės nustatymas

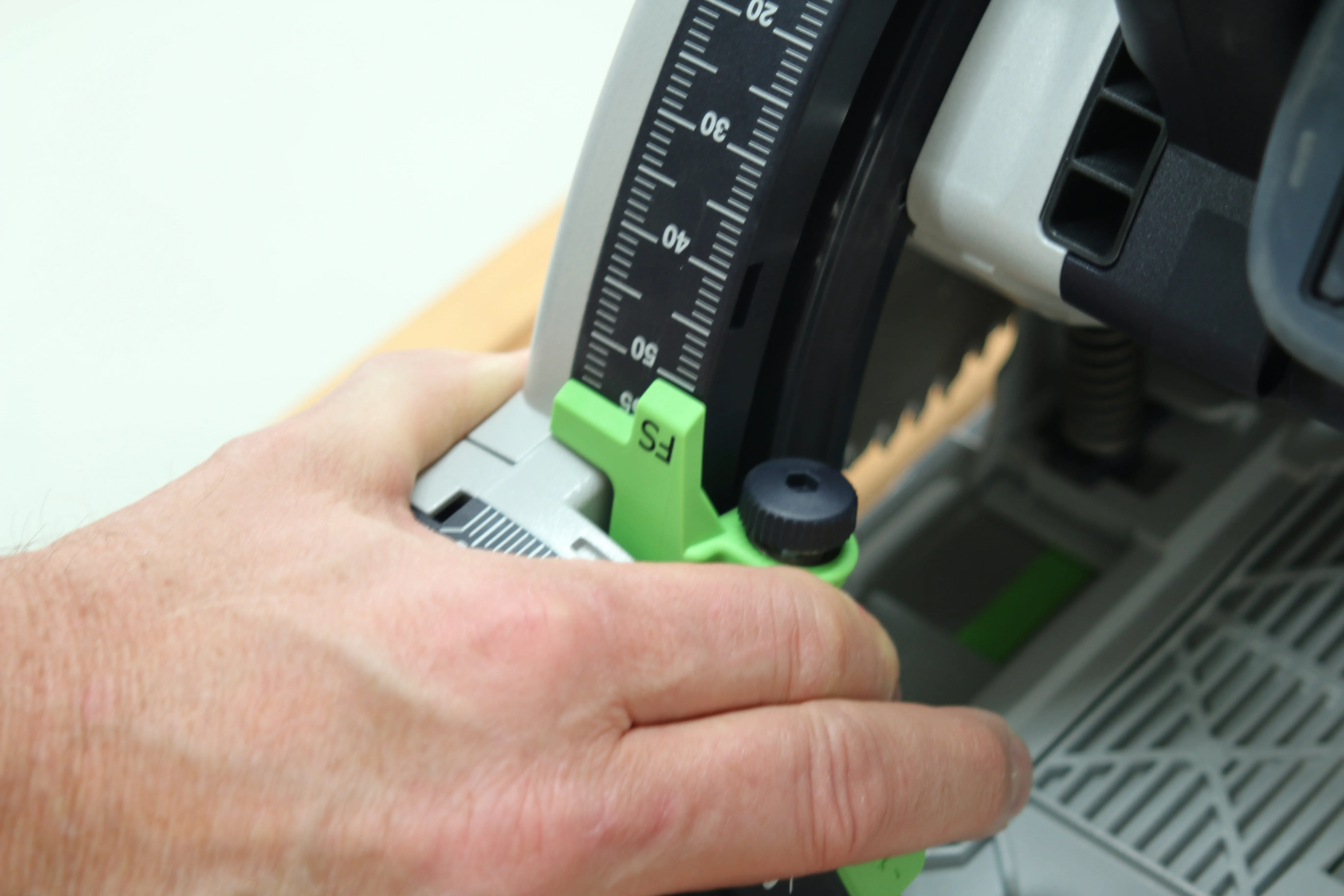

    • Tada uždėkite įgilinamąjį pjūklą ant liniuotės ir nustatykite maksimalų pjovimo gylį.

      +
      Diskinio pjūklo uždėjimas

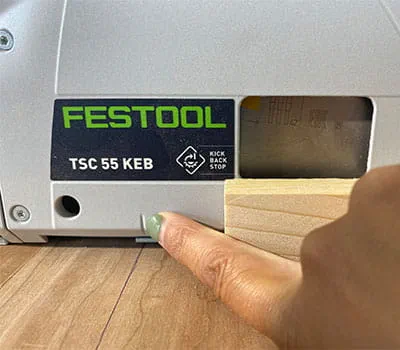

    • Perkelkite pjūklą taip, kad žymė ant įrenginio būtų tiesiai virš žymės ant ruošinio.

      +
      Pjūvio indikatorius

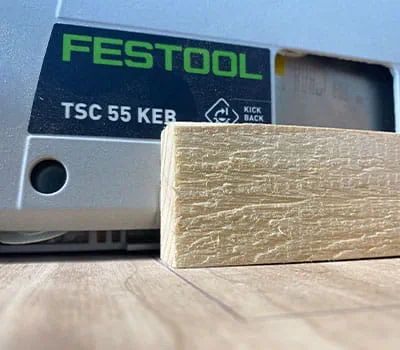

    • Naudokitės stačiakampe medienos juosta kaip pagalbine priemone.

      +
      Medienos gabalas kaip pagalbinė priemonė

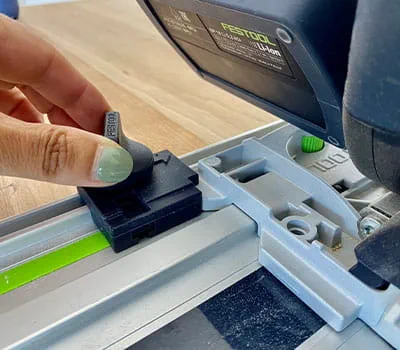

    • Naudokite atramą nuo atatrankos, kad pradėtumėte įgilinamąjį pjovimą saugiai ir išvengtumėte atatrankos. Atramą įstumkite ant pjūklo pado ir priveržkite.

      +
      Pjūvio ilgio ribotuvai

    • Pjūvio pabaigą galima nustatyti vizualiai.

      +
      Pjūvio linijos stebėjimas

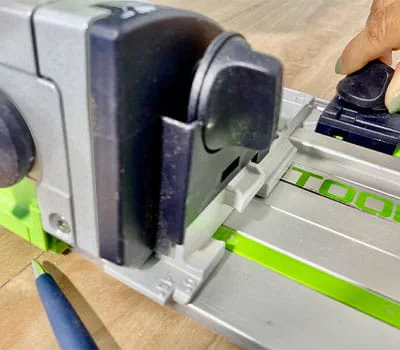

    • Arba kaip alternatyvą galima naudoti pjūvio ilgio ribotuvą. Tokiu būdu galima paprastai atlikti kelis vienodo ilgio pjūvius.

      +
      Pjūvio ribotuvo tvirtinimas priekyje

    Procesas

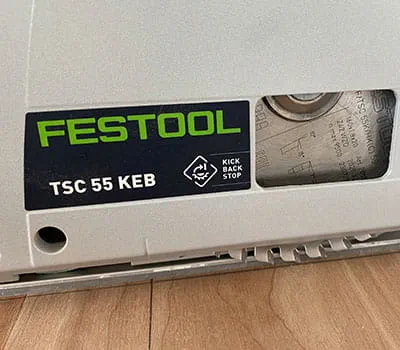

    • Norėdami atlikti įgilinamąjį pjūvį, atremkite rankinį diskinį pjūklą į galinę atramą, saugančią nuo atatrankos. Įjunkite pjūklą ir lėtai leiskite jį į medžiagą.

      +
      Diskinio pjūklo uždėjimas

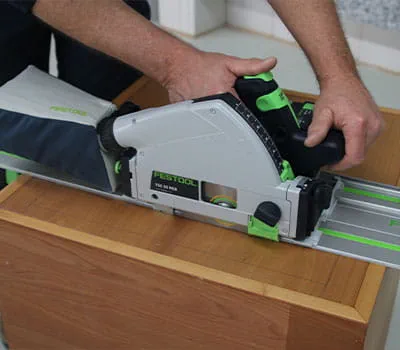

    • Dabar lėtai pjaukite iki antros atramos, ribojančios pjūvio ilgį. Pasiekę atramą, atsargiai išimkite pjovimo diską iš medžiagos. Procesą kartokite tiek kartų, kiek reikia.

      +
      Pjovimas iki antro ribotuvo

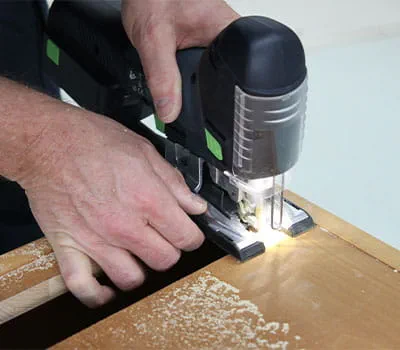

    • Siaurapjūkliu atlikite trumpuosius pjūvius. Taip pat siaurapjūklis naudojamas baigiamajam įgilinamajam pjovimui kampuose. Taip per trumpiausią laiką išpjausite angą, tobulai atitinkančią montuojamas ventiliacijos groteles.

      +
      Pjovimas siaurapjūkliu

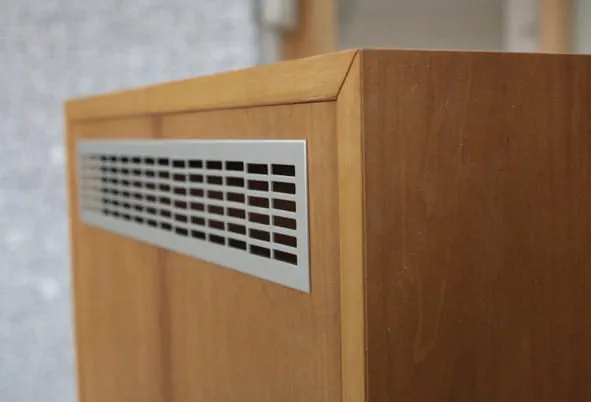

    • Baigus pjovimą, įstatomos ventiliacijos grotelės.

      +
      Ventiliacijos grotelių montavimas
