Įpjovų ir griovelių pjovimas naudojant KAPEX

Griovelių ir (arba) įpjovų darymas su KAPEX KS 120
Atliekant vidaus apdailos darbus dažnai prireikia išpjauti griovelius arba padaryti įpjovas karkaso statramsčiuose, skersinėse sijose, grindjuostėse ir t. t., kad būtų galima paslėpti, pavyzdžiui, elektros laidus arba vamzdžius. Šiame naudojimo pavyzdyje aprašomas karkaso statramsčio įpjovų / griovelių pjovimas naudojant traukiamą skersinio pjaustymo pjūklą KAPEX KS 120.

    Pasiruošimas

    • Pradiniai žingsniai

      Prieš darant griovelius tašuose arba lentjuostėse reikia atlikti šiuos veiksmus:

      +

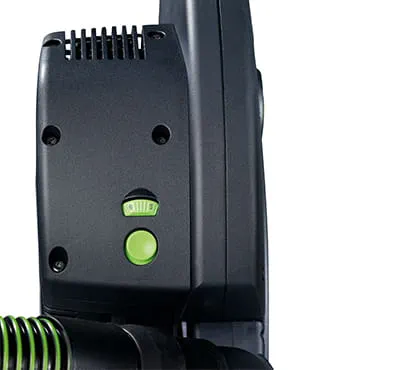

      Sukimosi greičio nustatymas

    Procesas

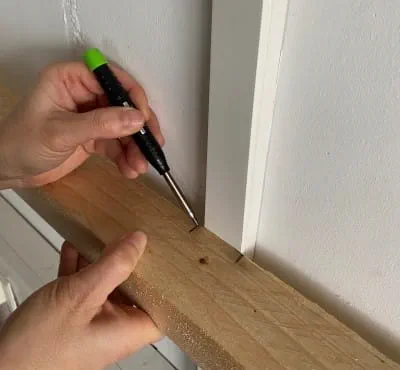

    • Griovelio padėties pažymėjimas

      +

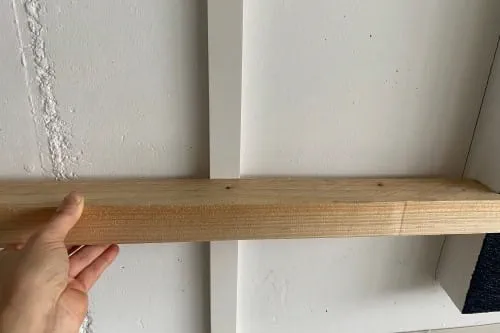

      Griovelio padėties pažymėjimas

    • Griovelio gylio matavimas

      +

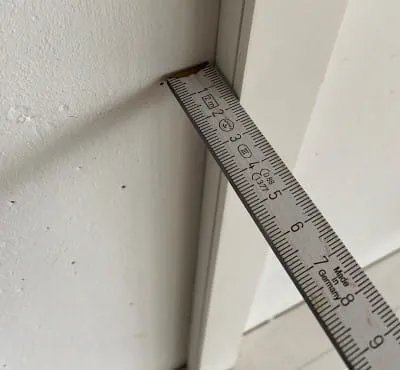

      Griovelio gylio matavimas

    • Išpjautinos srities žymėjimas

      +
      Išpjautinos srities žymėjimas

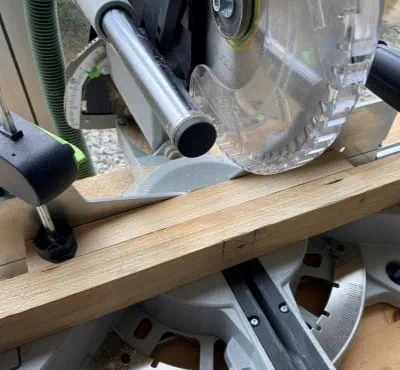

    • Ruošinio uždėjimas ant KAPEX atraminio stalo

      Pastaba: Kad būtų galima išpjauti visą karkaso statramsčio sritį, jis turi būti paremtas medžio gabalu (pvz., 6x6 cm).

      +
      Ruošinio uždėjimas ant KAPEX stalelio

    • Pjovimo gylio ribotuvo nustatymas 1/4

      Sklandžiai nustatomu pjovimo gylio ribotuvu galima nustatyti pjovimo agregato pasiekiamumo spindulį. Tai leidžia pjauti griovelius arba lyginti ruošinius.
      - Nustatykite įrankį į darbinę padėtį.
      - Pasukite pjovimo gylio ribotuvo svirtį žemyn, kol užsifiksuos.

      +
      Pjovimo gylio ribotuvo nustatymas

    • Pjovimo gylio ribotuvo nustatymas 2/4

      Sukant svirtį nustatykite pageidaujamą griovelio gylį.

      +
      Pjovimo gylio ribotuvo nustatymas

    • Pjovimo gylio ribotuvo nustatymas 3/4

      +
      Pjovimo gylio ribotuvo nustatymas

    • Pjovimo gylio ribotuvo nustatymas 4/4

      Pastaba: Atlikti bandomąjį pjūvį ant atraižos ir, jei reikia, pasukant pjovimo gylio ribotuvą sureguliuoti griovelio gylį.

      +

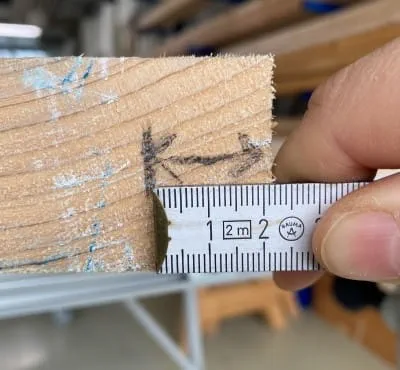

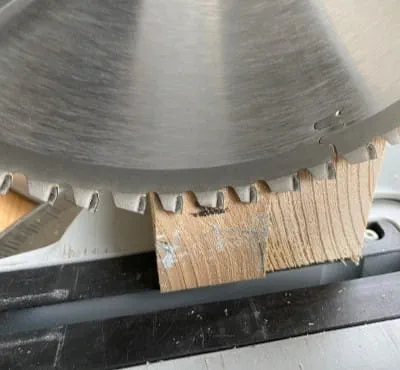

      Pjovimo gylio ribotuvo nustatymas:

    • Atidarykite traukimo įtaiso spaustuką

      +

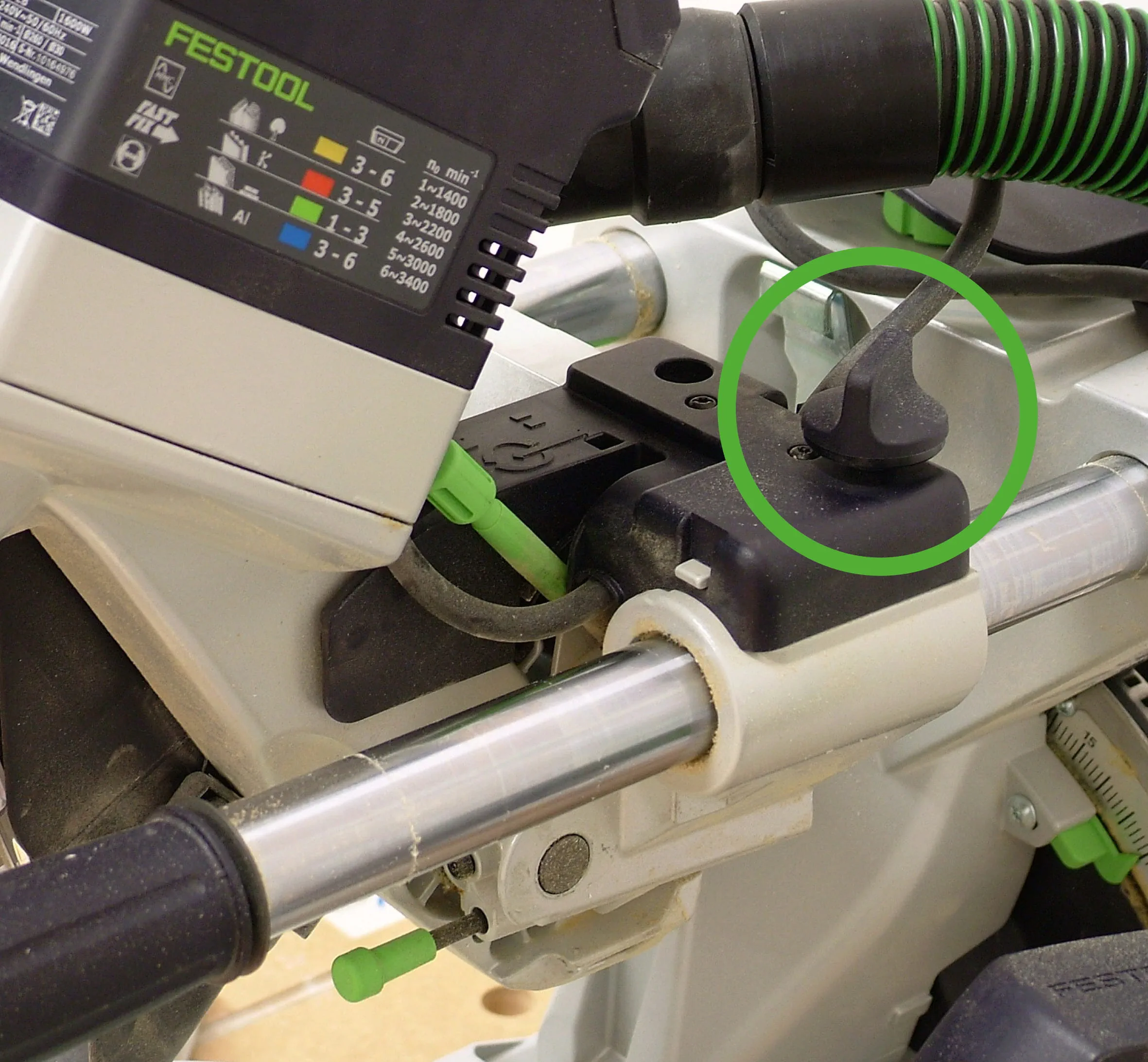

      Traukimo įtaiso spaustuko atidarymas

    • Įjunkite lazerį

      Įjunkite KAPEX KS 120 lazerį, o ruošinį padėkite ant žymos.

      +

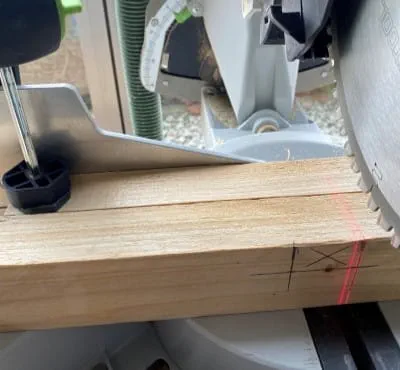

      Lazerio įjungimas

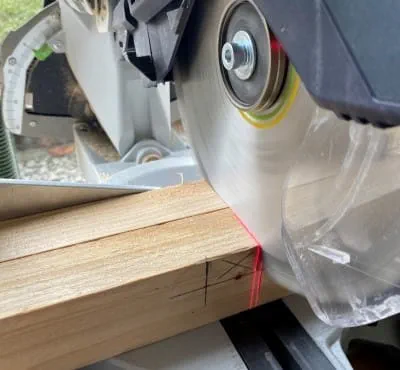

    • Įjunkite KAPEX ir atlikite 1/2 pjūvio

      Perkelkite ruošinį pagal pjūvio plotį ir pjaukite toliau.

      +

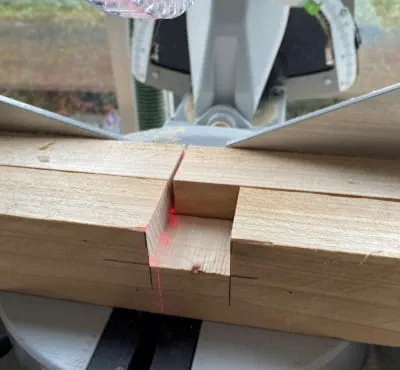

      Įjungti KAPEX, atlikti pjūvį

    • Įjunkite KAPEX ir padarykite 2/2 pjūvio

      Kartokite šį procesą tol, kol pažymėta sritis bus visiškai išpjauta.

      +
      Įjungti KAPEX, atlikti pjūvį

    • Baigus darbą, karkaso statramstį su įpjovomis galima pritvirtinti.

      +
      Baigus darbą, karkaso statramstį su įpjovomis galima pritvirtinti.
