Laidams skirtų griovelių grindjuostėse pjovimas su KAPEX

Laidams skirtų griovelių grindjuostėse pjovimas su KAPEX
Dažnai grindjuostėse ar lentjuostėse reikia išpjauti griovelius ar padaryti įpjovas laidams, vamzdžiams ar kitiems iškiliems elementams. Tam gali būti naudojamas traukiamas skersinio pjaustymo pjūklas. Šiame praktiniame pavyzdyje yra aprašoma, kaip paprastai galima išpjauti griovelius lentjuostėse, tašuose ar sijose.

    Aprašymas

    Atliekant vidaus apdailos darbus dažnai reikia išpjauti griovelius arba padaryti įpjovas karkaso statramsčiuose, skersinėse sijose ar grindjuostėse, kad būtų galima uždengti, pavyzdžiui, elektros laidus arba vamzdžius. Šiame naudojimo pavyzdyje aprašomas grindjuosčių įpjovų ar griovelių darymas naudojant traukiamą skersinio pjaustymo pjūklą KAPEX KS 120.

     Medžiagų sąrašas:

    • 6 cm pločio apsauginis tašas

    Pasiruošimas

    • Pradiniai žingsniai

      Prieš darant griovelius lentjuostėse arba tašuose reikia atlikti šiuos veiksmus:

      +

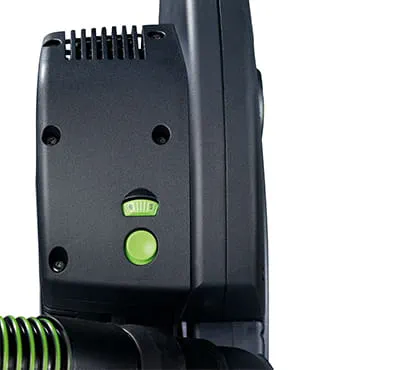

      Sukimosi greičio reguliavimas

    • Pažymėkite išpjaunamą sritį

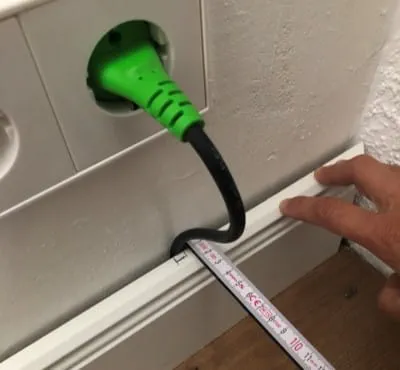

      Laikykite grindjuostę prie sienos ir nutieskite laidą taip, kaip jis bus nutiestas. Pažymėkite griovelio vietą.

      +
      Išpjautinos srities žymėjimas

    • Pridėkite prie pjūklo

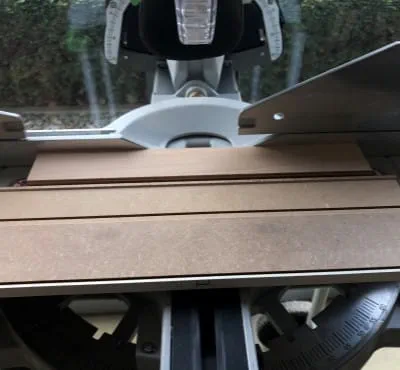

      Apdirbamą grindjuostę uždėkite ant KAPEX atraminio stalo.

      +
      Pridėjimas prie pjūklo

    • Pjovimo gylio ribotuvo nustatymas

      Sklandžiai nustatomu pjovimo gylio ribotuvu galima nustatyti pjovimo agregato pasiekiamumo spindulį. Taip galima lengviau pjauti griovelius arba lyginti ruošinius.

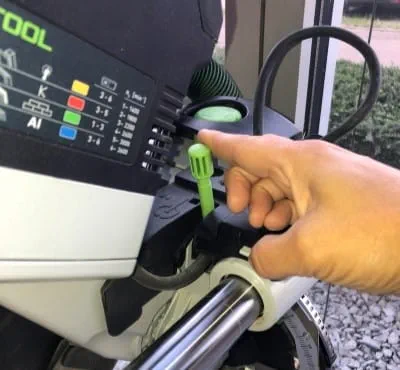

      Nuleiskite į apačią pjovimo gylio ribotuvo svirtį iki atramos, o pjovimo agregatą leiskite žemyn tarsi pjaustant. Tuo metu pjūklas turi būti išjungtas.

      +
      Pjovimo gylio ribotuvo nustatymas

    • Išpjautino gylio nustatymas 1/2

      Dabar pasukant svirtį į dešinę arba į kairę, galite nustatyti atitinkamą ruošinio griovelio gylį. Viso proceso metu pjovimo agregatas spaudžiamas žemyn.

      +
      Išpjautino gylio nustatymas/1

    • Išpjautino gylio nustatymas 2/2

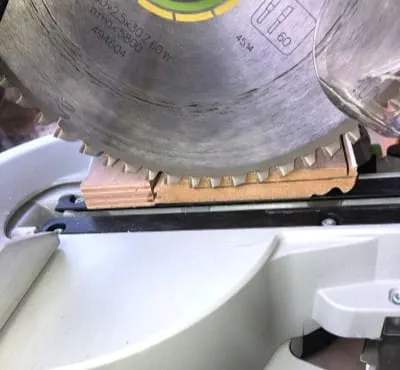

      Kad galėtumėte tiksliai dirbti, reikia iš anksto pasižymėti tikslų gylį ant bandomosios lentjuostės arba galinėje lentjuostės dalyje ir pasukti svirtį tol, kol nustatysite norimą gylį.

      +
      Išpjautino gylio nustatymas/2

    Procesas

    • Dviejų linijų lazerio įjungimas

      Dviejų linijų lazeris padeda tiksliai nustatyti pjovimo sritį.

      +
      Sukimosi greičio reguliavimas

    • Griovelio išpjovimas

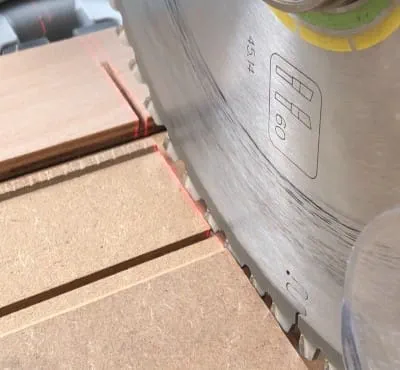

      Padėkite lentjuostę ir lazerį nukreipkite į žymą. Atidarykite traukimo įtaiso spaustuką, kad pasiektumėte visą pjūvio plotį. Pradėkite nuo žymos pusės. Tada įjunkite KAPEX ir atlikite pjūvį. Perstumkite ruošinį vienu pjovimo pločiu ir atlikite kitą pjūvį. Šis procesas kartojamas tol, kol pažymėta sritis išpjaunama iki galo.

      +
      Griovelio išpjovimas

    • Išpjautas griovelis

      +

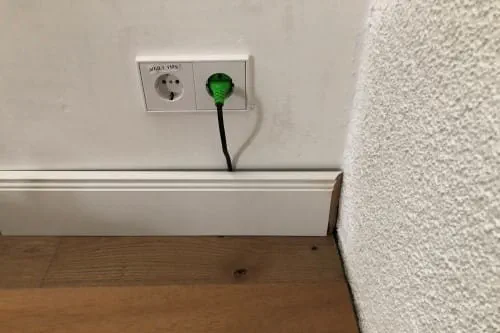

      Gatavas griovelis

    • Lentjuostės tvirtinimas

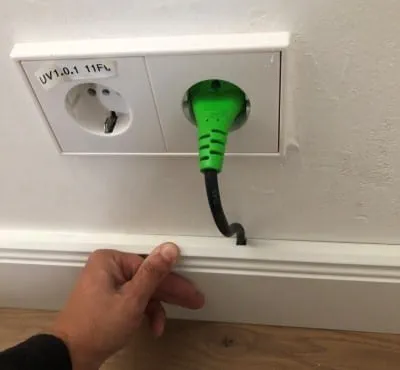

      Dabar uždėkite lentjuostę ant sienos, tvarkingai įkiškite laidą į griovelį, pertraukite jį už lentjuostės į norimą vietą ir tokiu pat būdu laidą ištraukite kitoje vietoje. Taip nebereikalingi laidai nesipainios po kojomis.

      +
      Lentjuostės tvirtinimas
