Griovelio frezavimas medinėje detalėje

Baldų gamyboje grioveliai yra naudojami medinių detalių ir konstrukcijų sujungimams. Šiame pavyzdyje yra aprašomi svarbiausi žingsniai, frezuojant uždarus ir atvirus abejose ar viename gale griovelius.
Griovelių frezavimas

    Aprašymas

    Vienas pagrindinių darbų, atliekamų su vertikaliu frezeriu, yra griovelių frezavimas. Grioveliai yra naudojami kaip paslankių baldų dalių kreipiančiosios, taip pat medinių ruošinių sujungimams. Labai svarbu, kad grioveliai būtų visiškai tiesūs ir reikiamo pločio. Naudojant frezerį, kreipiančiąją liniuotę ir universalų darbastalį, galima greitai ir lengvai išfrezuoti įvairaus pločio tiesius griovelius. Tam yra įvairių skersmenų frezų. Dažniausiai naudojami dydžiai yra nuo 3 iki 30 mm. Šiame pavyzdyje yra aprašoma įvairių tipų griovelių pagaminimo eiga.

    Įrankiai ir priedai

    Šiame pavyzdyje yra rekomenduojama naudoti šiuos įrankius ir priedus:

    Alternatyva

    Kaip alternatyva gali būti naudojami šie įrankiai ir priedai:


    Priklausomai nuo reikiamo griovelio pločio, galima naudoti bet kokią kitą griovelių frezą su 8 mm skersmens koteliu. Dirbant su dideliais frezeriais, galima naudoti frezas su 12 mm skersmens koteliu.

    Pasiruošimas

    • Nustatykite kreipiančiąją liniuotę ir kampinę atramą tiksliai stačiu kampu, vadovaujantis naudojimo instrukcija.

      Ruošinys:
      Nubrėžkite griovelio centro liniją.

      Uždaro griovelio atveju:
      Statmenai centro linijai pažymėkite ribines linijas.

      +
      Регулировка шины-направляющей и углового упора

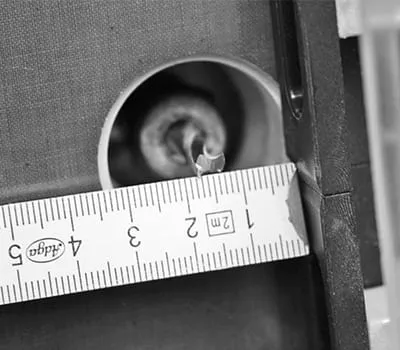

    • Minimalus atstumas x nuo pažymėtos linijos iki kreipiančiosios liniuotės krašto priklauso nuo frezos diametro ir apskaičiuojamas taip:

      x = frezos skersmuo mm / 2 + 2 mm

      2 mm yra pridedami dėl patikimumo.

      Jeigu naudojama 12 mm griovelių freza, atstumas iki kreipiančiosios liniuotės sudaro 8 mm.

      Žymėjimas ant atraminio pado yra naudojamas įrankio padėties išlyginimui.

      +
      Расстояние до шины-направляющей
    • Vertikalaus frezerio reguliavimas:

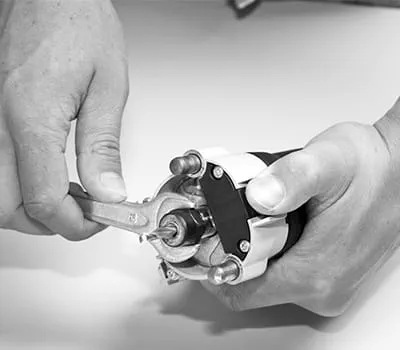

      Įstatykite frezą į tvirtinamąją įvorę iki minimalaus tvirtinimo gylio, pažymėto ant kotelio, ir užtvirtinkite.

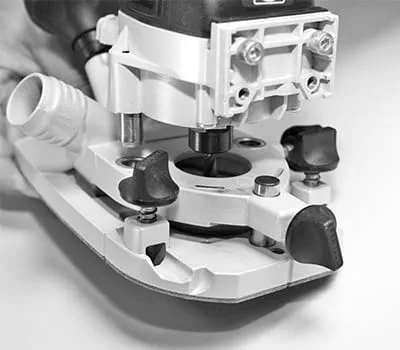

      Prie frezerio pritvirtinkite kreipiančiosios liniuotės adapterį.

      Sujunkite frezerį su kreipiančiąja liniuote.

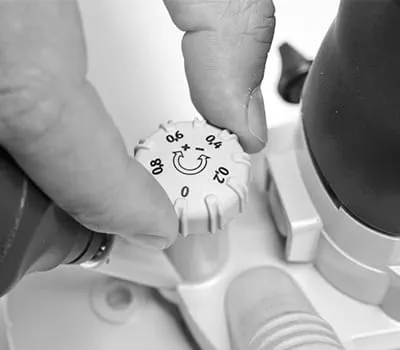

      Nustatykite reikiamą frezavimo gylį. Revolverinė atrama turi tris išankstinius frezavimo gylio nustatymus.

      Nustatykite atstumą iki kreipiančiosios liniuotės (žiūrėti apskaičiavimo formulę). Mūsų pavyzdyje 12 mm griovelių frezai x = 8 mm.

      Suderinkite, kad žymėjimas ant pado sutaptų su griovelio centro linija. Patikrinkite, kad ši žymė sutaptų su centro linija griovelio pradžioje ir gale.

      Nuleiskite frezerio atramą ant ruošinio paviršiaus ir priveržkite.

      +
      Регулировка вертикального фрезера
    • Atvirų ir uždarų griovelių frezavimui naudokite kreipiančiosios liniuotės ribotuvus.

      Nuvesdami frezerį prie kiekvieno griovelio krašto, atitinkamose padėtyse pritvirtinkite po ribotuvą.

      Nustatykite sukimosi greitį, vadovaujantis Naudojimo instrukcijoje pateikiama lentele.

      Prijunkite siurblio žarną.

      +
      Ограничитель

    Procesas

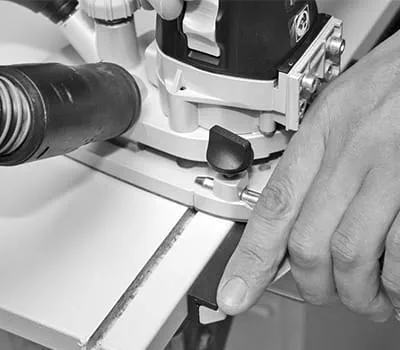

    • Dirbant su MFT stalu ir tiksliai nustatyta arama, ruošinys atremiamas į liniuotę ir tvirtinamas.

      Frezerį nuleiskite ant liniuotės. Įjunkite frezerį, nuleiskite frezą iki nustatyto gylio.
      Dėmesio: Įjungus frezerį, freza neturi liestis su ruošiniu.

      Frezuojant uždarą griovelį, frezerį veskite iki nustatyto ribotuvo.
      Frezuojant atvirą griovelį, frezerį veskite per ruošinio kraštą.

      Kad ruošinio galiniame paviršiuje neliktų išplėšų, naudokite medinį padėklą.

      Eigą kartokite, kol bus pasiektas reikiamas griovelio gylis. Tam padės trys išankstiniai frezavimo gylio nustatymai, esantys ant revolverinės atramos.

      +
      Выборка паза вертикальным фрезером
