Ertmių frezavimas daugiataškiams užraktams

Ertmių frezavimas daugiataškiams užraktams
Daugiataškiai užraktai padeda apsaugoti nuosavybę ir turtą. Šiame mokomajame vadove paaiškinama, kaip frezuoti ertmes duryse ir pasiruošti užrakto montavimui. Tačiau čia neaprašomi tolesni daugiataškių užraktų montavimo žingsniai.

    Aprašymas

    Dėl griežtesnių apsaugos nuo įsilaužimo reikalavimų pastatų savininkai ir rangovai vis dažniau naudoja daugiataškius durų užraktus.

    Šablonas kraštų frezavimui OF-FH leidžia išpjauti ertmes durų kraštuose naudojant rankinį elektrinį frezerį. Jis palengvina kraštų apipjaustymą, ypač frezuojant griovelius ir ertmes saugos detalėms, slankiojantiems varžtams ir kt.

    Šiame vadove parodyta, kaip lengva yra naudoti šabloną kraštų frezavimui.

    Įrankiai ir priedai

    Šiame pavyzdyje rekomenduojama naudoti šiuos įrankius ir priedus:

    Alternatyva

    Kaip alternatyva gali būti naudojami šie įrankiai ir priedai:

    Pasiruošimas

    • Nustatykite šabloną kraštų frezavimui ir frezerį pagal tolesnius nurodymus:

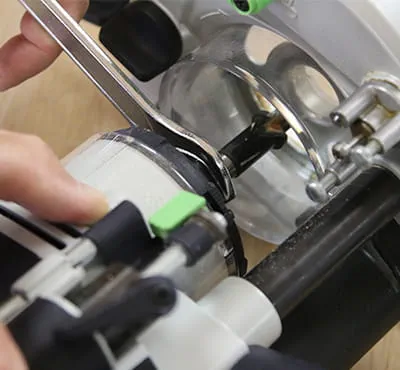

      Pirma, įdėkite atitinkamą laiptuotąją frezą į frezerį. Laiptuotoji freza leidžia iš karto frezuoti du griovelius: viršutinis griovelis skirtas „manžetei“, o apatinis – spynos varžtui (mechanikai).

      +
      Frezavimo šablono nustatymas

    • Toliau pritvirtinkite šabloną kraštų frezavimui prie frezerio su dviem srieginiais varžtais. Centruojant šabloną ant frezerio, turi būti pritvirtintas 30 mm kopijavimo žiedas (yra frezerio tiekimo komplekte).

      +
      Frezavimo šablono tvirtinimas

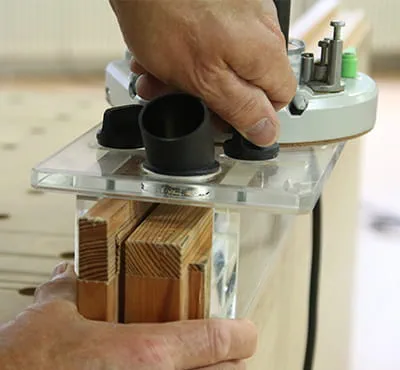

    • Kitame žingsnyje šablonas sureguliuojamas. Įsitikinkite, kad abi lygiagrečios šoninės šablono užtvaros tiksliai atitinka durų storį. Jei darbo procese šablonas turi laisvumą, gali atsirasti netikslumų.

      Dabar padėkite duris vyrių užkaito pusėje taip, kad užrakto korpuso ertmė būtų nukreipta į viršų.

      Įtvirtinkite duris ant MFT daugiafunkcio stalo, naudodami spaustuvus.

      Tada uždėkite frezerį ir šabloną ant durų užkaito ir nustatykite šabloną iki reikiamo matmens (manžetės storio).

      Galiausiai prie frezerio prijunkite 36 mm skersmens siurbimo žarną.

      +
      Šablono kraštų frezavimui reguliavimas

    Procesas

    • Frezuodami, atkreipkite dėmesį į šiuos veiksnius:

      Visada įsitikinkite, kad frezavimas atliekamas priešinga kryptimi, t.y. frezeris vedamas priešinga kryptimi nei frezos sukimosi kryptis.

      Frezeris ir šablonas kraštų frezavimui turi būti laikomi stabiliai bei tolygiai vedami frezavimo metu.

      Tai atlikus, durų užkaite galima montuoti daugiataškį užraktą.

      +
      Frezavimo procesas

    • Patarimas: prieš pjaunant tvirtinimo profilį laiptuotąja freza, jei reikia, ertmę užrakto korpusui išfrezuokite, naudodami griovelių frezą.

      +

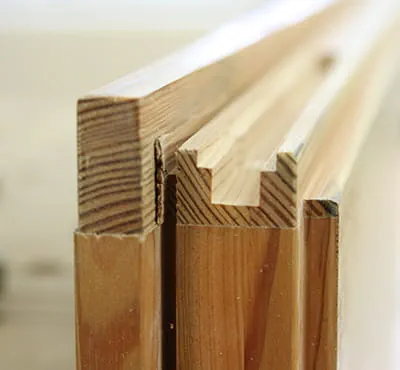

      Ertmės frezavimas užrakto korpusui
