Elipsės frezavimas frezeriu

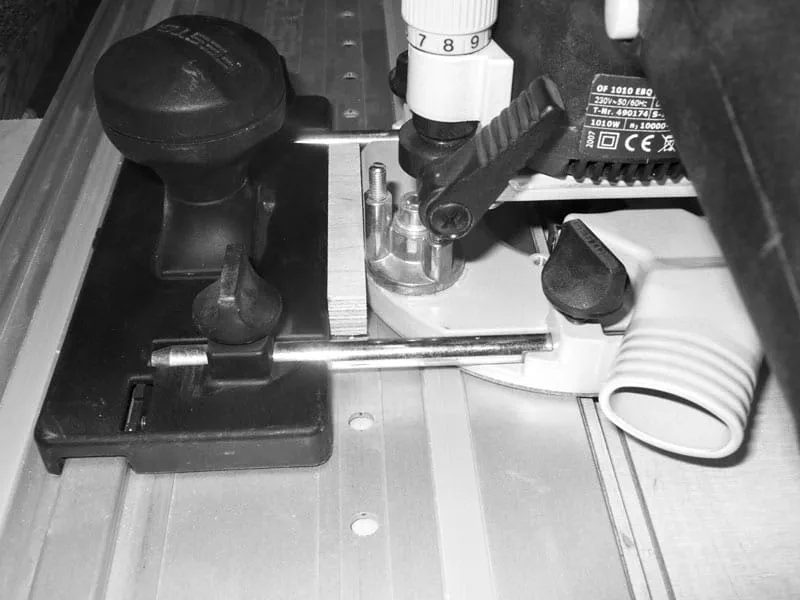

Vėliau T griovelio veržlė turi visiškai tiksliai tilpti į T formos griovelį neįstrigdama. Tam reikia naudojamą kreipiančiąją liniuotę pritvirtinti prie faneros plokštės, naudojant tvirtinimo spaustuvus.

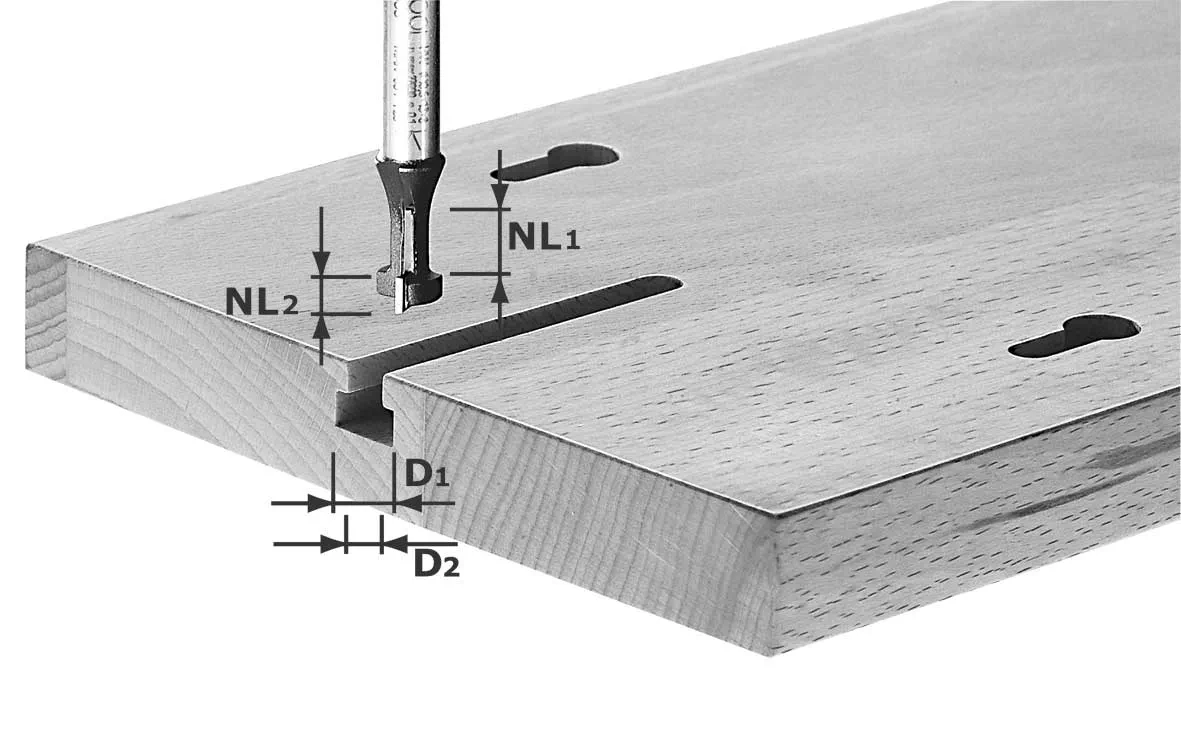

T formos griovelio freza yra 10,5 mm pločio. Todėl griovelio negalima išfrezuoti vienu judesiu ir frezerį reikia vieną kartą perkelti ant kreipiančiosios liniuotės.

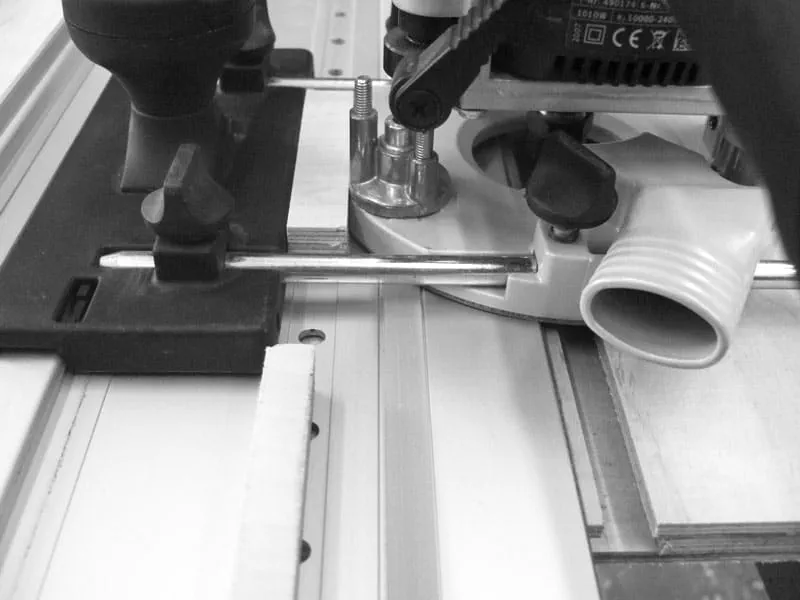

Kad abu grioveliai būtų vienodi, frezuodami naudokite 10 mm pločio tarpiklį. Įdėkite šį šabloną tarp frezerio pagrindo pado ir kreipiančiosios liniuotės adapterio.
T formos griovelio frezos skersmuo (didelis) yra 10,5 mm. Tačiau T formos griovelis turi būti 15 mm pločio. Todėl reikalingas antras tarpiklis, 4,5 mm platesnis už pirmąjį (t. y. 14,5 mm pločio).

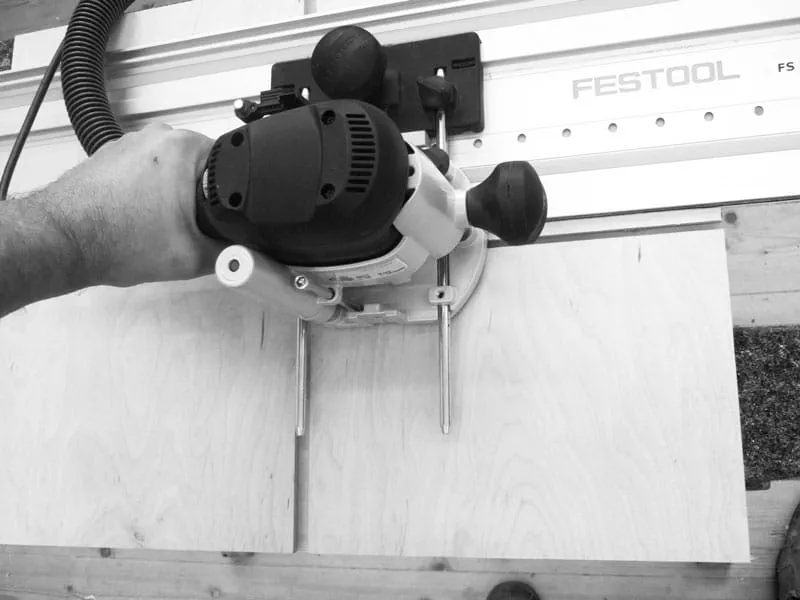

Dviejuose darbo etapuose keičiant tarpiklius, kaip parodyta anksčiau, ir kiekvienu atveju naudojant kreipiančiosios liniuotės spaustuvą galima išfrezuoti T formos griovelį tiksliai kryžminės plokštės centre.

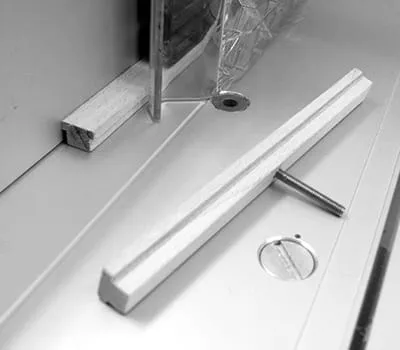

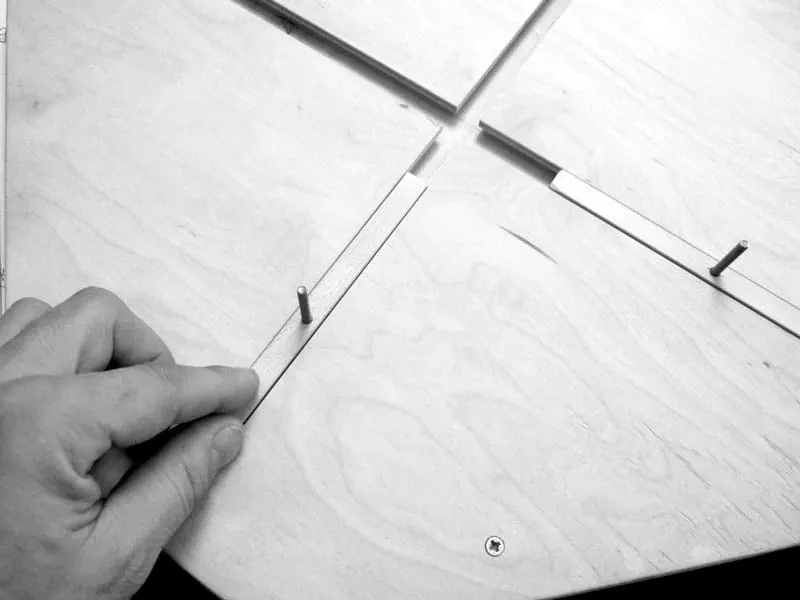

Dabar pagaminkite 150 mm ilgio T griovelių kreipiančiąsias juosteles. Tam kairėje ir dešinėje 10 x 15 mm buko kaladėlių pusėse padaromos nedidelės išdrožos. Šias juosteles geriausia gaminti ant frezavimo staklių, naudojant griovelių frezą arba išdrožų frezą. Gamindami šias juosteles įsitikinkite, kad jos sklandžiai įeina į anksčiau išfrezuotą T formos griovelį. Jei frezavimo staklių neturite, šias liniuotes taip pat galite pagaminti naudodami pusiau stacionarų diskinį pjūklą.
Po to išgręžkite 5 mm skersmens skylę kreipiamųjų juostelių centre M5 įgilinamam varžtui.
Varžto galvutė turi būti visiškai įgilinta juostelėje.

Apskritimo svirtis taip pat pagaminta iš 15 mm storio faneros ir yra 1000 x 120 matmenų; tai bus judanti elipsografo svirtis.
Pirmiausia nupjaukite maždaug 150 mm nuo 1000 x 120 mm ilgio juostelės. Toliau šią 150 mm dalį prisukite prie likusios juostelės 20 mm atstumu nuo apačios. Tai kompensuoja aukščių skirtumą.

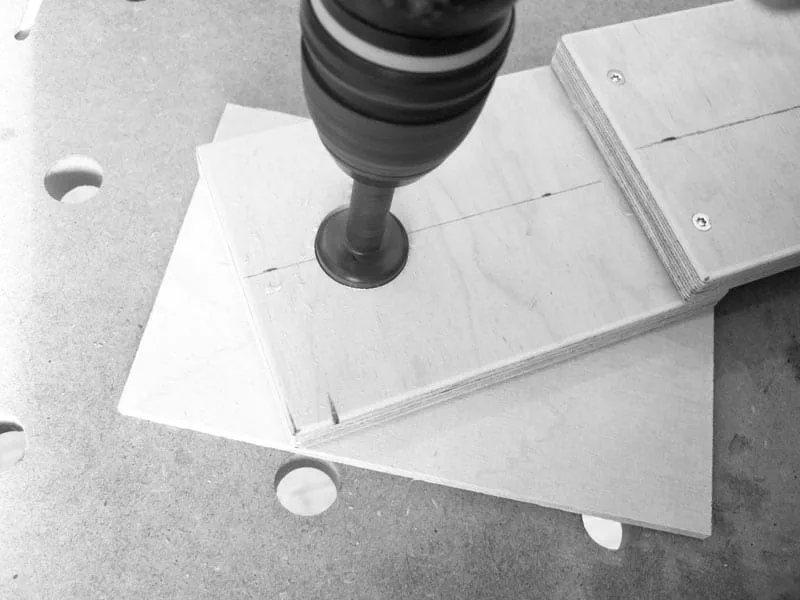

Norint greitai ir lengvai laikyti frezerį ant apskritimo svirties, prie frezerio reikia pritvirtinti kopijavimo žiedą. Šiame pavyzdyje panaudota 30 mm mova, nes ji pridedama prie daugumos frezerių. Naudodami „Forstner“ arba cilindrinį gręžimo antgalį išgręžkite faneros plokštėje 30 mm kreipiamąją angą, skirtą kopijavimo žiedui.
Anga turi būti 50 mm atstumu nuo apskritimo svirties priekio ir apskritimo svirties centre (120/2 = 60 mm).

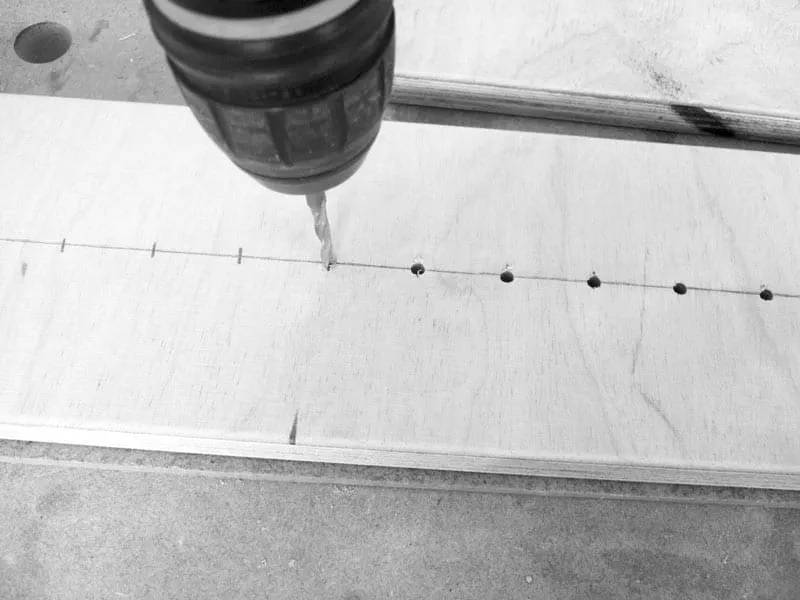

Galiausiai išgręžkite 5 mm angas dviems M5 įgilinamiems varžtams (kreipiančiosiose juostelėse). Atstumas tarp šių angų ir kopijavimo žiedo centro nulemia išorinį elipsės matmenį.
Jei norite pritaikomo sprendimo, išgręžkite keletą angų kas 25 mm, kaip parodyta iliustracijoje. Tai leidžia reguliuoti elipsografą kaskart jį naudojant.

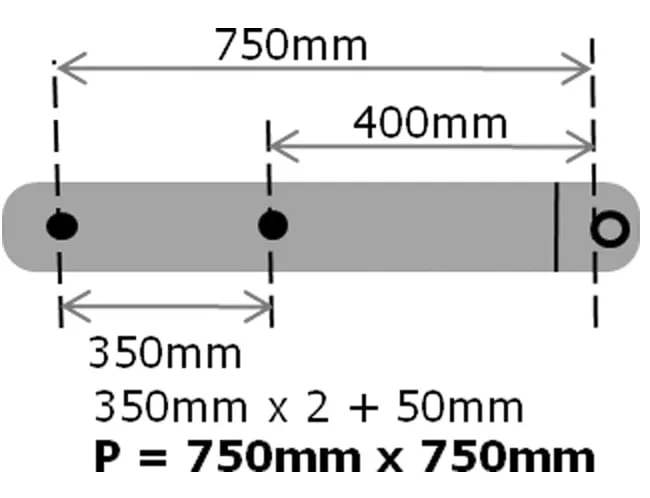

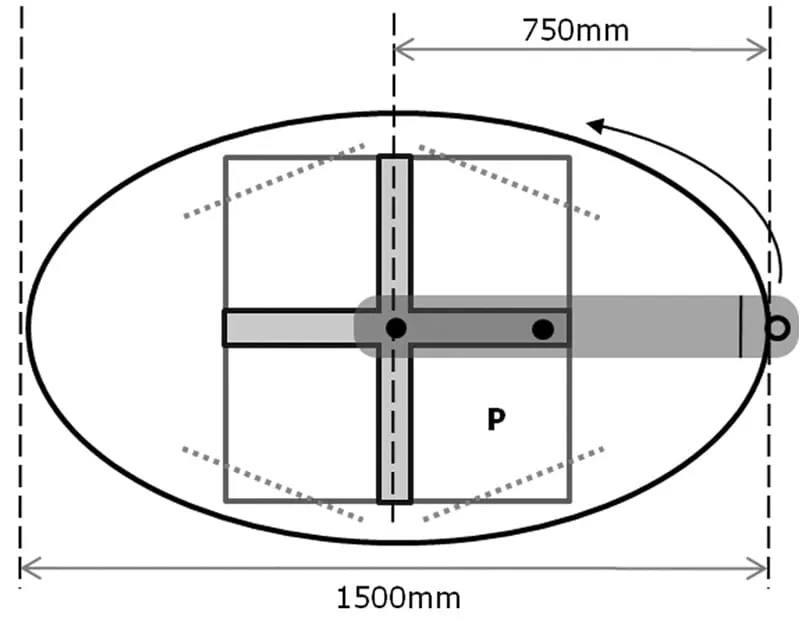

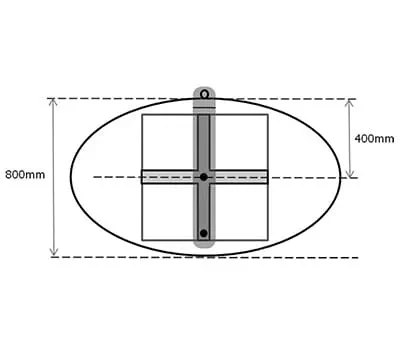

Savaime suprantama, taip pat galite išgręžti tik dvi reikalingas angas šiuo metu gaminamai elipsei. Tarpus tarp angų apskaičiuoti lengva: 1500 x 800 mm dydžio elipsiniam stalviršiui pirmiausia apskaičiuojami 750 ir 400 mm angų atstumai. Dabar apskaičiuokite pusę frezavimo skersmens (t. y. 6 mm 12 mm skersmens frezai) ir pridėkite prie ankstesnių verčių. Todėl 1 skylė yra 756 mm atstumu nuo kopijavimo žiedo centro, o 2 skylė – 406 mm atstumu.

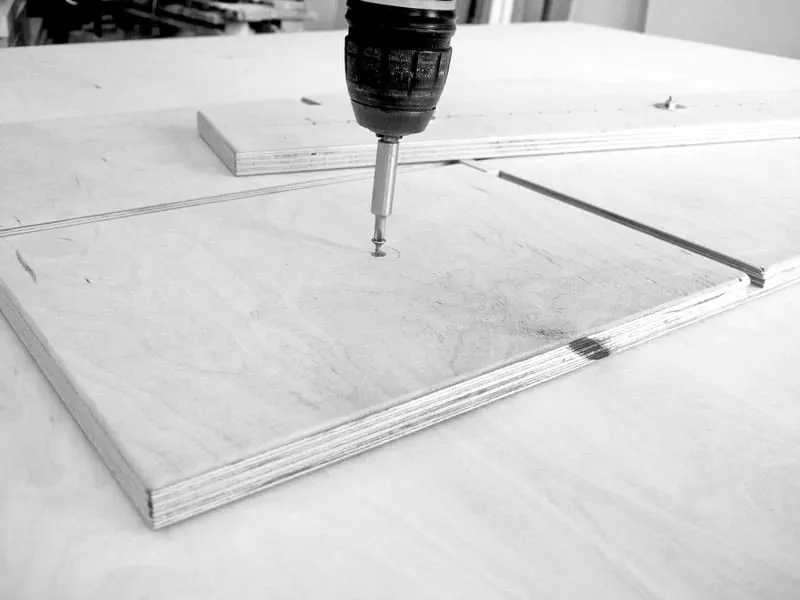

Dabar pritvirtinkite paruoštą elipsografą prie frezuojamos plokštės. Norėdami tai padaryti, pirmiausia pieštuku pažymėkite centrines plokštės ašis. Paskui sulyginkite elipsografo pagrindo plokštę su šiomis centrinėmis ašimis ir pritvirtinkite dviem mažais varžtais plokštės apatinėje pusėje arba dvipuse lipnia juosta matomoje plokštės pusėje. Naudokite tik tokią lipnią juostą, kurią galima pašalinti nepaliekant klijų likučių. Naudojant juostą su per stipriais klijais galima pažeisti ruošinį ir pagrindo plokštę.

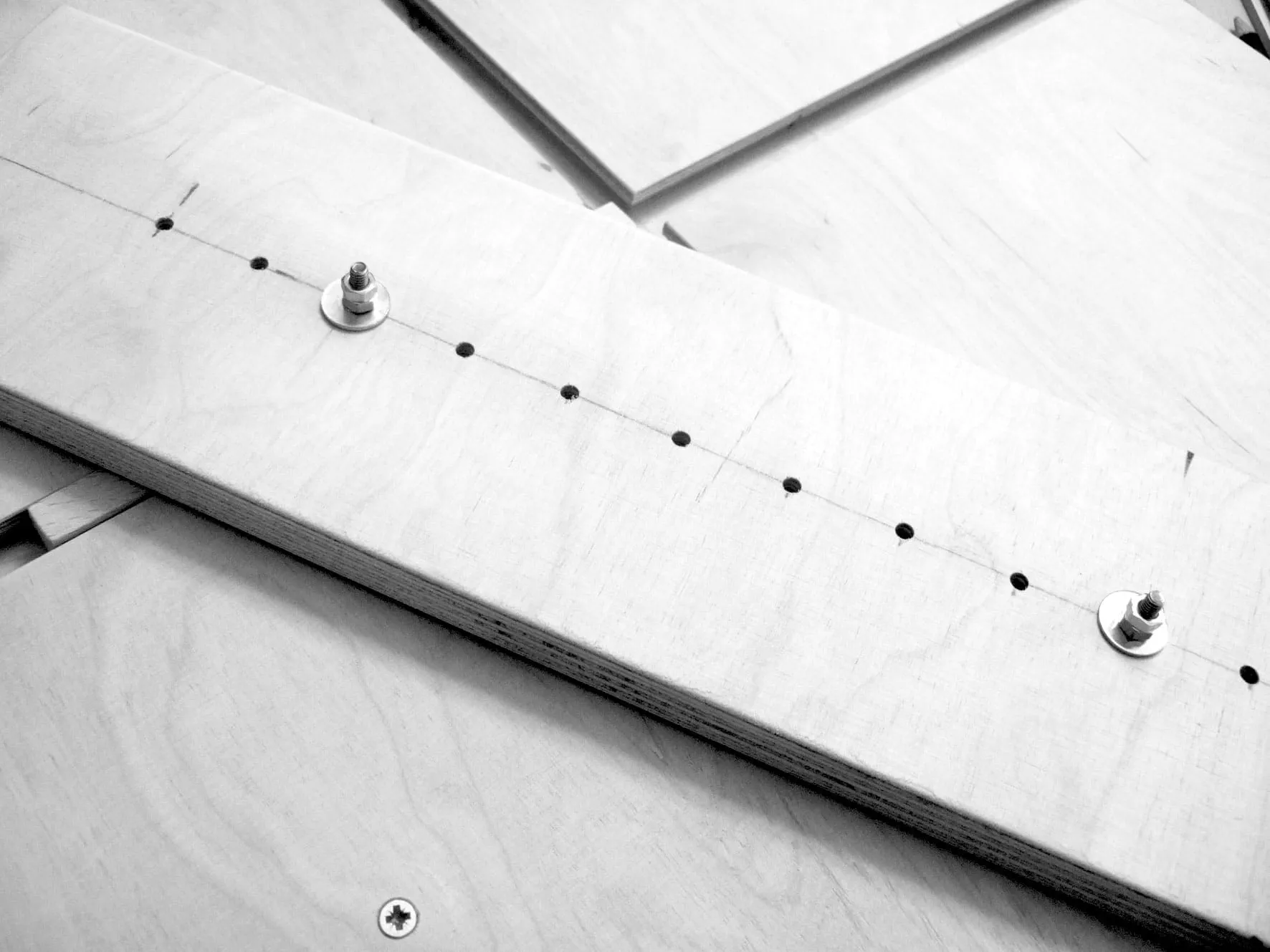

Tada įkiškite varžtus į teisingas 5 mm angas apskritimo svirtyje. Visą bloką sutvirtinkite poveržle ir dviem veržlėmis. Svarbu. Nepriveržkite varžtų per stipriai. Priveržus per stipriai, apskritimo svirtis negalės suktis virš kreipiančiųjų juostelių. Gali būti praktiška naudoti fiksuojančias veržles. Tai neleis visam blokui atsilaisvinti ir padės išvengti netikslumų frezuojant.

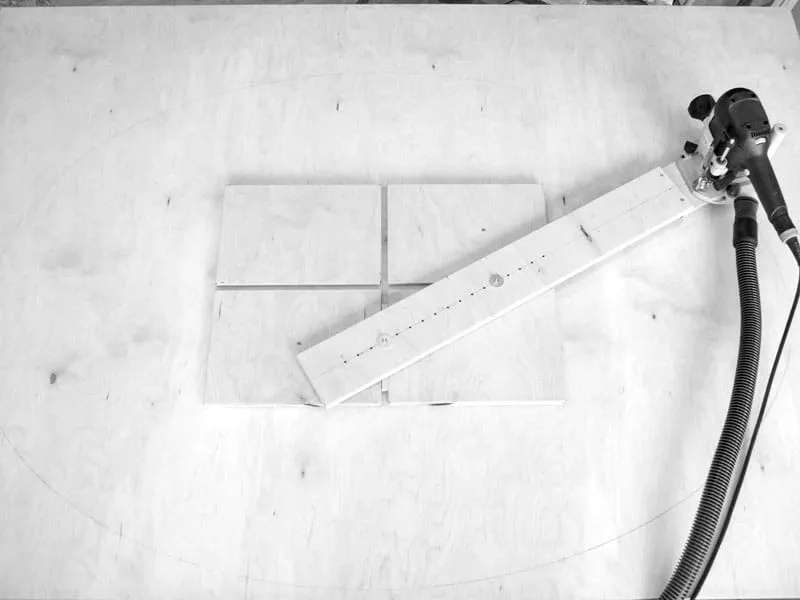

Tada išfrezuoti elipsę bus nepaprastai lengva. Frezerį galima lengvai ir saugiai vesti, naudojant kopijavimo žiedą ant apskritimo svirties. Tai praktiškai pašalina netikslumų tikimybę frezuojant. Iliustracijoje taip pat aiškiai parodyta žingsninio skriestuvo funkcija. Tai užtikrina frezerio atramą ir apsaugo nuo jo apsivertimo. Tačiau tai taip pat reiškia, kad naudojamos frezos ašmenys turi būti ilgi, kad perpjautų visą plokštę.
Šis įrenginys leidžia lengvai ir greitai išfrezuoti tobulą elipsę, negaištant laiko sudėtingoms skaičiavimų formulėms. Priklausomai nuo elipsės dydžio, frezuojant gali prireikti pagaminti mažesnę arba didesnę pagrindo plokštę. Kreipiančiąsias liniuotes ir apskritimo svirtį galima pakartotinai naudoti su nauja pagrindo plokšte. Frezuojant būtina užtikrinti, kad kreipiančiosios juostelės sklandžiai judėtų pagrindo plokštės kregždės uodegos formos grioveliuose. Jei reikia, kad būtų lengviau galima naudoti tepalą arba ūkinį muilą.

Patarimas. Visiems skaitantiems tėvams – jei freza jau paruošta, labai lengva pagaminti mini elipsografą naudoti su pieštuku. Mechanizmas yra labai paprastas ir elipsę sugebės nupiešti net mažieji!
