Didelio formato plytelių pjaustymas

große Fliesen schneiden
Didelio formato plytelių pjaustymas gali sukelti nenumatytų iššūkių. Šiame vadove paaiškinama, kokie įrankiai ir priedai reikalingi, kad procesas vyktų sklandžiai.

    Aprašymas

    Pjaustydami didelio formato plyteles, plytelių klojėjai dažnai susiduria su šiais pagrindiniais iššūkiais. Pirma, plyteles sunku pernešti iš vienos vietos į kitą. Be to, yra nelengva jas sutalpinti ant plytelių pjaustymo staklių. Norint supjaustyti plyteles, galima naudoti rankinį kampinį šlifuoklį, bet tai yra laikui imlus darbas, o pjūvis dažnai būna nelygus. Didelio formato plytelių apdirbimui rekomenduojame naudoti mūsų pjovimo sistemą su kreipiančiąja liniuote. Ji gali būti naudojama su dulkių nusiurbimo sistema. Dar daugiau, kreipiančiąją liniuotę galima pritvirtinti prie plytelės su vakuuminiu spaustuvu („GECKO“). Tokiu būdu plyteles galima pjauti netgi uždarose patalpose.

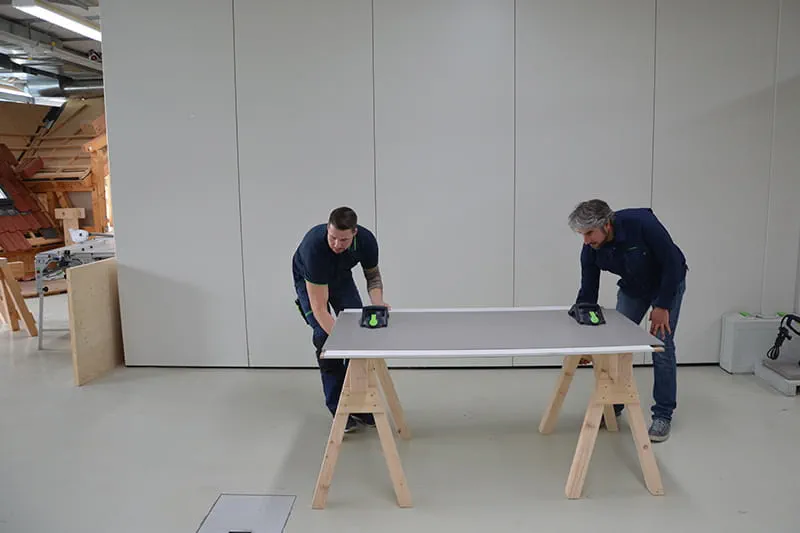

    Grossformatige fliesen transportieren

    Įrankiai ir priedai

    Alternatyva

    Pasiruošimas

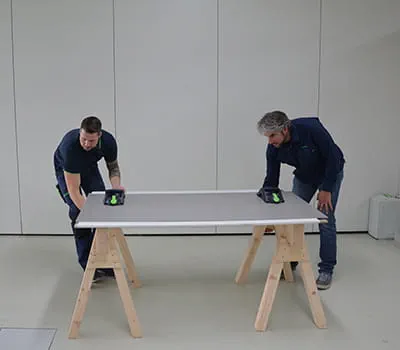

    • Prieš pradėdami pjauti didelio formato plyteles būtinai uždenkite grindis. Taip pat įsitikinkite, kad erdvė yra pakankama, kad darbo procese nepažeisti jokių daiktų ar pačių plytelių. Taip pat naudokite reikiamas asmeninės saugos priemones. Yra rekomenduojama dėvėti apsauginius akinius ir klausos apsaugą.

      +
      vorbereitung

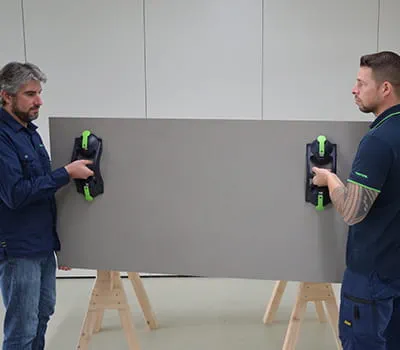

    • Yra rekomenduojama didelių plytelių pakėlimui naudoti vakuuminį spaustuvą („GECKO“). Jis palengvina plytelių pakėlimą ir nešimą. Kad priedas kuo tvirčiau prisispaustų prie plytelės, jos paviršius turi būti švarus ir be dulkių.

      +
      mit gecko anheben

    Procesas

    • Didelio formato plytelių perkėlimui ant tinkamo pagrindo naudokite „GECKO“.

      +
      Großformatige Fliese auf geeignete Unterlage ablegen

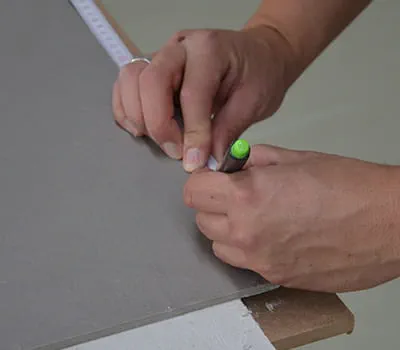

    • Pažymėkite pjovimo linijas ir išlygiuokite kreipiančiąją liniuotę pagal žymėjimus.

      +
      Zeichnen Sie ihr Maß an

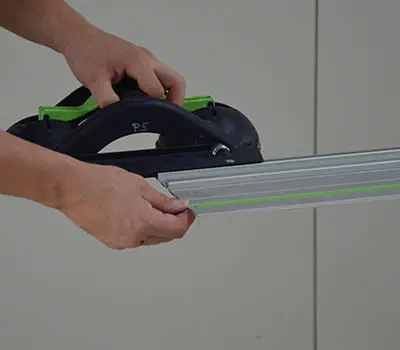

    • Naudokite „GECKO“, kad įtvirtinti kreipiančiąją liniuotę ant plytelės paviršiaus.

      +
      Führungsschiene und Gecko

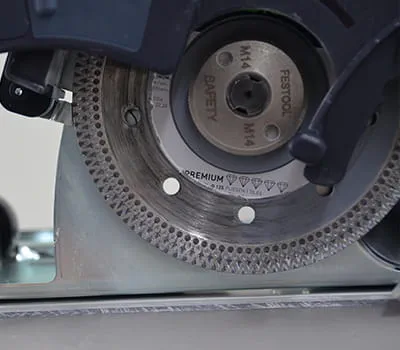

    • Paimkite „DSC-AG 125“ pjovimo sistemą ir įsitikinkite, kad yra sumontuotas tinkamas deimantinis pjovimo diskas („TL-D 125 Premium“).

      +
      DSC-AG 125 mit Diamanttrennscheibe

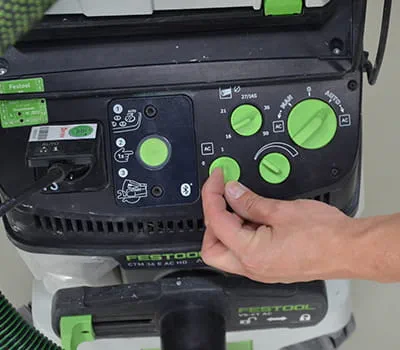

    • Tada prie pjovimo sistemos prijunkite „CTM 36 E AC“ dulkių siurblį. Dėl susidarančio dulkių kiekio rekomenduojame dirbti su 36 mm skersmens siurbimo žarna. Įsitikinkite, kad visi parametrai nustatyti teisingai (žarnos skersmuo, įjungta „AC“ funkcija, režimas nustatytas į „AUTO“).

      +
      CTM 36 E AC

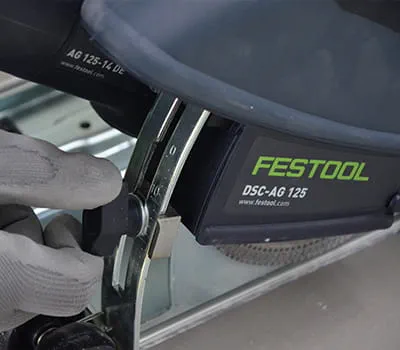

    • Dabar nustatykite reikiamą pjovimo gylį.

      +
      Tiefe einstellen

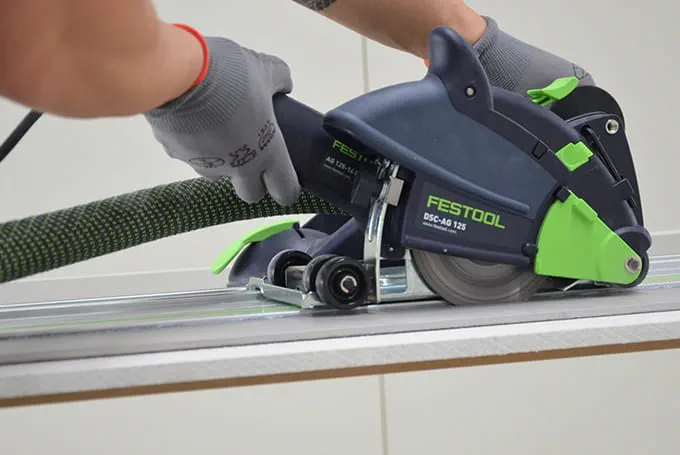

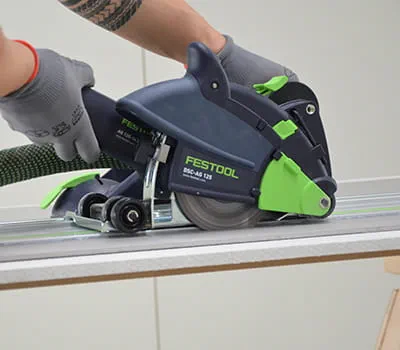

    • Padėkite pjovimo sistemą ant kreipiančiosios liniuotės ir įjunkite. Pradėkite pjauti. Kad pasiektumėte geriausią rezultatą, pjaukite atsargiai ir neskubėdami.

      +
      Trennen

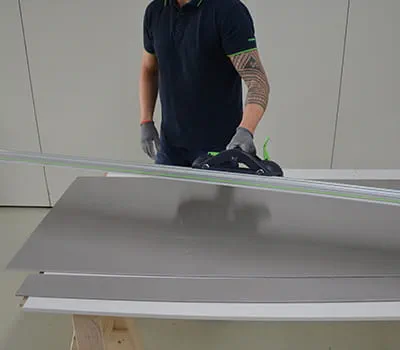

    • Baigę pjauti, atleiskite „GECKO“ spaustuvus ir nuimkite kreipiančiąją liniuotę.

      +
      Führungsschiene lösen

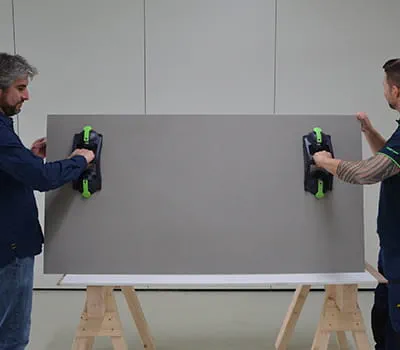

    • Dabar naudokite „GECKO“, kad pakelti ir nunešti plytelę į montavimo vietą.

      +
      Fliese anheben
