Dekoratyvinių griovelių frezavimas baldų fasaduose

Dekoratyvinių griovelių frezavimas
Dekoratyvinių griovelių frezavimas medinių baldų fasaduose yra puikus būdas sukurti įrėmintą vaizdą. Šiame vadove paaiškinama, kaip nustatyti, kurį įrankį naudoti griovelių frezavimui ir kurį būdą pasirinkti, norint vėliau suapvalinti ruošinio išorinius kraštus. Jame paaiškinama, kaip sukonfigūruoti frezerį ir į kokius matmenis reikia atsižvelgti.

    Aprašymas

    Be klasikinio rėmo dizaino, kurį galima greitai ir lengvai sukurti naudojant galinę frezą ir kontraprofilinę frezą, naudotojai taip pat gali profiliuoti laminuotas lentas ir išfrezuoti dekoratyvinius griovelius medienoje. Tai sukuria kontraprofilinio dizaino įspūdį, taip padidinant baldų fasadų, pagamintų iš lengvai apdorojamų medžiagų, pvz., laminuotų plokščių, vertę.
    Rėmo dizaino kūrimas apima 3 skirtingus darbo etapus. Pirmas žingsnis yra vertikalus frezavimas, antras – horizontalus frezavimas. Trečiasis darbo žingsnis apima išorinių kraštų apvalinimą po frezavimo. Žinoma, antrąjį darbo etapą galima praleisti, jei norima atlikti tik vertikalų frezavimą.

    Įrankiai ir priedai

    Šiame pavyzdyje rekomenduojama naudoti šiuos įrankius ir priedus:

    Alternatyva

    Kaip alternatyva gali būti naudojami šie įrankiai ir priedai:

    Pasiruošimas

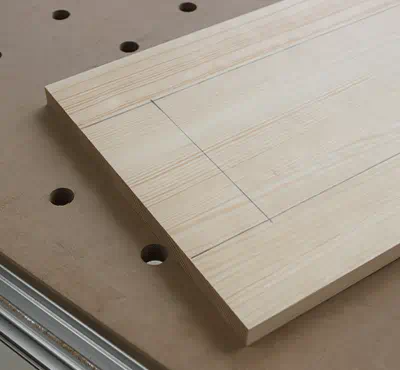

    • Norėdami išfrezuoti rėmą, atlikite toliau nurodytus parengiamuosius darbus:
      visoms frezavimo operacijoms pažymėkite atitinkamą frezos vidurio liniją ir jos ribas.

      +
      Pažymėkite centrinę frezos liniją

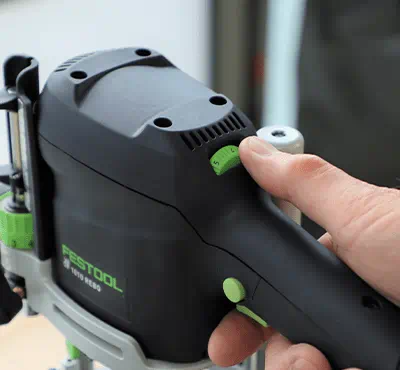

    • Dabar išlygiuokite frezerį. Atlikite šiuos veiksmus:

      Į frezerį sumontuokite profilinę frezą be kreipiančiojo guolio; frezerio kotelis turi būti įdėtas į griebtuvą iki minimalaus užspaudimo gylio, kad freza būtų tvirtai laikoma.

      Sumontuokite ant frezerio adapterį, skirtą valdymui ant kreipiančiosios liniuotės.

      Padėkite frezerį ant kreipiančiosios liniuotės, kad galėtumėte jį sureguliuoti.

      Nustatykite greičio lygį pagal medienos rūšį, frezą ir frezos skersmenį (reikšmes rasite atitinkamoje lentelėje, esančioje naudojimo instrukcijose).

      +
      Frezerio nustatymas

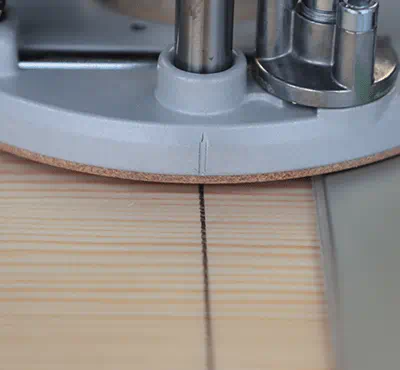

    • Priveržkite ruošinį ant daugiafunkcio stalo su tvirtinamaisiais elementais arba spaustuvais taip, kad pirmiausia būtų galima apdoroti vieną iš vertikalių linijų. Atstumas x nuo pažymėtos linijos iki kreipiančiosios liniuotės krašto priklauso nuo frezos skersmens ir apskaičiuojamas taip:

      x = frezos skersmuo mm / 2 + 2 mm

      42 mm profilio frezos atveju atstumas sudaro 23 mm.

      +
      Atstumo skaičiavimas

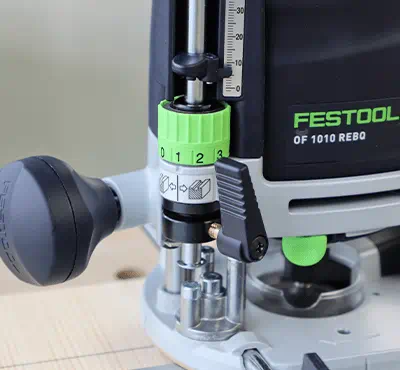

    • Profilio frezai nustatykite 8 mm frezavimo gylį. Šioje vietoje nebus išsamiai paaiškinama, kaip nustatyti frezavimo gylį. Tai aprašyta naudojimo instrukcijose.

      Nustatykite atstumą nuo frezerio iki liniuotės. Tai darydami naudokite pažymėtas linijas ir ant frezerio pado esančias įpjovas, kurios tiksliai žymi frezos vidurį.

      +
      Frezavimo gylio nustatymas

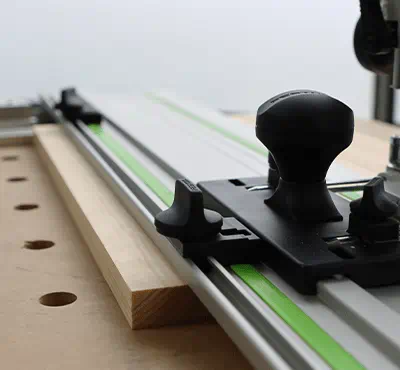

    • Nukreipkite įrankį iki pirmosios linijos ir įdėkite ten kreipiamąjį ribotuvą. Nukreipkite įrankį iki frezavimo griovelio galo ir ten uždėkite antrą kreipiamąjį ribotuvą. Naudojant anksčiau pažymėtą liniją ir milimetrų displėjų ant atramos, šiuos nustatymus galima sureguliuoti neįtikėtinai tiksliai.

      Kreipiamasis ribotuvas nėra būtinas vertikaliam frezavimui.

      +
      Kreipiamojo ribotuvo padėties nustatymas

    Procesas

    • Frezavimą atlikite taip:

      Teisingai nustatykite frezerį ant liniuotės.

      Dabar įjunkite frezerį ir įleiskite į ruošinį. Įjungdami frezerį, visada įsitikinkite, kad freza neliečia ruošinio.

      Veskite frezerį išilgai liniuotės, tik ne per lėtai, nes priešingu atveju freza gali sudeginti medžiagą.

      Baigę frezuoti, ištraukite frezą iš ruošinio ir išjunkite.

      Frezerį nuimkite nuo liniuotės tik tada, kai freza sustojo.

      +

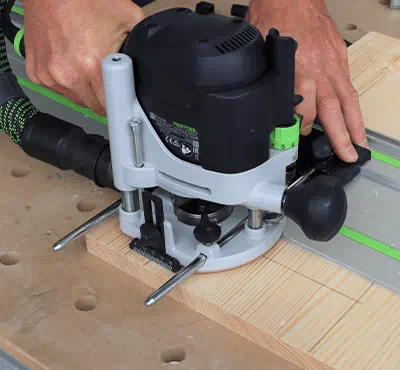

      Frezavimo nustatymas

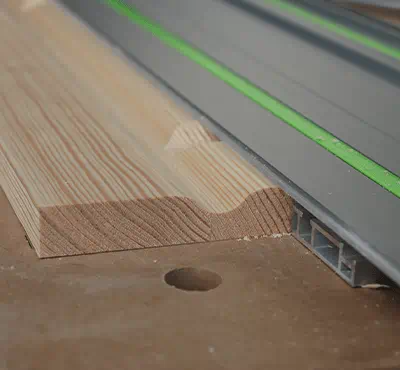

    • Jei vertikalūs pjūviai yra ištisiniai, kreipiamojo ribotuvo galima nenaudoti. Frezeriui veikiant tiesiog įleiskite į ruošinį ir išeikite iš ruošinio pjovimo pabaigoje.  Kitu atveju, vertikaliam frezavimui taikoma ta pati procedūra kaip ir horizontaliajam frezavimui.

      +
      Vertikalus frezavimas

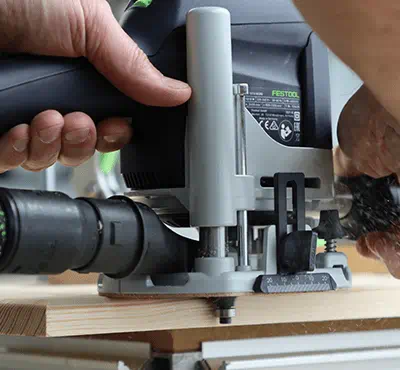

    • Trečiajame etape ruošinio išorinių kraštų apvalinimui frezeryje yra įtvirtinama suapvalinimo freza su rutuliniu guoliu.

      Šiam darbo etapui mediena yra tvirtinama prie daugiafunkcio stalo taip, kad būtų galima prieiti prie dviejų kraštų. Reguliuojant pjovimo gylio nustatymą, kreipiančiojo guolio varžtą galima uždėti ant ruošinio ir naudoti nuliniam nustatymui. Tuomet yra nustatomas 18 mm griovelio frezavimo gylis.

      +
      Išorinių kraštų apvalinimas

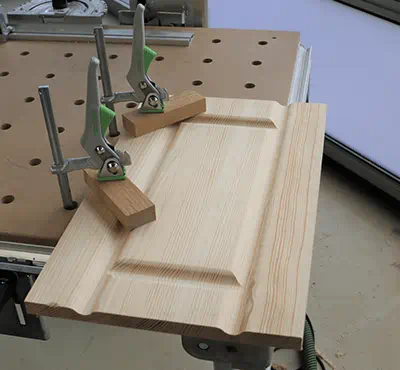

    • Apvalinant išorinius ruošinio kraštus, pirmiausia apdorojami galiniai kraštai. Tada apdorojami ruošinio išilginiai kraštai.

      +
      Išorinių kraštų apvalinimas
