Medinių daugiakampių pjovimas

Daugiakampių pjovimas
Nesvarbu, ar pjausite tiksliai 45° ar kitu kampu, tai galėsite lengvai atlikti su „PRECISIO“ pjūklu. Pjaunant daugiakampius, pravartu naudoti šablonus, ypač kai reikia išpjauti kelis vienodus elementus. Vienas šablonas leis pagaminti įvairių dydžių daugiakampius. Šiame taikymo pavyzdyje aprašoma, kaip atlikti tikslų pjūvį kampu staliniu diskiniu pjūklu.

    Aprašymas

    Dekoruojant kambarį, galima panaudoti įvairius geometrinius elementus. Naudodamiesi staliniu diskiniu pjūklu, galite tiksliai ir lengvai nukopijuoti bei išpjauti tiek taisyklingus, tiek netaisyklingus daugiakampius. Pavyzdyje aprašomas metodas tinka, gaminant kelis identiškos formos ir dydžio elementus.

    Reikalingos medžiagos:

    • Savarankiškai pagaminta atraminė juosta
    • 12–16 mm „MDF“ plokštė arba fanera šablonui
    • Dvipusė lipni juosta

    Įrankiai ir priedai

    Šiame pavyzdyje rekomenduojama naudoti šiuos įrankius ir priedus:

    Alternatyva

    Kaip alternatyva gali būti naudojami šie įrankiai ir priedai:

    Pasiruošimas

    • Atlikite šiuos parengiamuosius veiksmus.

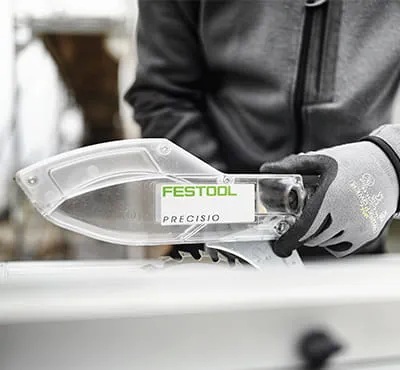

      Pirmiausia, nuimkite dulkių nusiurbimo gaubtą ir nuleiskite skėtimo peilį.

      Tada pagaminkite atraminę juostą.

      Patarimas: galima panaudoti 80 cm ilgio seną durų apvadą.

      +
      Siurbimo gaubto nuėmimas

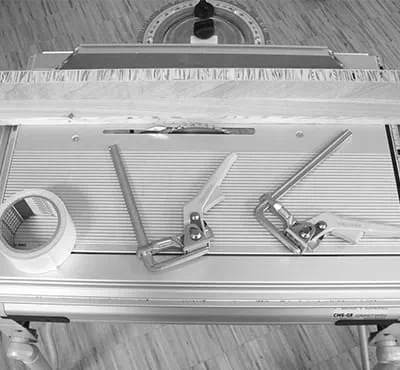

    • Dviem spaustuvais pritvirtinkite atraminę juostą prie pjūklo kampinės atramos. Tai darydami įsitikinkite, kad tarp juostos ir ruošinio lieka maždaug 3 mm tarpas.

      +
      Tvirtinimas spaustuvais

    • Nustatykite tokią pjovimo disko padėtį, kad jo dantys sutaptų su juosta. Diskas jokiu būdu neturi liestis prie juostos ar jos įpjauti.

      +

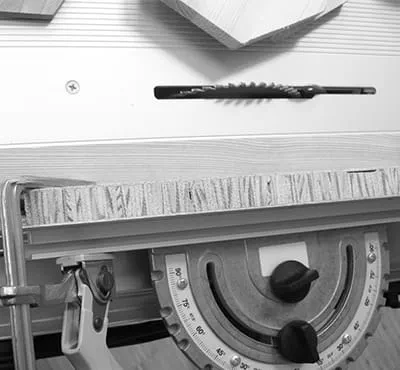

      Pjūklo disko aukščio reguliavimas

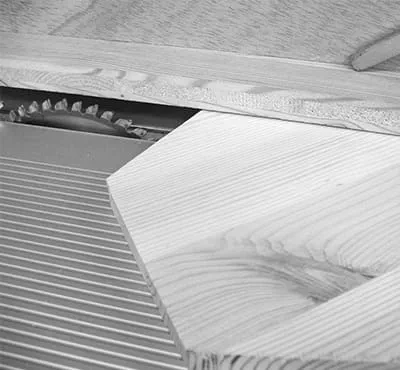

    • Norint pagaminti tikslias 1:1 kopijas, juostos kraštas turi tiksliai sutapti su pjovimo disko dantimis. Kad tai patikrinti, juosta, pritvirtinta prie kampinės atramos, perstumiama virš pjūklo disko, kad jos kraštas ir šoninis disko paviršius būtų vienoje plokštumoje. Perstumiant atraminę juostą, galima pasidaryti didesnes ar mažesnes šablono kopijas. Panaudokite nereikalingą medienos gabalą, kad išbandyti pjovimą įvairiais atstumais.

      +
      Trafareto kopijų gamyba

    Procesas

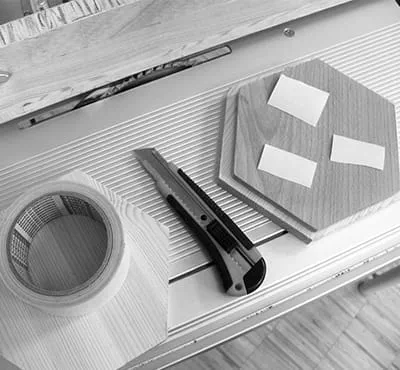

    • Pirmiausia pagaminkite tikslų daugiakampio šabloną (pvz., iš 12-16 mm storio „MDF“ plokštės).

      Plokštės, kurias pjausite pagal šabloną, turėtų būti maždaug 10-20 mm didesnės. Jas galima supjaustyti į apytikslius daugiakampius, naudojant siaurapjūklį. Tada pritvirtinkite šabloną dvipuse lipnia juosta prie ruošinio. Venkite naudoti itin stiprią lipnią juostą, kad vėliau galėtumėte lengvai atskirti dalis.

      Patarimas. Kaip alternatyvą šablono įtvirtinimui galima naudoti varžtus, jei viena detalės pusė nebus matoma.

      +
      Šablono gamyba

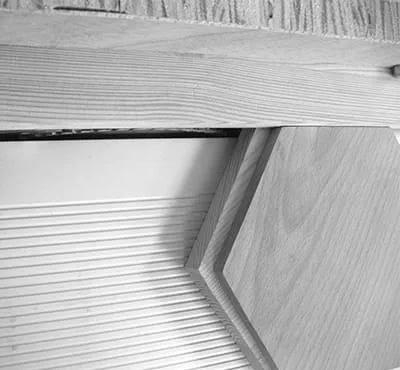

    • Kopijavimo principas yra genialiai paprastas:

      kreipdami šabloną palei atraminę juostą, Jūs tiksliai pagal šabloną atpjausite išsikišančias detalės dalis. Tokiu būdu idealiai nukopijuosite bet kokius išorinius kampus, suformuotus dviem tiesiomis linijomis, ir Jums nereikės ant kiekvieno ruošinio braižyti daugiakampį. Šis metodas netinka vidinių kampų ir išlenktų linijų pjovimui – tam naudojamas vertikalus frezeris.

      +
      Daugiakampio kopijavimas

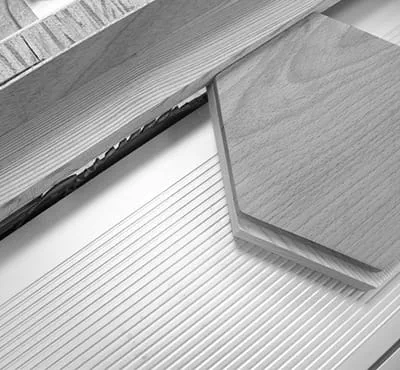

    • Kad detalės kraštas būtų tikslus ir lygus, svarbu išilgai juostos stumiamą šabloną prie jos prispausti. Tačiau jei pirmasis pjūvis nesuteikia tokių tikslių rezultatų, kokių norėtumėte, tiesiog pakartokite pjovimą. Šį procesą galite kartoti tiek kartų, kiek norite, kol šablonas pritvirtintas prie ruošinio.

      +
      Pjovimas pagal šabloną

    • Šabloną ir ruošinį atskirkite tik tada, kai esate visiškai patenkinti rezultatu. Šioje nuotraukoje pavaizduota tiksli 1:1 aštuonkampio kopija. Kartą padarę norimos formos šabloną, kiekvienam sekančiam kopijavimui užtruksite vos porą minučių. Kiekviena detalė bus tiksli šablono kopija. Joks kitas metodas nesuteiks tokio tikslumo per tokį trumpą laiką.

      +
      Kopijavimo pabaiga

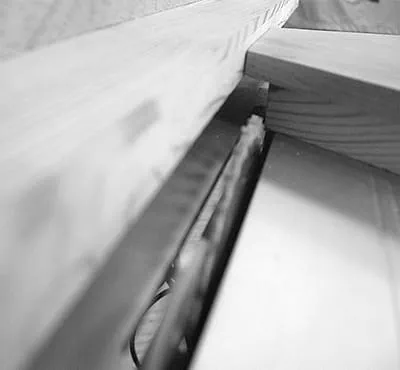

    • Jei norite padaryti mažesnę kopiją, tiesiog atitraukite lygiagrečią atramą ir juostą nuo pjovimo disko. Atstumas tarp atraminės juostos ir išorinio pjūklo disko krašto nurodo, kiek mažesnė bus kopija. Jeigu apversite ruošinį su šablonu, pamatysite šablono išsikišimą. Mažinimo atveju šablono apačią šiek tiek subraižys pjūklo diskas. Tačiau tai neturės jokios įtakos šablono naudojimui ateityje, pvz., gaminant 1:1 ar didesnes kopijas. Šablonas tinkamas naudojimui tol, kol nepažeistas jo kraštas.

      Svarbu: uždenkite darbinį įrankio paviršių. Tam galima naudoti organinį stiklą (nuotraukoje neparodyta).

      +
      Lygiagrečios atramos valdymas

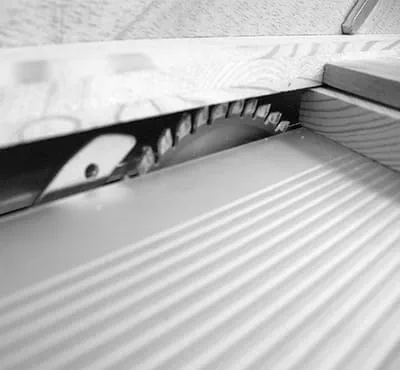

    • Norint pagaminti didesnę kopiją, atraminė juosta paprasčiausiai perstumiama toliau virš pjūklo disko. Šis metodas leidžia pagaminti iki 6 cm didesnes ir mažesnes kopijas, palyginti su šablonu. Tai leidžia greitai ir tiksliai pagaminti bet kokį kiekį įvairaus dydžio medinius daugiakampius.

      +
      Įvairių dydžių daugiakampių pjovimas
