Apskritimų frezavimas su MFS daugiafunkciu frezavimo šablonu

Apskritimų frezavimas
Frezeriu paprasta išfrezuoti bet kokio dydžio apskritimus. Šiame pavyzdyje paaiškinama, kaip atlikti visus reikalingus skaičiavimus, norint nustatyti vidinį ir išorinį spindulį ir teisingą frezavimo kryptį. Todėl naudotojai gali greitai medienoje išfrezuoti apskritimus, kreives arba apskritas skyles.

    Aprašymas

    Naudojant „MFS 400“ arba „MFS 700“ daugiafunkcį frezavimo šabloną galima greitai ir lengvai išfrezuoti spindulius, apskritas išpjovas ir apskritimus. Frezavimą apskritimu galima naudoti toliau nurodytiems ir panašiems taikymams:

    • Garso kolonėlių korpusai
    • Anga stiklui
    • Stendų gamyba
    • Plautuvės montavimas į stalviršį

    Įrankiai ir priedai

    Šiame taikymo pavyzdyje rekomenduojama naudoti šiuos įrankius ir priedus:

    Alternatyva

    Kaip alternatyva rekomenduojami šie įrankiai ir priedai:

    Pasiruošimas

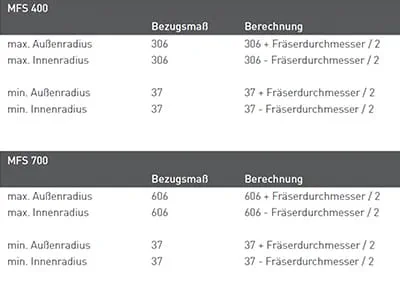

    • Didžiausią išfrezuojamą spindulį, priklausomai nuo konkretaus MFS, galima rasti lentelėje. Visais atvejais reikia atsižvelgti į frezos skersmenį ir spindulio tipą. MFS reikia rinktis pagal spindulį, kurį reikia pagaminti. Be to, MFS taip pat galima išplėsti su išplėtimo profiliais, norint sukurti dar didesnius spindulius.

      +
      Nustatykite spindulį

    • Uždėkite daugiafunkcį frezavimo šabloną pagal instrukcijas ir įdėkite apskritimo frezavimo įtaisą ir centravimo kaištį.

      Apskritimo frezavimo įtaisą sureguliuokite taip, kad jis galėtų laisvai judėti palei visą MFS griovelio ilgį. Norėdami tai padaryti, padėkite apskritimo frezavimo įtaisą ant vieno kampo ir priveržkite atitinkamą tvirtinimo varžtą ant MFS. Tada įspauskite apskritimo frezavimo įtaisą į kitą kampą, sulygiuokite MFS, priveržkite atitinkamą tvirtinimo varžtą ant MFS ir patikrinkite, ar apskritimo frezavimo įtaisas lengvai juda.

      Daugiafunkcio frezavimo šablono reguliavimas:

      • Išoriniam spinduliui:
        Atimkite pusę frezos skersmens iš spindulio ir nustatykite tai, naudodami skalę ir „0“ žymę ant MFS apskritimo frezavimo įtaiso, tada prispauskite.

        Pavyzdys: Išorinis spindulys 200 mm; frezos skersmuo 14 mm
        Nustatytas matmuo: 200 mm - (14 mm/2) = 193 mm.

      • Vidiniam spinduliui:
        Pridėkite pusę frezos skersmens prie spindulio ir nustatykite tai, naudodami skalę ir „0“ žymę ant MFS apskritimo frezavimo įdėklo, tada prispauskite.

        Pavyzdys: vidinis spindulys 200 mm; frezos skersmuo 14 mm
        Nustatytas matmuo 200 mm + (14 mm/2) = 207 mm.

      Frezerio paruošimas frezuoti apskritimą:
      • Ant frezerio sumontuokite 30 mm skersmens kopijavimo žiedą (pridedama prie OF 1400).
      • Pritvirtinkite dulkių siurblio priedą ir siurbimo žarną.
      • Įstatykite griovelio frezą į frezerį ir priveržkite.
      • Nustatykite 6 greitį.

      +

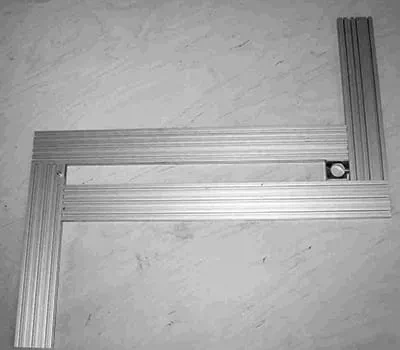

      Pritvirtinkite daugiafunkcį šabloną

    Procesas

    • Ruošinyje, apskritimo centre, išgręžkite 8 mm skersmens angą.

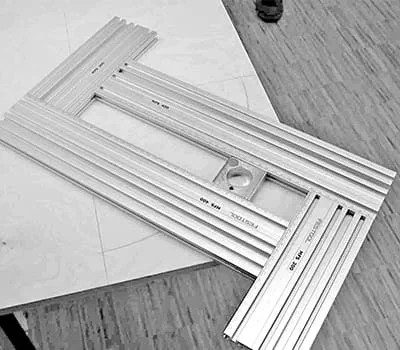

      Į ruošinyje esančią angą įkiškite daugiafunkcį frezavimo šabloną su apskritimo centravimo įtaisu.

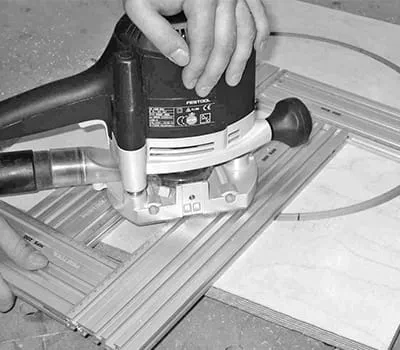

      Įstatykite frezerį į apskritimų frezavimo įtaisą.

      Nustatykite frezavimo gylį ir padarykite įleidžiamąjį pjūvį.

      +
      Įstatykite apskrito centravimo kaištį

    • Daugiafunkcį frezavimo šabloną kartu su frezeriu nuveskite iki žymos arba frezavimo pradžios (apskritimo).

      Atkreipkite dėmesį į frezavimo kryptį.

      Jei apskritimas arba griovelis frezuojamas iš kietos medžiagos, frezerį kartu su šablonu galima judinti prieš arba pagal laikrodžio rodyklę.

      Pavyzdžiui, jei apskritimas jau buvo grubiai išpjautas siaurapjūkliu arba jei jį reikia frezuoti pakartotinai, išorinį spindulį reikia frezuoti prieš laikrodžio rodyklę, o vidinį – pagal laikrodžio rodyklę, kad frezeris būtų vedamas atbuline kryptimi.

      +
      Nustatykite frezerį

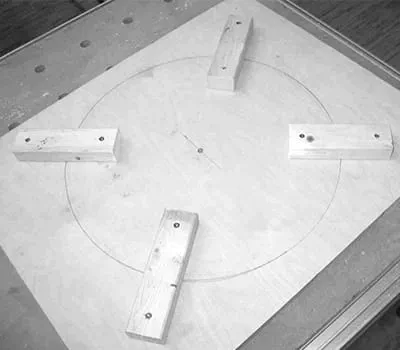

    • Patarimas. Frezuodami apskritas išpjovas turėkite omenyje, kad centras, aplink kurį sukasi MFS, nebėra patikimai įtvirtintas. Norint užtikrinti patikimą centro padėtį frezuojant apskritimus frezeriu, prie galinės ruošinio dalies pritvirtinama jungtis su trimis arba keturiomis medinėmis atramomis. Frezuojant medžiagą šios medinės atramos bus šiek tiek įpjautos, tačiau vis tiek užtikrins patikimą sujungimą.

      +
      Pritvirtinkite jungtį su pagalbine mediena
