Smėlio dėžė vaikams

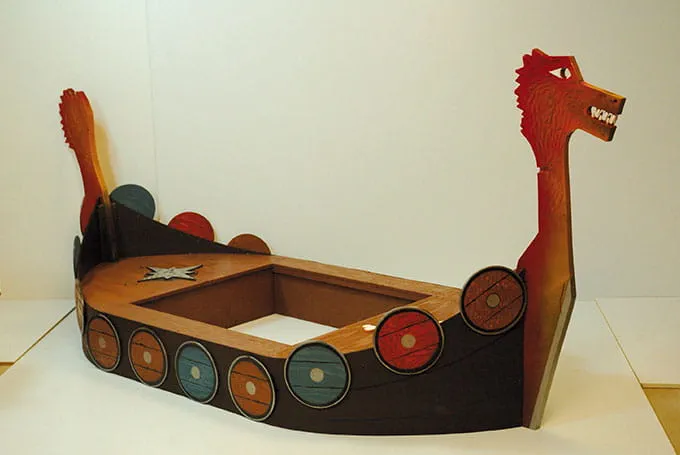

Vikingų stiliaus smėlio dėžė
​Smėlio dėžė
Ar gi nesvajojote vaikystėje turėti tikrą piratų laivą žaidimams? Tai sodo projektas, leidžiantis visai šeimai įgyvendinti vaikystės svajonę. Idėja – pastatyti nepaprastą smėlio dėžę, kuri tarnaus kaip pagrindinis laivo elementas. Ilgainiui idėjų ir pasiūlymų atsirado vis daugiau. Šią žaidimų valtį taip pat galima sukurti pagal jūsų idėjas. Pavyzdžiui, burė apsaugai nuo saulės yra tik viena papildoma detalė, kurią būtų galima pridėti. Arba smėlio dėžės dangtis, kuris yra pakankamai stabilus, kad būtų naudojamas kaip laivo denis. Konstrukcijos pagrindas ir denis yra pagaminti iš 18 mm storio faneros lakštų, kurie yra klijuoti vandeniui atspariu būdu. Galva ir uodega išpjautos iš statybinės lentos. Apkala ir skydai sukurti iš plonų vandeniui nelaidžios faneros lakštų (6 mm ir 8 mm). Visur buvo naudojami nerūdijančio plieno varžtai. Laivo dažymas užtruks beveik tiek pat laiko, kiek ir jo statyba, tačiau dėl šios savybės ši žaidimų įranga yra tokia unikali.

    Medžiagos

    • Pozicija 1*: 2 vnt.; denio plokštė, priekinė ir galinė, ilgis 1180, plotis 739, storis 18; BFU fanera
    • Pozicija 2: 2 vnt.; denio plokštė, šoninė; 1000 x 150 x 18; BFU fanera
    • Pozicija 3: 2 vnt.; smėlio dėžė, priekinė ir galinė, 966 x 248 x 18; BFU fanera
    • Pozicija 4: 2 vnt.; smėlio dėžė, šoninė 1050 x 248 x 18; BFU fanera
    • Pozicija 5: 2 vnt.; atramos, šoninės 300 x 230 x 18; BFU fanera
    • Pozicija 6: 2 vnt.; įžeminti statramsčiai, šoniniai 1086 x 107 x 18; BFU fanera
    • Pozicija 7: 2 vnt.; pagrindo plokštė, priekinė ir galinė, 750 x 296 x 18; BFU fanera
    • Pozicija 8: 2 vnt.; priekinis ir galinis sutvirtinimas; 550 x 230 x 18; BFU fanera
    • Pozicija 9: 2 vnt.; galva ir uodega; 230 x 100 x 18; BFU fanera
    • Pozicija 10: 4 vnt.; tvirtinimo tašeliai apkalai; 300 x 35 x 30; eglė, pušis
    • Pozicija 11: 4 vnt.; apkala; maždaug 1500 x 600 x 6; BFU fanera
    • Pozicija 12: 20 vnt.; apvalus skydas, skersmuo 250; storis 8; BFU fanera
    • Pozicija 13: 1 vnt.; drakono galva; 1370 x 420 x 40; eglė, pušis
    • Pozicija 14: 1 vnt.; drakono uodega; 1150 x 260 x 40; eglė, pušis
    • Pozicija 15: 4 vnt.; išilginiai sutvirtinimai; 400 x 248 x 18; BFU fanera
     Visi matmenys nurodyti mm
    * Pozicija brėžinyje

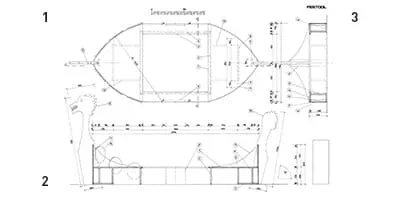

    Konstrukcinis brėžinys

    Smėlio dėžė

    Konstrukcinis brėžinys, mastelis 1:5

    1. Vaizdas iš viršaus
    2. Vaizdas iš šono
    3. Vaizdas iš priekio
    Atsisiųsti konstrukcinį planą

    Įrankiai

    Įrankiai
    Priedai

    Papildomi įrankiai



    • Kaltas
    • Laikiklis

    Darbo žingsniai

    Nuosekli vikingų stiliaus smėlio dėžės statybos instrukcija

    • 1 žingsnis

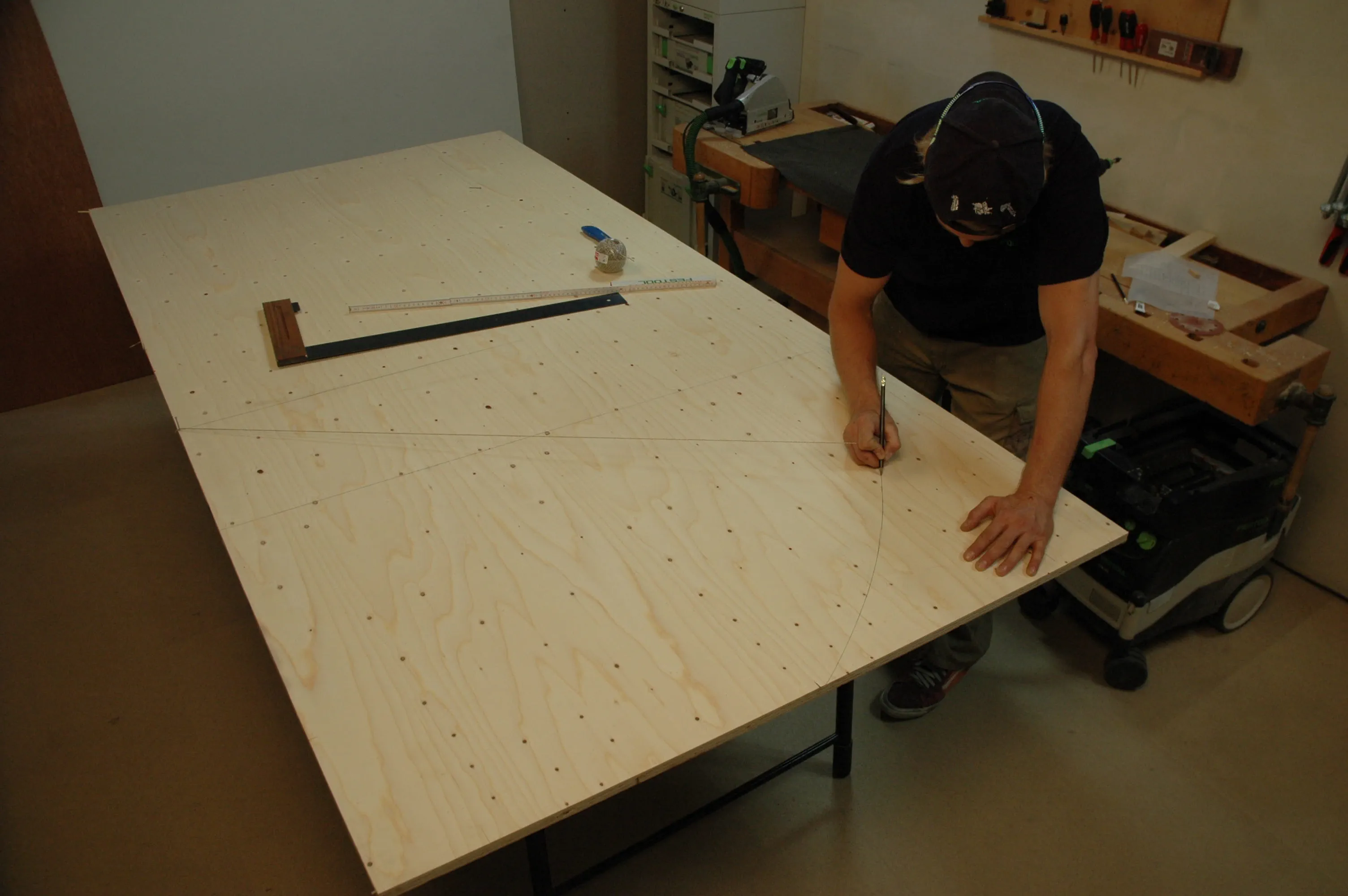

      Naudokite virvės gabalėlį, kad pažymėtumėte abi kreives ant dengiamosios plokštės (1 pozicija). Pirma, ant lentos pažymėkite denio plokštelės plotį. Tada priekinėje pusėje pažymėkite centrinį tašką ir nubrėžkite galvos ir uodegos kontūrus.

      +

    • 2 žingsnis

      Įdėkite vinį į pirmąjį centrinį tašką ir pritvirtinkite prie jo virvelę. Kitame virvelės gale padarykite kilpą ir pritvirtinkite pieštuką. Pirmiausia nubrėžkite abi kreives ant denio plokštės, išpjaukite jas ir perkelkite kreivę ant kitos denio plokštės ir pagrindo plokštės (6 pozicija).

      +

    • 3 žingsnis

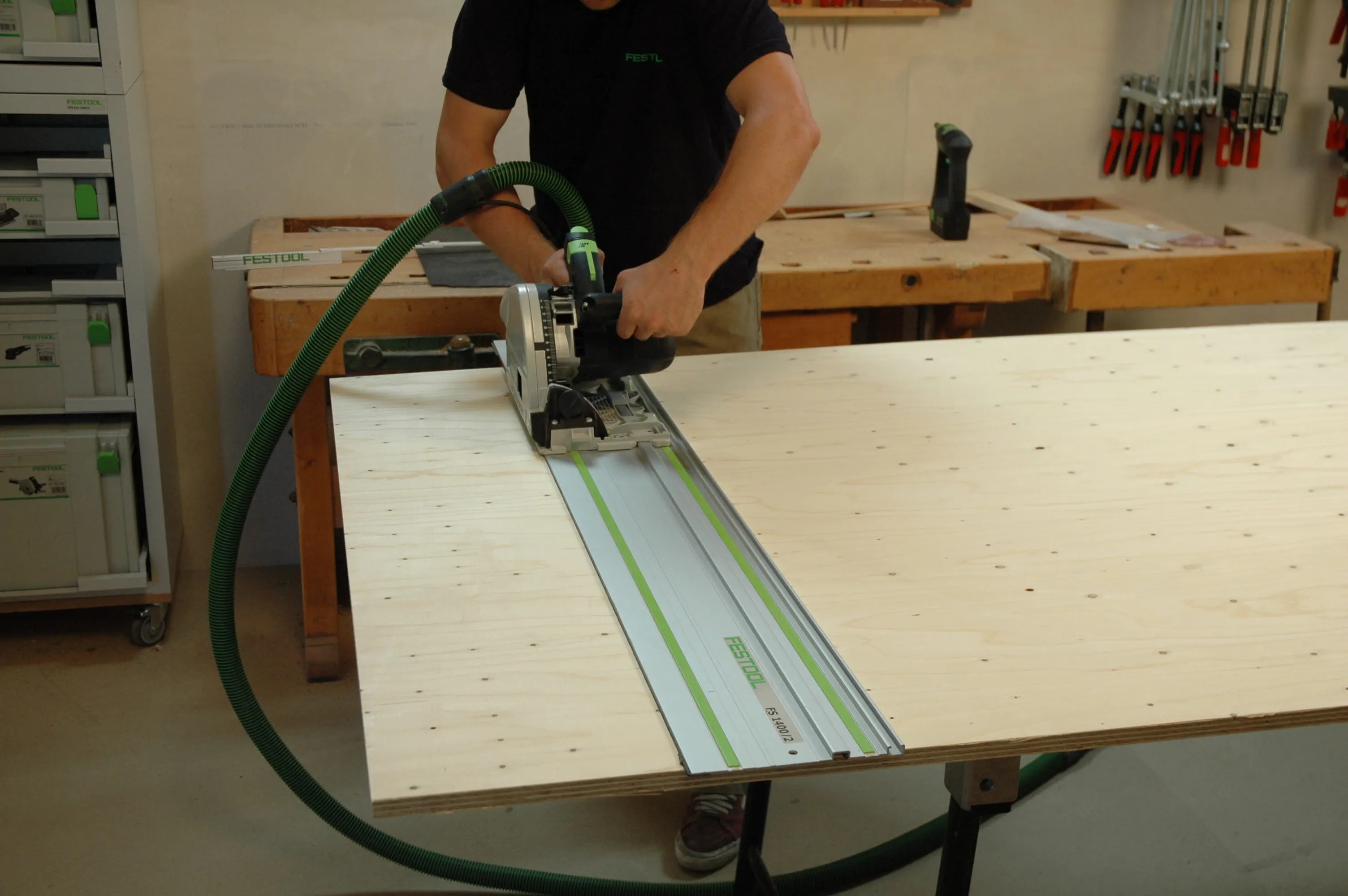

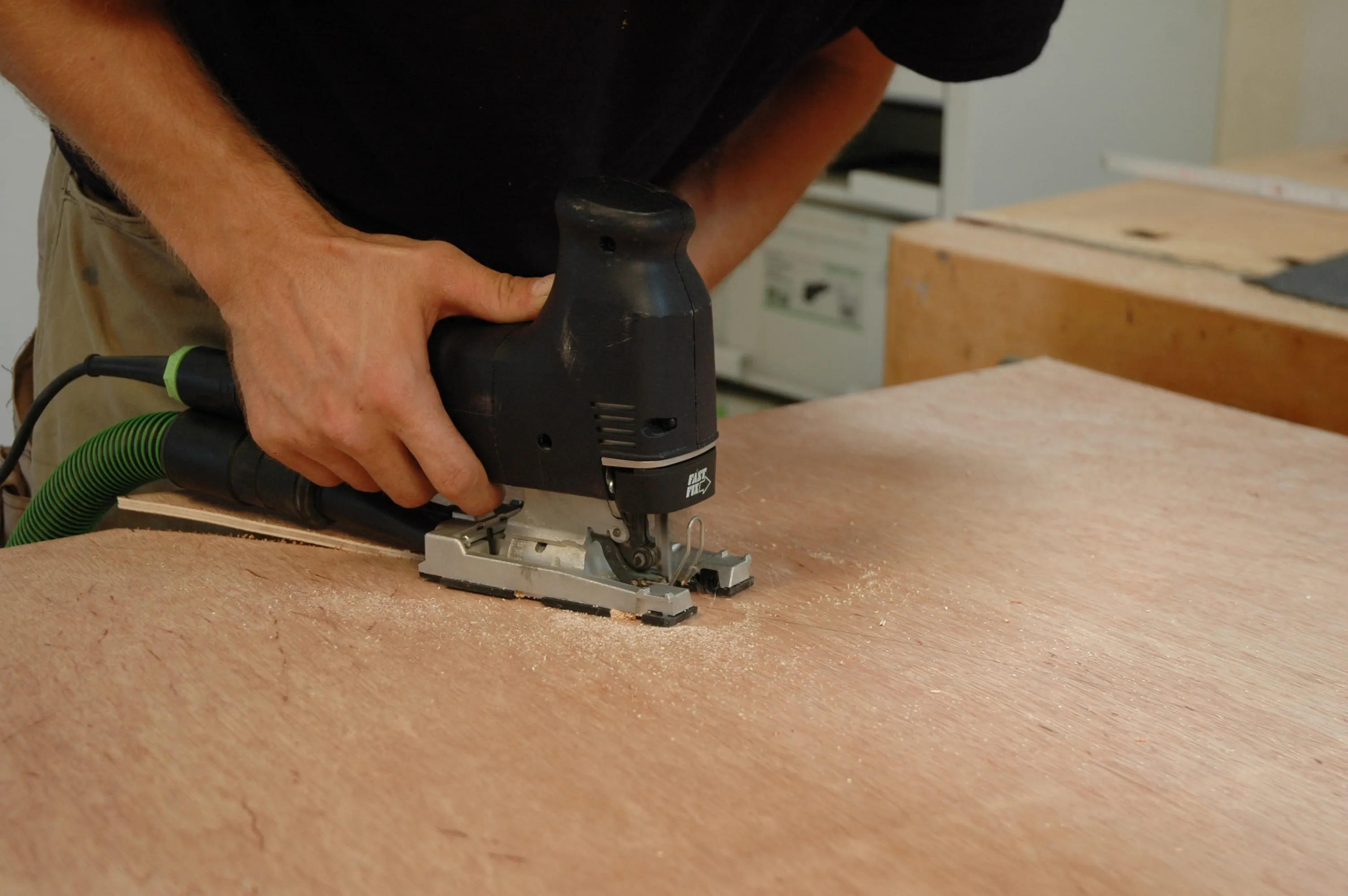

      Naudodami siaurapjūklį, išpjaukite tris dalis ir nupjautus kraštus nušlifuokite rankiniu šlifavimo blokeliu. Tiesias lentas galima pjauti naudojant rankinį diskinį pjūklą ir kreipiančiąją liniuotę. Atskirų dalių išpjovimą taip pat galima užsakyti tokias paslaugas teikiančiose įmonėse.

      +

    • 4 žingsnis

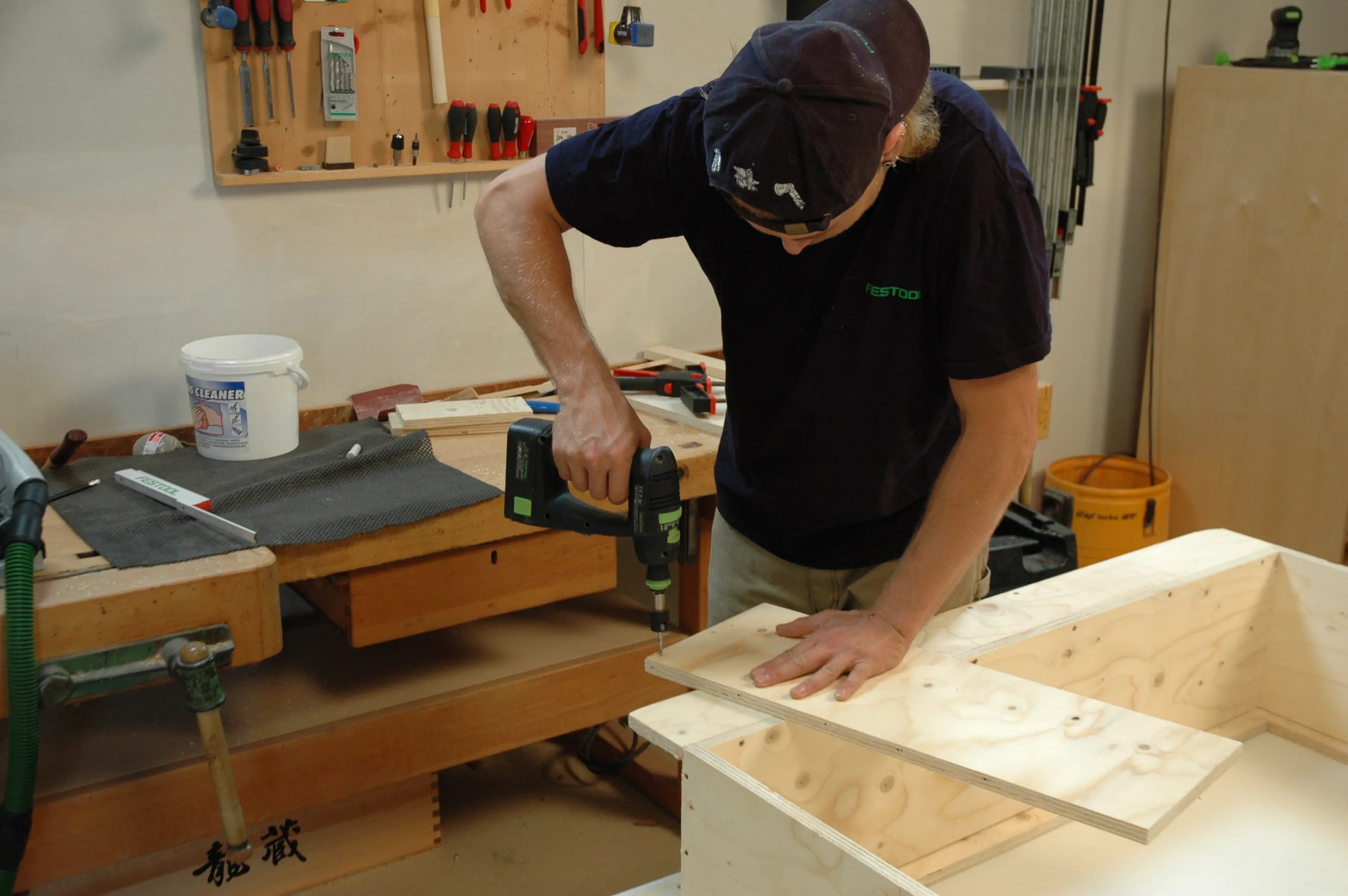

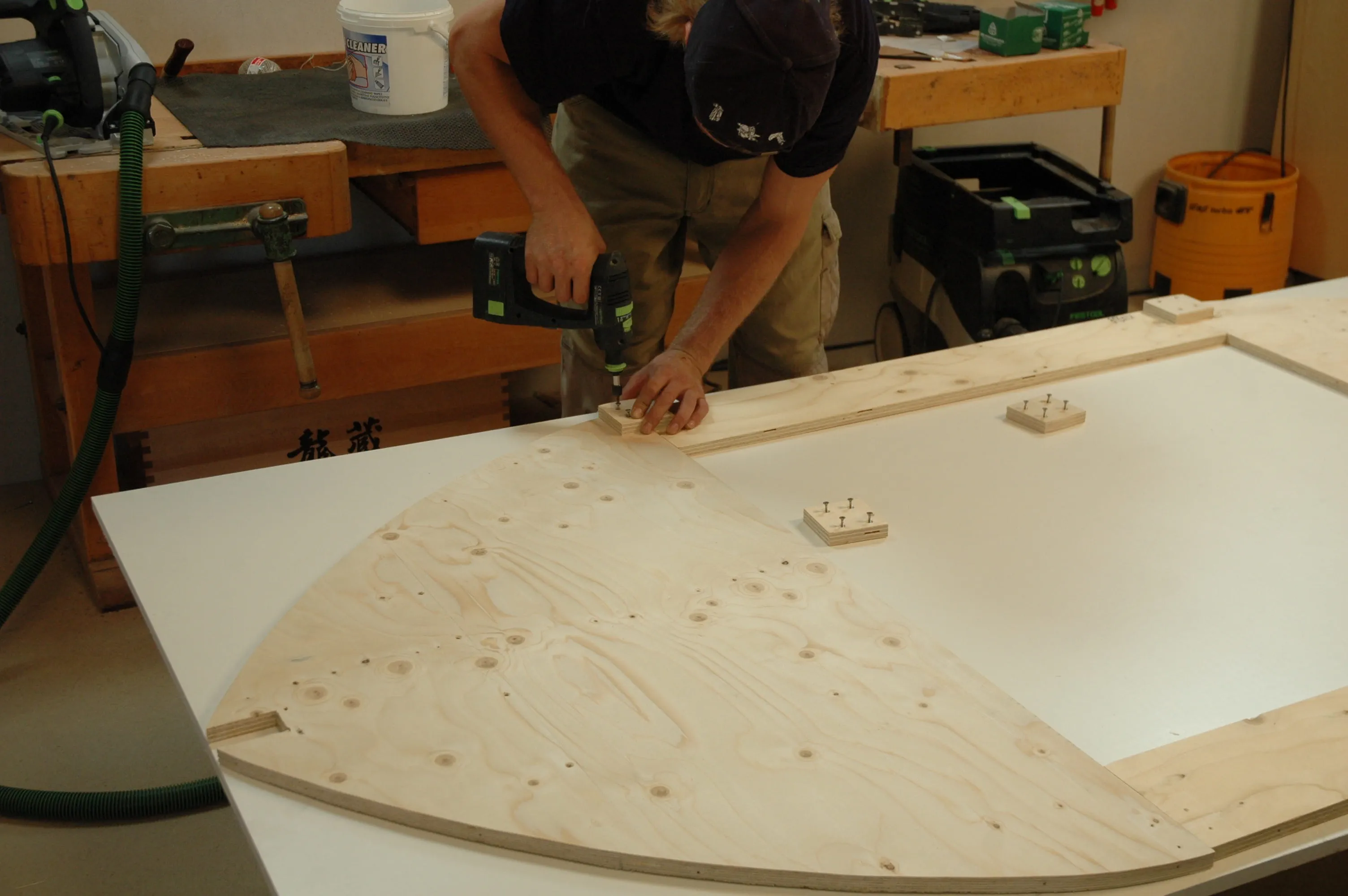

      Išgręžkite 4,5 mm skersmens ertmes 4 x 45 mm dydžio SPAX varžtams vienoje iš dviejų plokščių, kurios bus sujungtos. Abiejose 16 pozicijos dalyse išgręžkite keturias ertmes ir naudokite jas kaip jungiamąsias detales, kai susukate 1 ir 2 pozicijas.

      +

    • 5 žingsnis

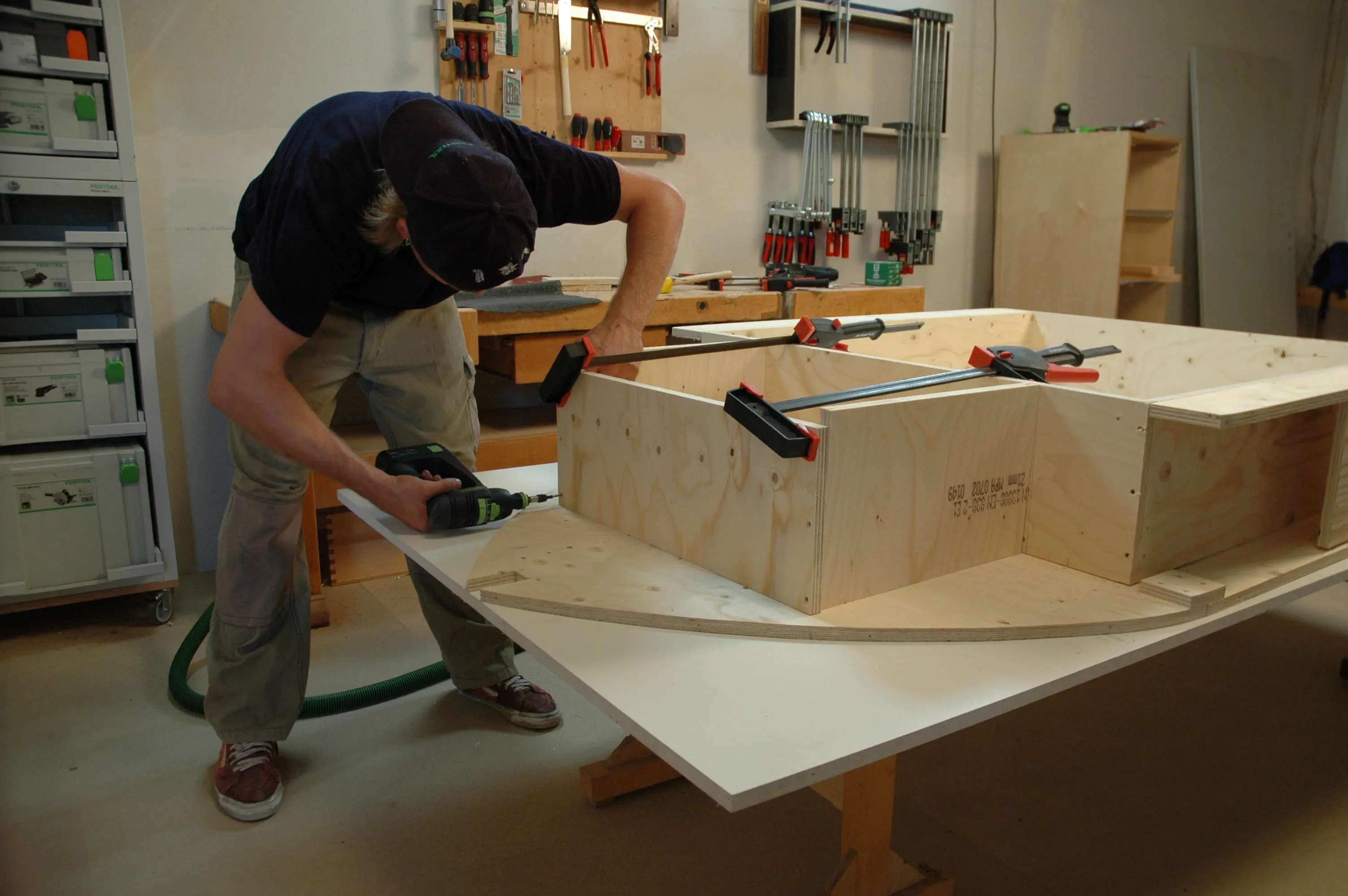

      Taip gausite vieną ištisinę denio plokštę. Tada prisukite keturis smėlio dėžės šonus vieną prie kito. Abi šoninės pagrindo plokštės (6 pozicija) turi būti prisuktos prie smėlio dėžės. Sulygiuokite smėlio dėžę su apatine denio plokštės dalimi ir keliomis linijomis pažymėkite ant jos tikslią vietą.

      +

    • 6 žingsnis

      Pritvirtinkite abu išilginius ramsčius (5 pozicija) ir sutvirtinimą prie smėlio dėžės ir viską prisukite.

      +

    • 7 žingsnis

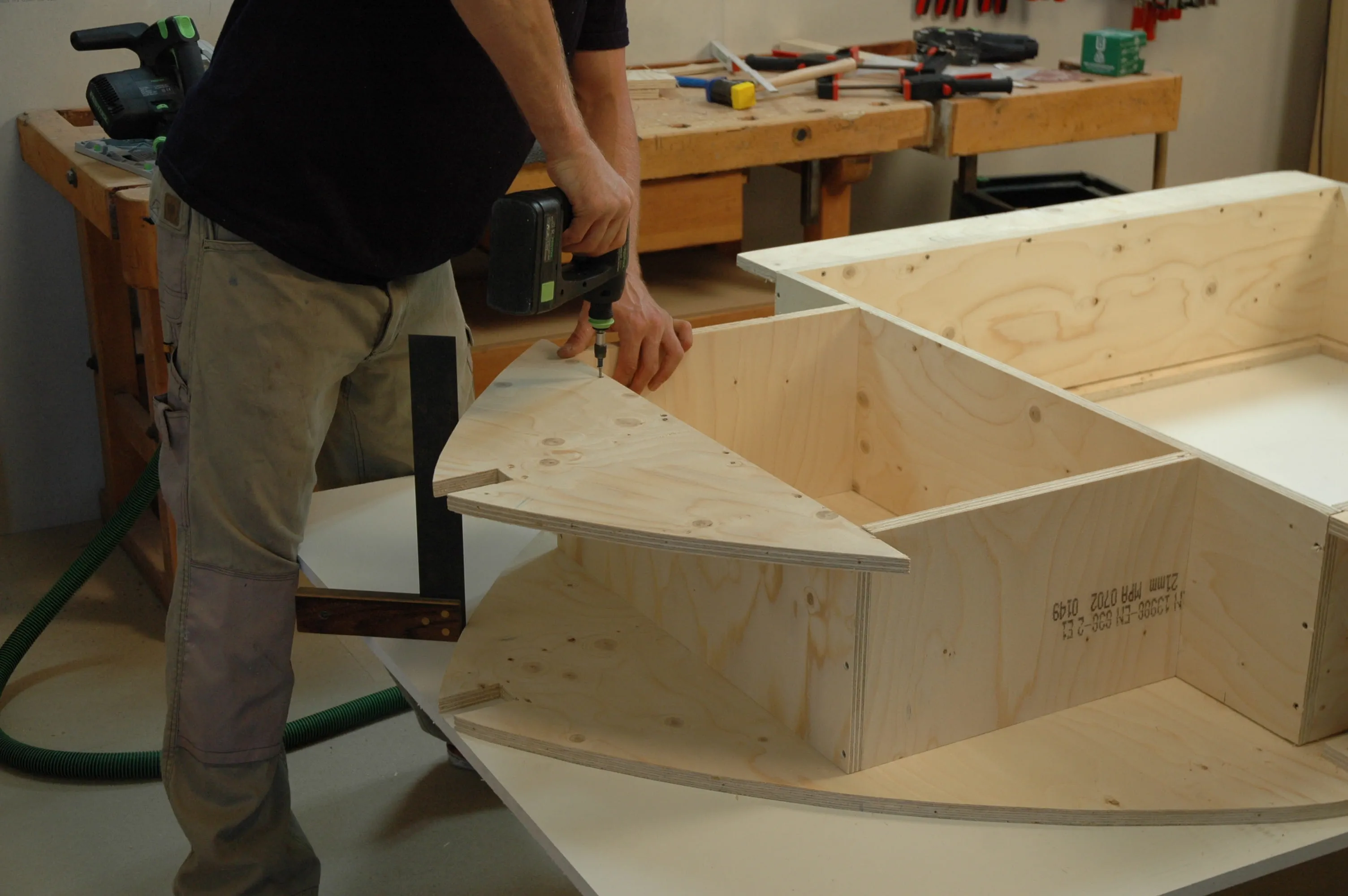

      Priekinės ir galinės pagrindo plokštės (8 pozicija) turi būti išdėstytos lygiagrečiai deniui ir prisuktos kartu. Kvadratinėmis juostelėmis iš apačios sujunkite denį ir pagrindinį rėmą.

      +

    • 8 žingsnis

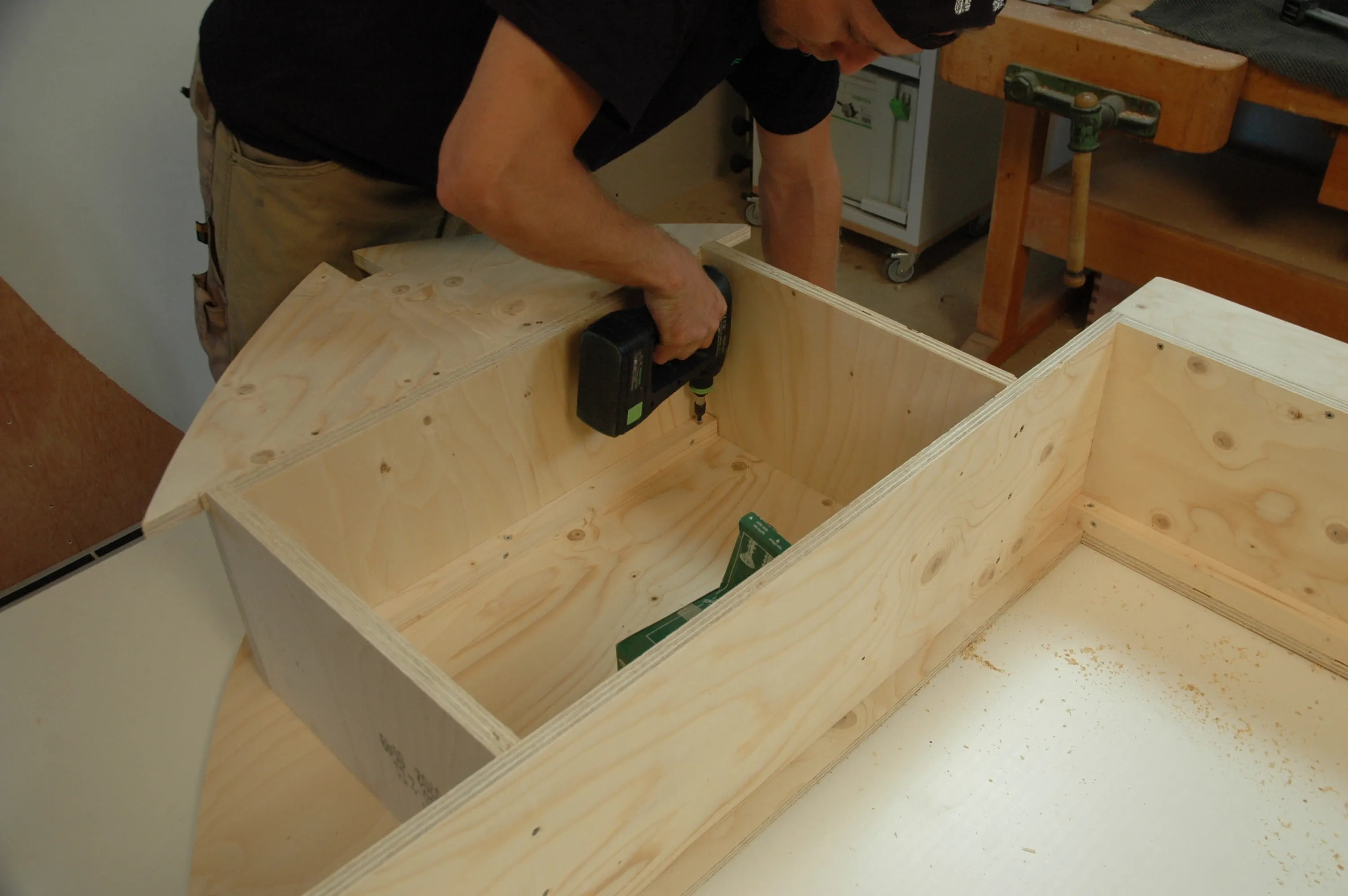

      Išpjaukite šias juostas iki nurodytų dydžių iš medžiagų sąrašo. Prisukite juos išilgai ant smėlio dėžės ir skersai ant priekinio ir galinio sutvirtinimo.

      +

    • 9 žingsnis

      Įstatykite abi galvos ir uodegos tvirtinimo plokštes (10 pozicija) į vietą tarp denio ir pagrindo plokštės ir tvirtai susukite.

      +

    • 10 žingsnis

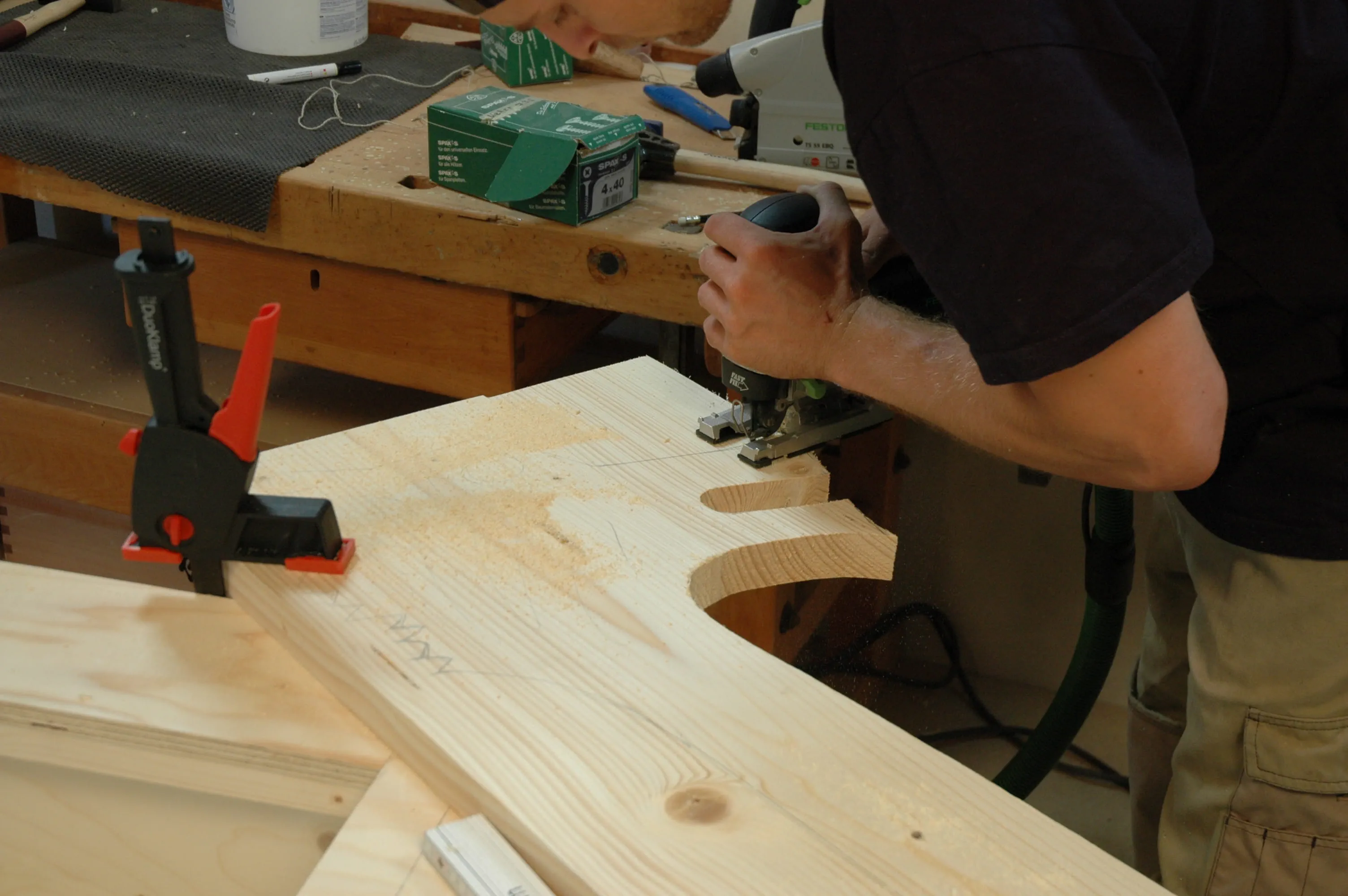

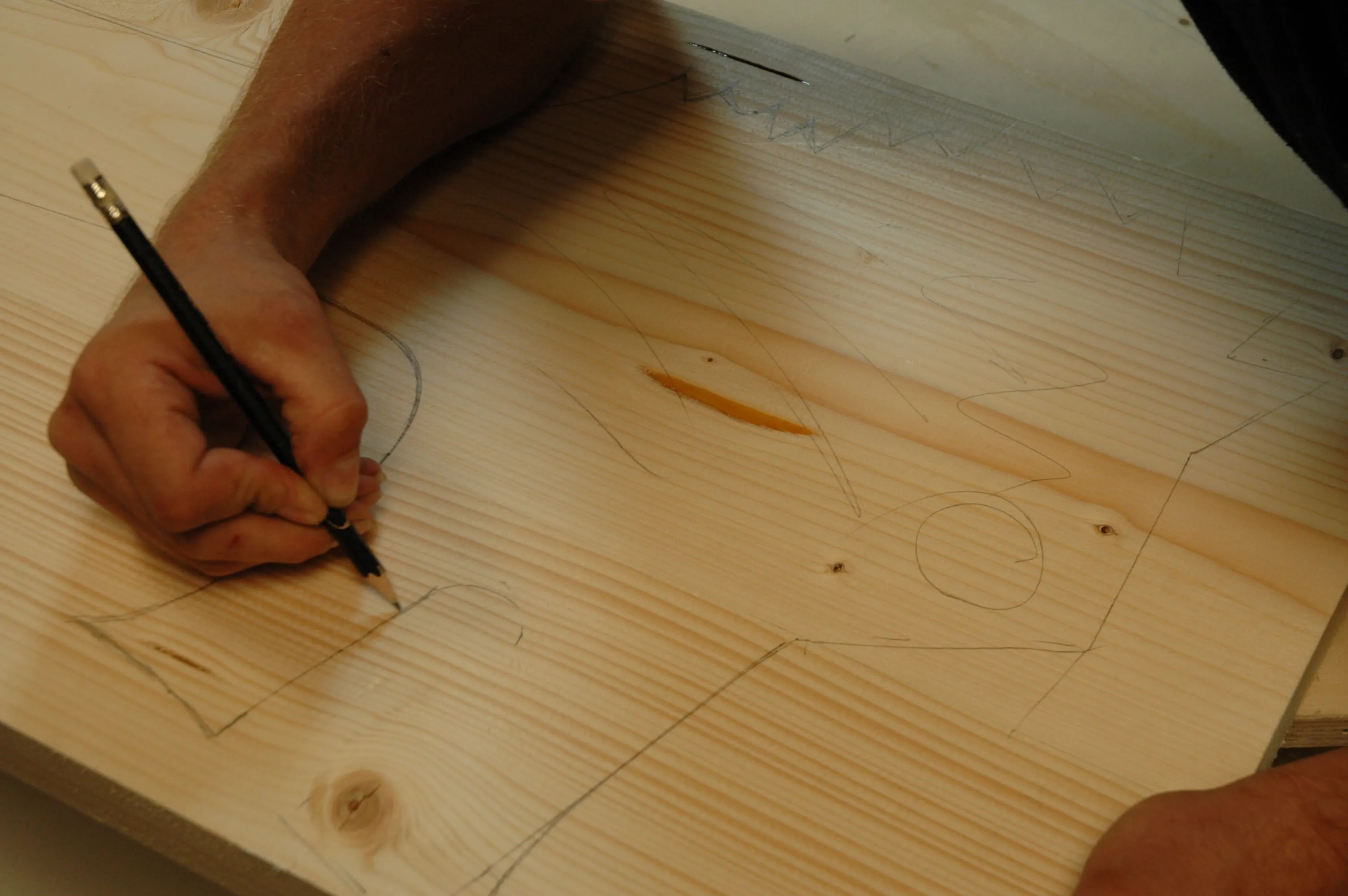

      Panaudokite likusią vienos iš konstrukcinių lentų dalį ir priklijuokite ant snukio, kad galėtumėte padidinti drakono galvą. Pieštuku nubrėžkite galvos ir uodegos formą. Kreivėms pjauti naudokite siaurapjūklį. Naudokite lenktą pjūklelį ir pjaukite lėtai.

      +

    • 11 žingsnis

      Tai išgelbės jus nuo daugybės pertvarkymų. Suapvalinkite galvos ir uodegos kraštus, naudodami rankinį šlifavimo blokelį arba kraštų frezą. Į drakono burną kaip dantis galite įsmeigti kaiščius ar šakeles. Specialiu peiliu galite išraižyti žvynus ant galvos ir uodegos.

      +

    • 12 žingsnis

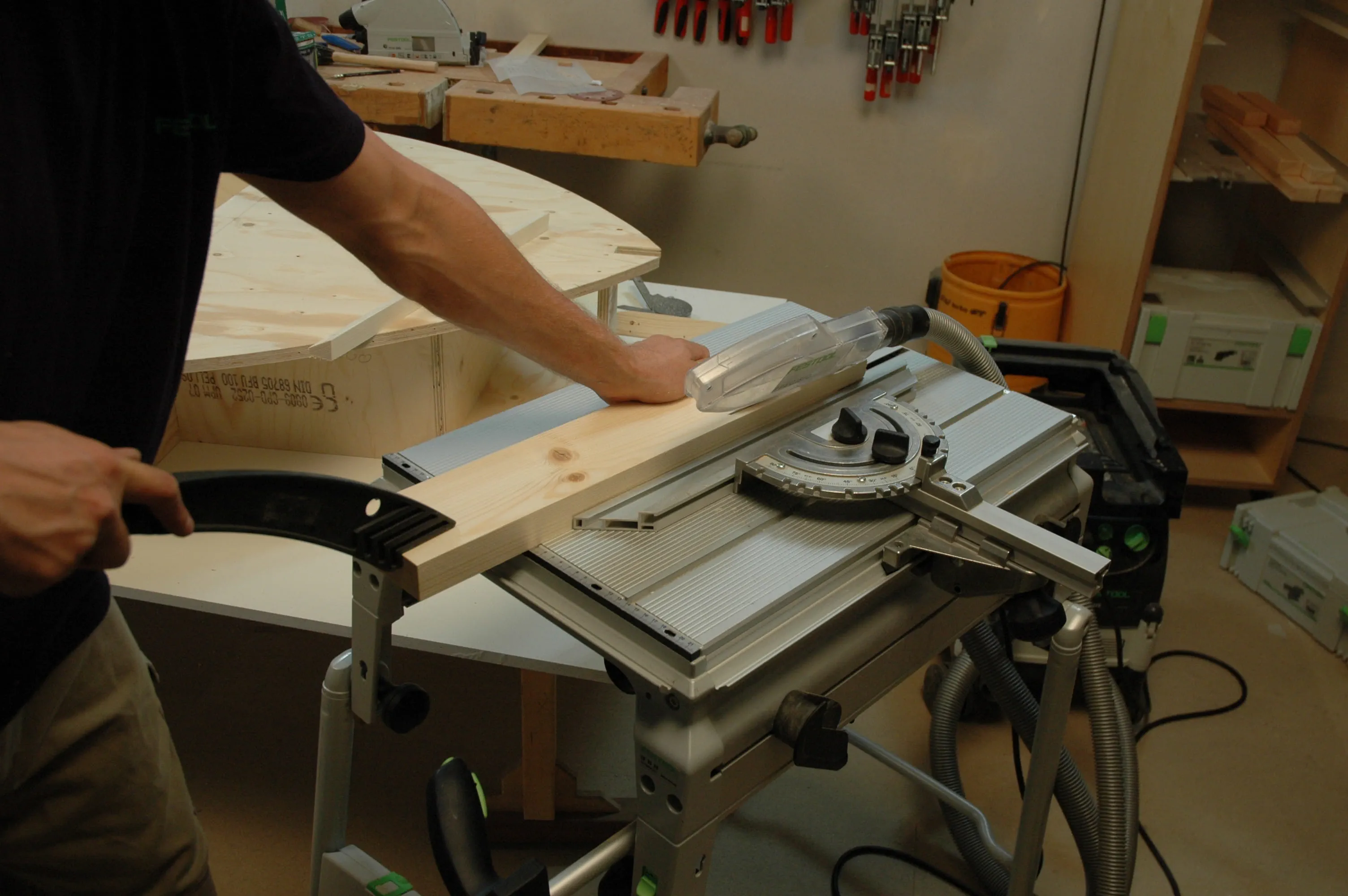

      Naudodami stalinį pjūklą 30° kampu nupjaukite keturias tvirtinimo lentas (11 pozicija). Išpjaukite šias lentjuostes iki nurodytų dydžių.

      +

    • 13 žingsnis

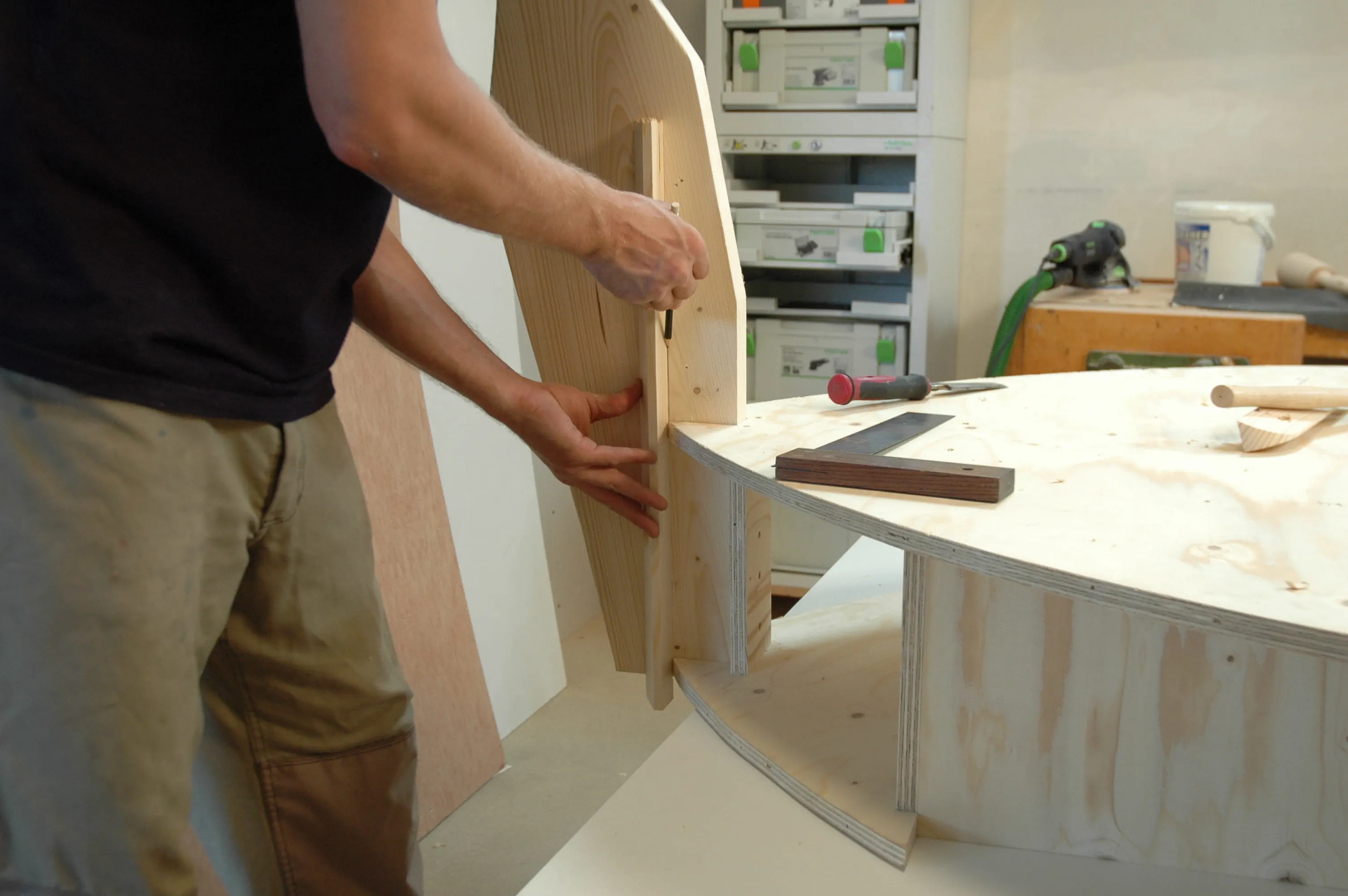

      Galvą ir uodegą prisukite prie laivo korpuso. Tvirtai prisukite keturis tašelius. Šoninėje denio plokštėje pažymėkite vidurinę liniją, kurioje susidurs apkala. Išmatuokite atstumą nuo centrinės linijos iki galvos ir uodegos, kad gautumėte atskirų dailylenčių ilgį.

      +

    • 14 žingsnis

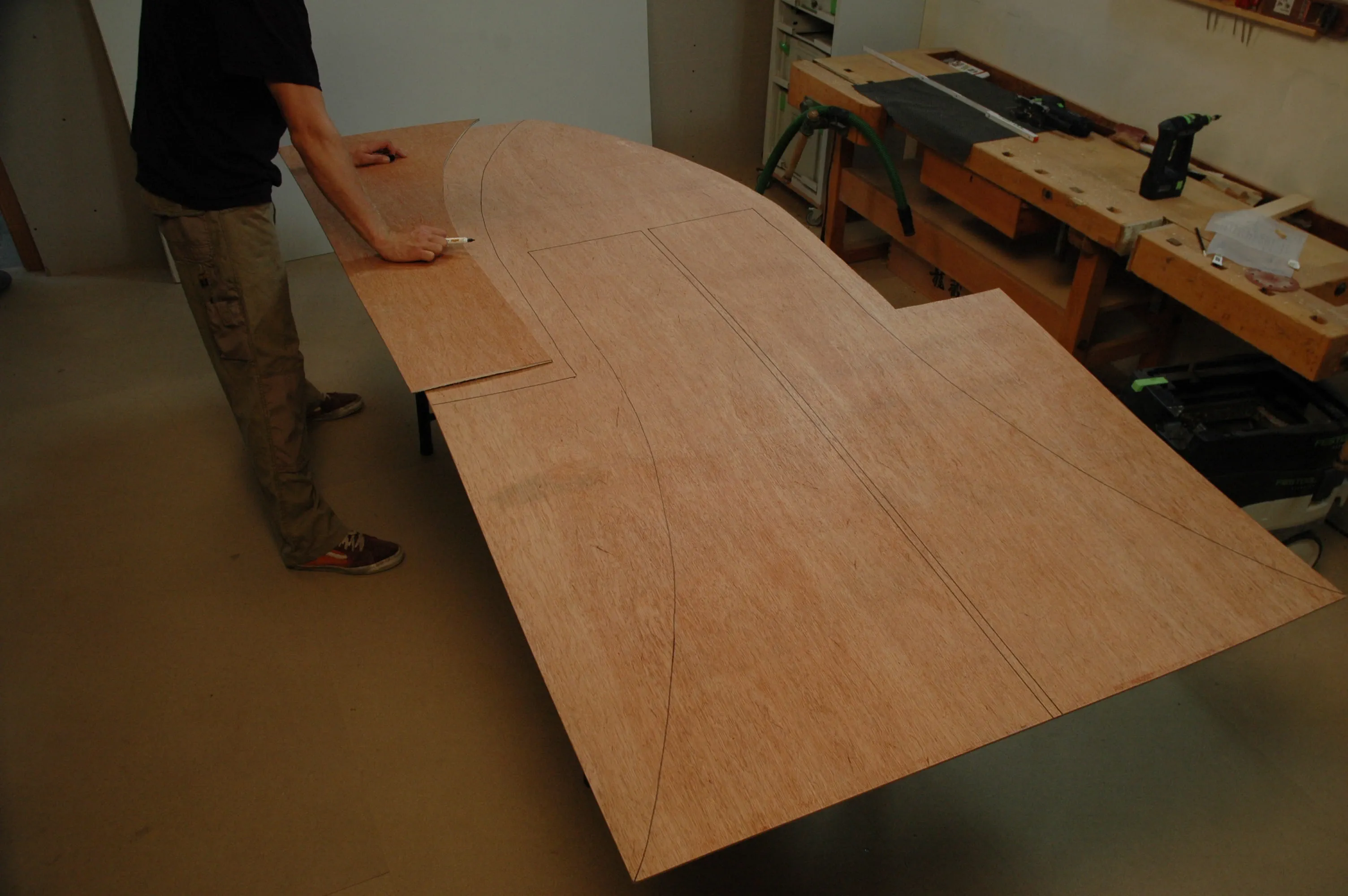

      Perkelkite šiuos matavimus į 6 mm faneros lakštus. Pridėkite 10 mm prie ilgio. Laisva ranka pieštuku nubrėžkite kreivę. Išpjaukite pirmąjį apkalos gabalą ir naudokite jį kaip šabloną, kad pažymėtumėte kitus tris. Rankiniu šlifavimo blokeliu nušlifuokite visus kraštus. Prie galvos ir uodegos susikertantys kraštai turi būti nupjauti 30° kampu, naudojant rankinį oblių.

      +

    • 15 žingsnis

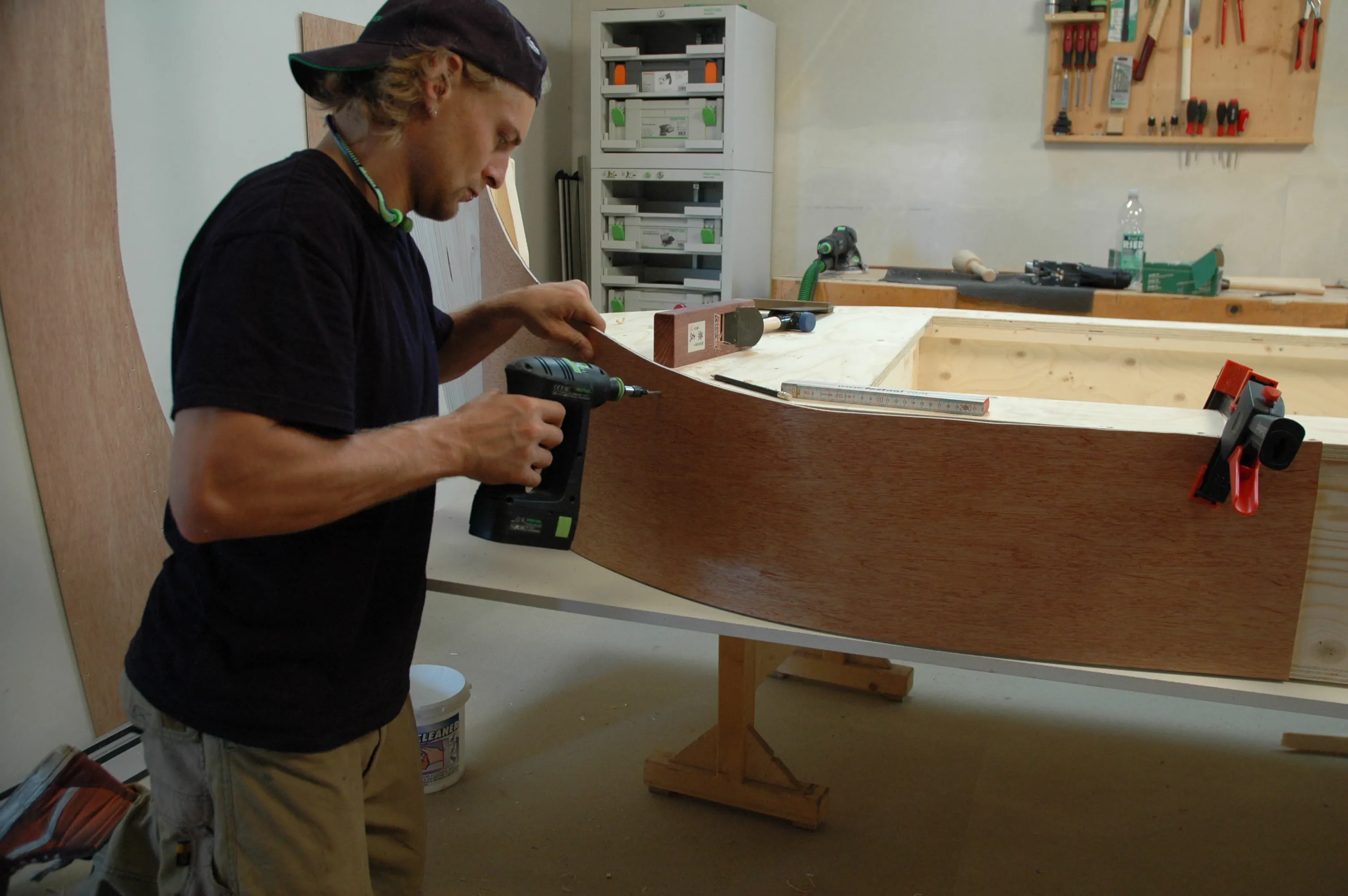

      Pirmąjį faneros lakštą laikykite prie valties ir pažymėkite varžtų vietas. Prisukite pirmas dvi lentas. Prisukę kitas dvi plokštes pamatysite, kad centre yra persidengimas. Pažymėkite persidengimą ant prisuktos lentos, tada atlaisvinkite ją taip, kad dalis jos atsitrauktų nuo valties. Norėdami nupjauti šį persidengimą, naudokite siaurapjūklį arba rankinį oblių.

      +

    • 16 žingsnis

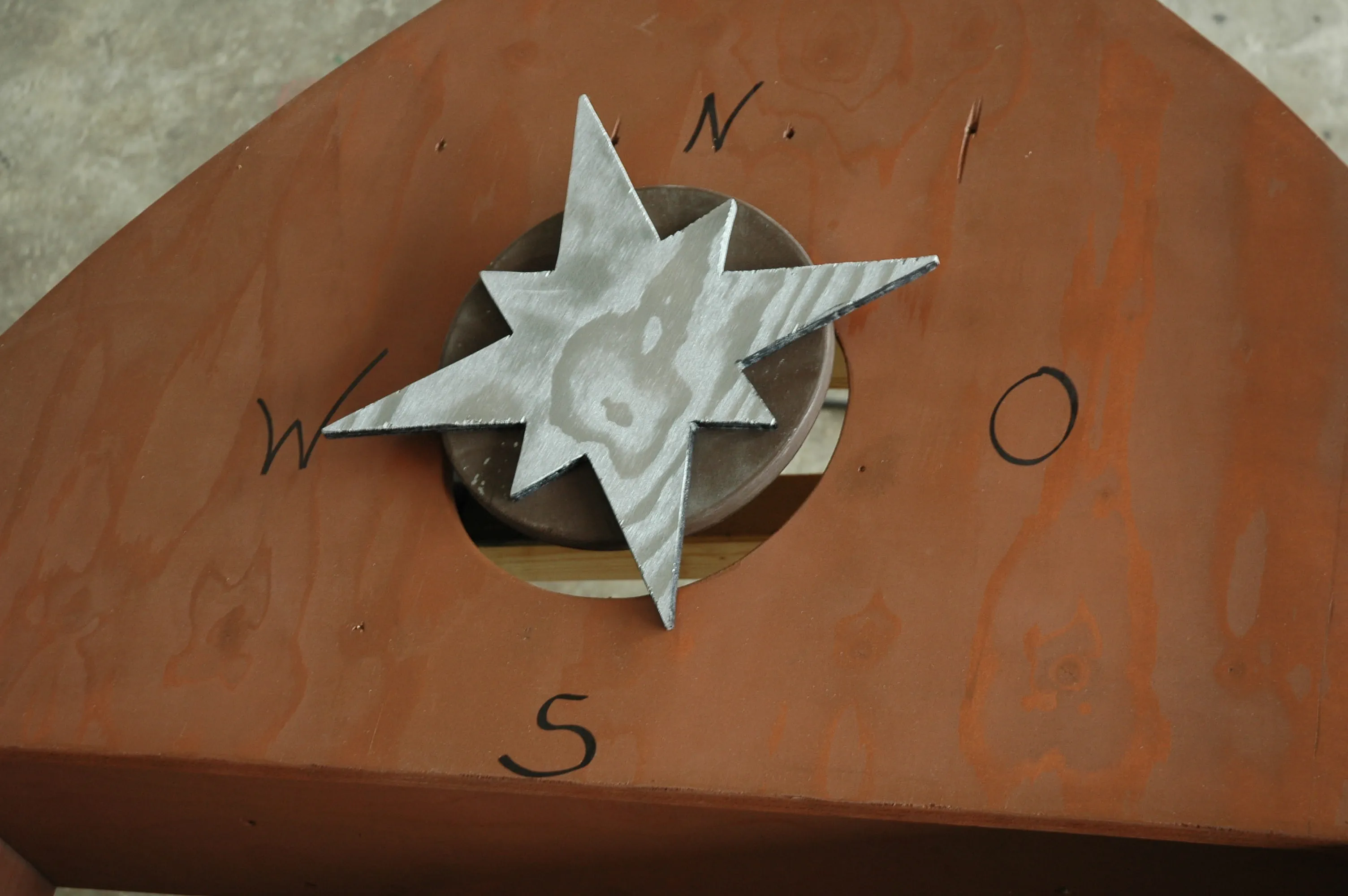

      Norėdami išpjauti skydus, naudokite siaurapjūklį. Taip pat siaurapjūkliu galite išpjauti liukus ant denio, o po juo esančią erdvę naudoti kaip saugojimo vietą.

      +

    • 17 žingsnis

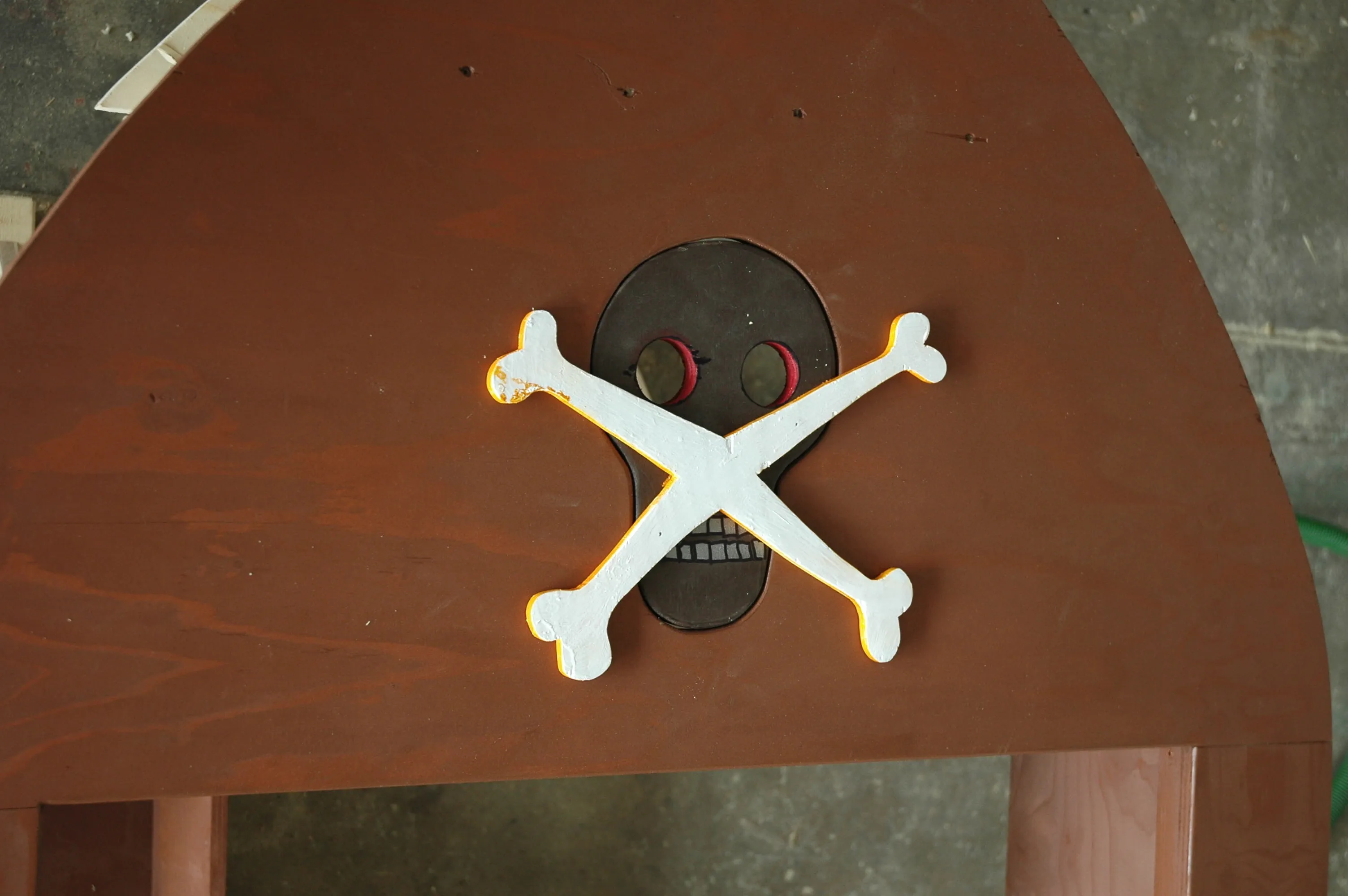

      Jūsų vaizduotė yra vienintelė riba, kai kalbama apie liukų dangčių formą. Visos dalys, kurios bus nudažytos, turi būti nušlifuotos P180 šlifavimo popieriumi.
      Rekomenduojame nuimti keturias dailylentes ir jas dažyti atskirai.

      +

    • 18 žingsnis

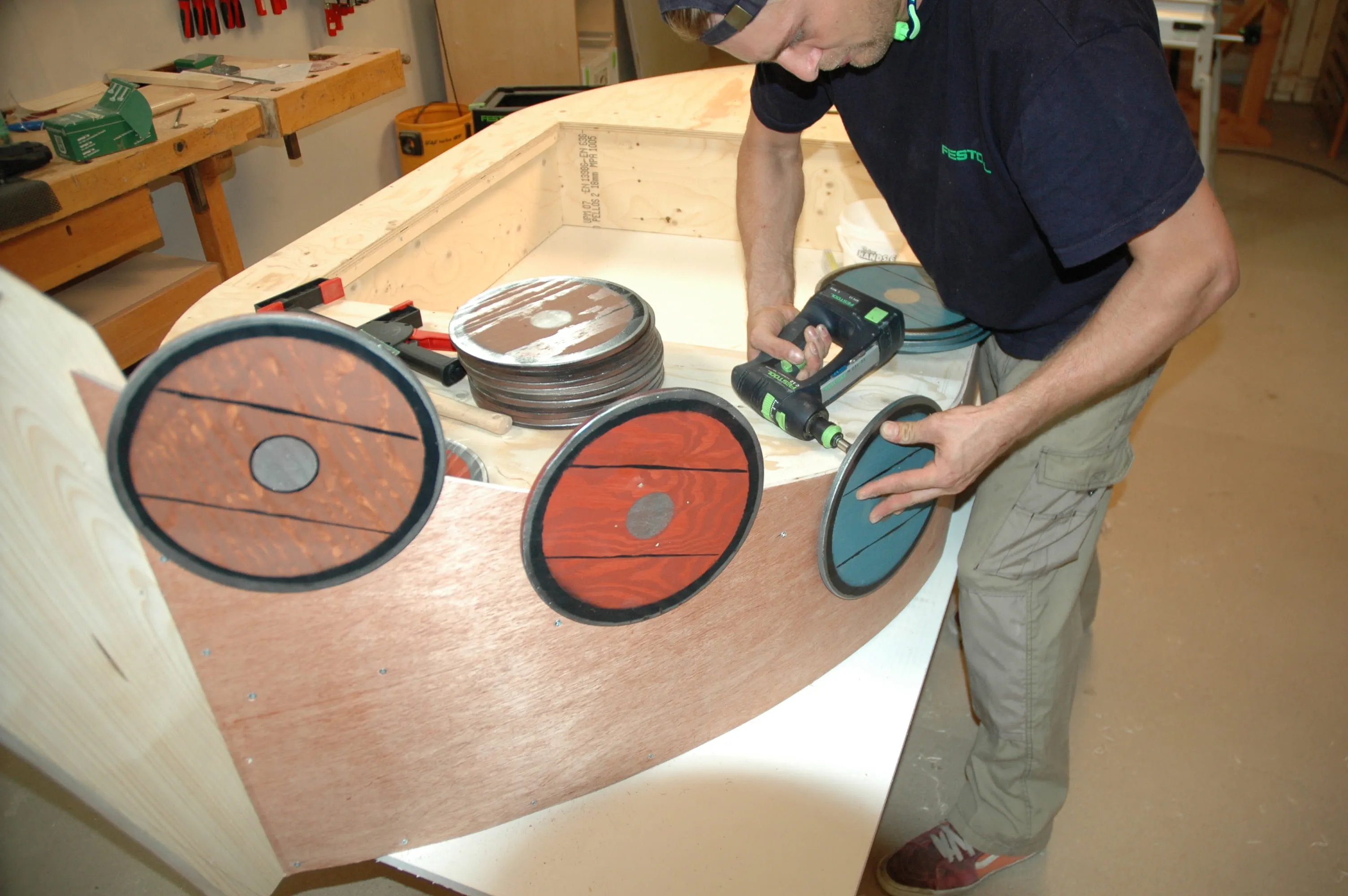

      Pirmiausia atskiras dalis užtepkite bazinėmis spalvomis, o tada naudokite aerozolinį balionėlį ir teptuką, kad paryškintumėte tam tikras vietas. Kai viskas bus nudažyta, prisukite skydus prie valties.

      +

    Patarimas dėl paviršiaus

    Kaip bazinę spalvą naudojome „Country Colour“ natūralaus aliejaus medienos beicą. Jis puikiai dengiasi, o po sukietėjimo turi atvirų porų paviršių. Tai leidžia cirkuliuoti drėgmei tarp medienos ir aplinkos, kad mediena galėtų tai brinkti, tai susitraukti. Tokiu būdu paviršius apsaugomas nuo įtrūkimų ir spalvos nusilupimo. Išdžiūvus pagrindinei spalvai, išlinkimai ir detalės buvo dekoruotos naudojant aerozolinį balionėlį ir teptuką. Prieš naudodami aerozolinį balionėlį, padarėme kartoninius šablonus ir jais uždengėme visas vietas, kurių dažyti nereikia. Atkurti valtį su visomis smulkmenomis reikalauja daug darbo, tačiau rezultatai ir jūsų vaikų džiaugsmas tai atpirks.
