Medienos plokščių sujungimas „DOMINO“ kaiščiais stačiu kampu

Medienos plokščių sujungimas
Spintų ir stelažų gamyboje naudojamas medienos plokštes ir skydus galima lengvai sujungti su „DOMINO“ kaištinių sujungimų frezeriu. Šis mokomasis pavyzdys iliustruoja, kaip kaištinis sujungimų frezeris panaudojamas baldų korpuso gamyboje.

    Aprašymas

    Su „DOMINO“ sujungimo sistema galima greitai ir paprastai sujungti medienos plokštes, taip pat atlikti kitus pagrindinius stalių ir dailidžių darbuose pasitaikančius sujungimus, pavyzdžiui, sutvirtinant rėmines ir karkasines konstrukcijas, pritvirtinant turėklų statramsčius. „DOMINO“ įstatomas kaištis apjungia savyje geriausias savybes, kuriomis pasižymi plokščios medinės jungtys ir įprastiniai apvalūs kaiščiai. Plačiai naudojami, sukimui atsparūs „DOMINO“ kaiščiai užtikrina tvirtą ir tikslų sujungimą.

    Įrankiai ir priedai

    Rekomenduojame medienos plokščių sujungimui naudoti šiuos įrankius ir priedus:

    Alternatyva

    Kaip alternatyva gali būti naudojami šie įrankiai ir priedai:

    Pasiruošimas

    • Medienos plokščių sujungimą įstatomais kaiščiais su dideliu atstumu tarp jų ženkliai palengvina skersinė atrama su specialiais strypeliais. Tokiu būdu nereikia gaišti laiko skaičiavimams ir žymėjimams.

      Patarimas:

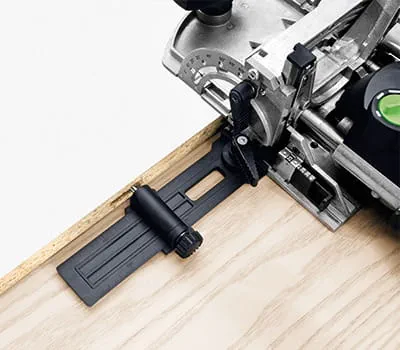

      Skersinė atrama tinka naudoti su abiem frezeriais: DF 500 ir DF 700. Atramos strypeliai leidžia padidinti atstumą tarp ertmių. Sumontuokite atramą ant šiuo metu naudojamo įrankio.

      +
      Atraminių smeigių sistema

    • Kad galėtumėte skersinę atramą sumontuoti ant norimo įrankio, pasukite ant strypelio esančią prispaudžiamą trinkelę į padėtį, atitinkančią DF 500 ar DF 700 įrankį. Vadovaukitės žymėjimu ant strypelio.

      +
      Atraminės smeigės

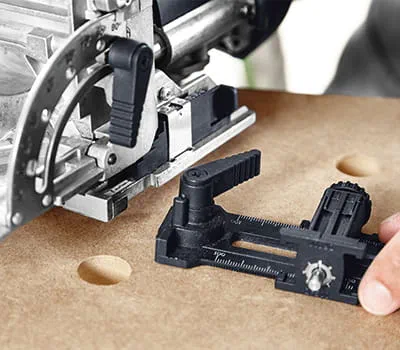

    • Dabar sumontuokite skersinę atramą ant frezerio pagal naudojimo instrukcijos nurodymus. Šiame pavyzdyje mes naudojome 6 x 40 mm kaiščius.

      +
      Skersinės atramos uždėjimas

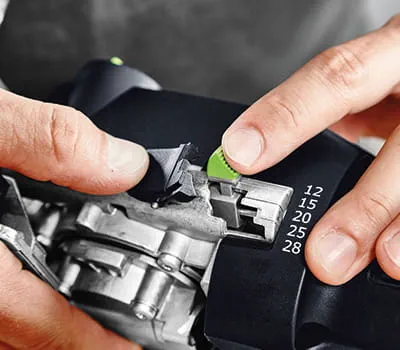

    • Kadangi plokštė yra 19 mm storio, todėl kaiščio ertmės sujungiamose plokštėse negali būti vienodo gylio (po 20 mm). Kad sujungti plokštes stačiu kampu, vienos detalės skersgalyje frezuojama 25 mm gylio ertmė. Ant išilginio kitos detalės paviršiaus yra frezuojama 15 mm gylio ertmė. Tokiu būdu bendras abejų ertmių gylis atitinka naudojamo kaiščio ilgį – 40 mm. Nustatykite reikiamą frezavimo gylį.

      +
      Frezavimo gylio nustatymas

    Procesas

    • Pirmos ertmės frezavimui pridėkite atraminį frezerio elementą prie priekinio ruošinio krašto ir išfrezuokite tinkamo pločio pirmąją ertmę.

      +
      Kiaurymės frezavimas

    • Sekantiems frezavimams nustatykite ant skersinės atramos reikiamą atstumą tarp ertmių, įstatykite atramos strypelį į pirmąją pagamintą ertmę ir frezuokite likusias ertmes.

      +

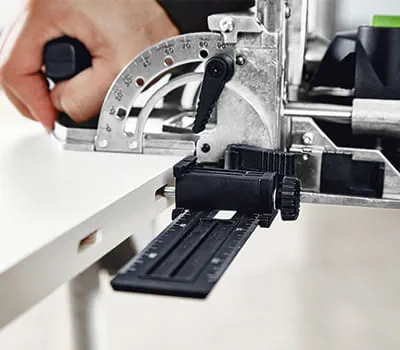

      Atstumo tarp kiaurymių nustatymas

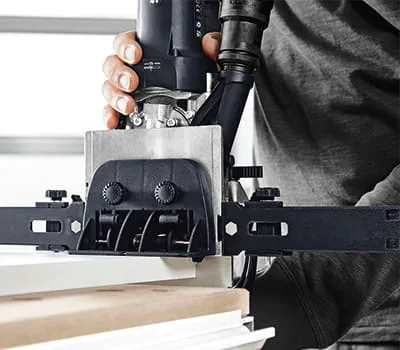

    • Analogiškai padarykite ertmes spintos sienelės šone. Pirmosios ertmės frezavimui naudokitės atraminiu DOMINO frezerio elementu.

      +
      Atramos nustatymas

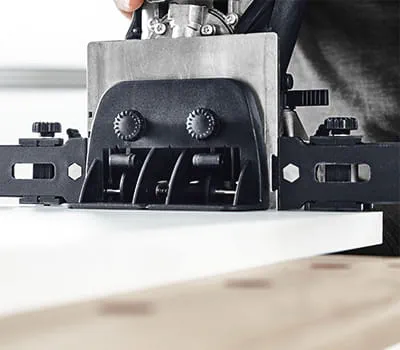

    • Likusias ertmes frezuokite, naudodami skersinės atramos strypelius. Šioje užduotyje šalia skersinės atramos naudojimo labai praverčia papildoma atrama, kuri užtikrina stabilią DOMINO padėtį ant plokštės.

      +
      Papildomos atramos naudojimas

    • Dabar išfrezuokite ertmes spintos / stelažo lentynėlėse. Tam vieną šoninę sienelę padėkite ant kitos ir pažymėkite numatytą lentynėlės vietą. Būtinai pažymėkite apatinį ir viršutinį lentynėlės kraštą, kas prilygsta jos storiui.

      +
      Padėties žymėjimas

    • Vieną šoninę sienelę padėkite į šalį. Prie likusios ant darbastalio šoninės sienelės pridėkite lentynėlę pagal vieną iš žymėjimo linijų. Tuomet paguldykite ją ant šono, kad lentynėlės kraštas sutaptų su atitinkama žymėjimo linija ant šoninės sienelės. Tvirtai suveržkite abi detales (lentynėlę ir šoninę sienelę) su spaustuvu.

      +

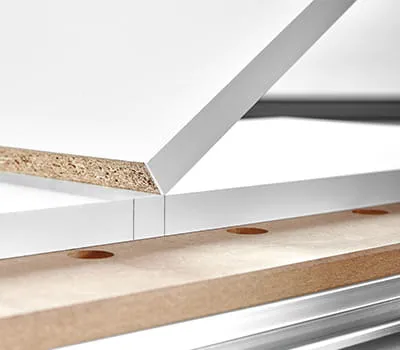

      Centrinės lentynos padėties nustatymas

    • Mūsų pavyzdyje lentynėlė ir šoninė sienelė sulygintos. Tokioje padėtyje jas ir suveržėme. Dabar ant frezerio nustatykite 0° kampą ir 15 mm frezavimo gylį. Išfrezuokite siaurą pirmąją ertmę kaiščiui ant gulinčios šoninės sienelės, pasinaudodami atraminiu frezerio elementu.

      +

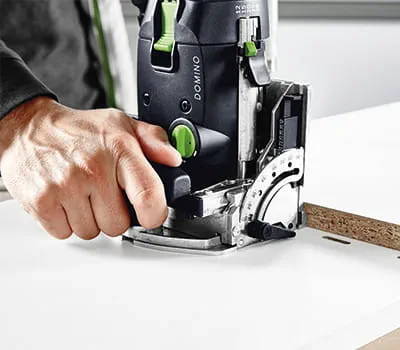

      Pirmos kaiščio kiaurymės frezavimas

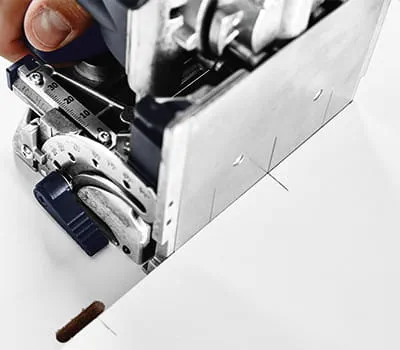

    • Likusių ertmių frezavimui nustatykite išilginės ertmės plotį. Ant lentynėlės pieštuku pažymėkite kaiščių padėtis. Frezerį pozicionuokite pagal šiuos žymėjimus. Naudokitės frezerio apačioje esančiomis žymėmis: vidurinę žymę sutapatinkite su žymėjimu ant ruošinio.

      +
      Žymėjimas sujungimo mašinėlės apačioje

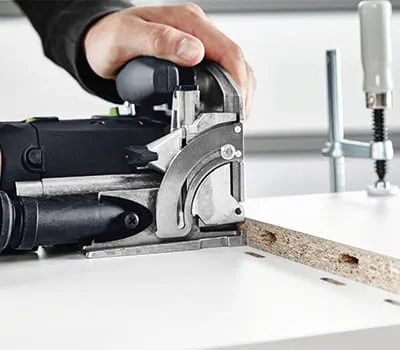

    • Dabar nustatykite 25 mm frezavimo gylį. Išfrezuokite ertmes lentynėlėje. Siauresnę pirmąją ertmę išfrezuokite, pasinaudodami atraminiu frezerio elementu.

      +
      Kiaurymių frezavimas centrinėje lentynoje

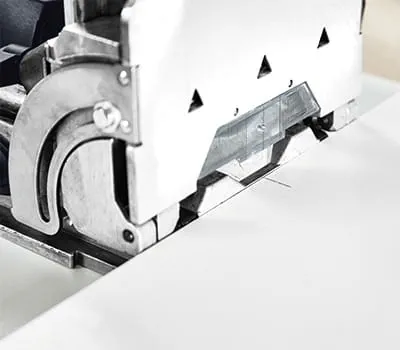

    • Sekančias ertmes frezuokite, naudodamiesi skale ant stebėjimo langelio ir išlygindami ertmių padėtį pagal žymėjimus ant lentynėlės. Plokštės krašte visas ertmes frezuokite su siauru pločiu – vėliau į jas klijais padengti kaiščiai bus įstatyti be suleidimo tarpo.

      +
      Skalė stebėjimo langelyje

    • Atlikite tą patį ir su antra šonine sienele. Dabar į ertmes įstatykite DOMINO kaiščius, užtepkite klijų ir sujunkite detales. Štai taip paprastai galima tvirtai sujungti bet kokias medienos plokštes.

      +
      Ruošinių sujungimas
