Įgilintos rankenos frezavimas

Įgilintų rankenų frezavimas
Šiame vadove paaiškinama, kaip žingsnys po žingsnio išfrezuoti apvalią įgilintą rankeną mediniame fasade. Sužinosite, kaip pagaminti šabloną, sureguliuoti frezerio nustatymus bei kaip frezuoti. Įgilintos, neišsikišančios rankenos sprendimas yra ypač tinkamas vidiniams stalčiams ir stumdomoms durims.

    Aprašymas

    Įgilintos rankenos yra dažnas statybos ir dizaino sprendimas. Šių rankenų privalumas yra tas, kad jos neišsikiša, todėl idealiai tinka vidiniams spintų stalčiams ar stumdomoms durims. Įgilintas rankenas galima frezuoti įvairių formų ir naudoti kaip dizaino elementus. Šiame iliustruotame vadove naudojamas apvalios įgilintos rankenos frezavimo pavyzdys.

    Įrankiai ir priedai

    Šiame pavyzdyje rekomenduojame naudoti šiuos įrankius ir priedus:

    Alternatyva

    Kaip alternatyvą galima naudoti šiuos įrankius ir priedus:

    Pasiruošimas

    • Reikia ypač kruopščiai pagaminti šabloną įgilintos rankenos frezavimui. Bet koks netikslumas atsispindės ant užbaigtos detalės ir bus sunku pataisyti. Tiksliai pagamintas šablonas vėliau gali būti naudojamas ir kitiems gaminiams.

      Dirbant su 15-19 mm storio stalčių fasadais, šablono storis turėtų būti ne mažesnis kaip 10 mm. Tankintos plokštės ypač tinka šablonų gamybai, nes jos yra itin kietos ir tvirtos.

      Kad šabloną būtų galima įtvirtinti spaustuvais, jo matmenys turi būti bent 20 cm x 30 cm.

      Šiame pavyzdyje parodoma, kaip apvalią įgilintą rankeną išfrezuoti medienoje. Kiaurymės pragręžimas „Forstner“ grąžtu yra pakankamas.

      Naudojant 27 mm skersmens atraminį kreipiklį, kiaurymės skersmuo apskaičiuojamas taip: įgilintos rankenos skersmuo + 15 mm = šablono kiaurymės skersmuo.

      +
      Šablono gamyba

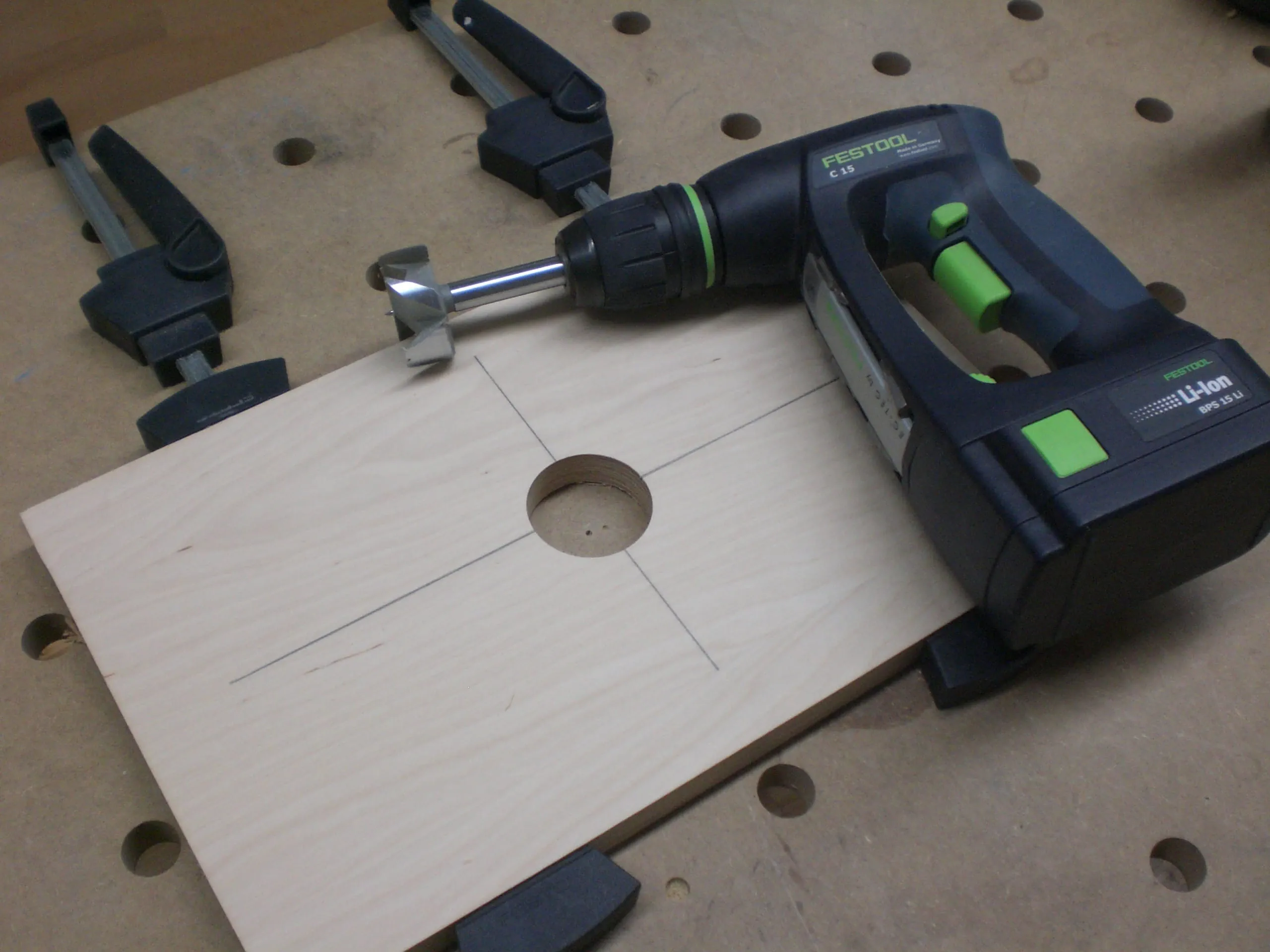

    • Šablono apatinėje pusėje pažymėkite kryželį ir gręžkite į jo centrą.

      Pratęskite žymėjimą ant vidinių kiaurymės kraštų kaip parodyta paveikslėlyje.

      +

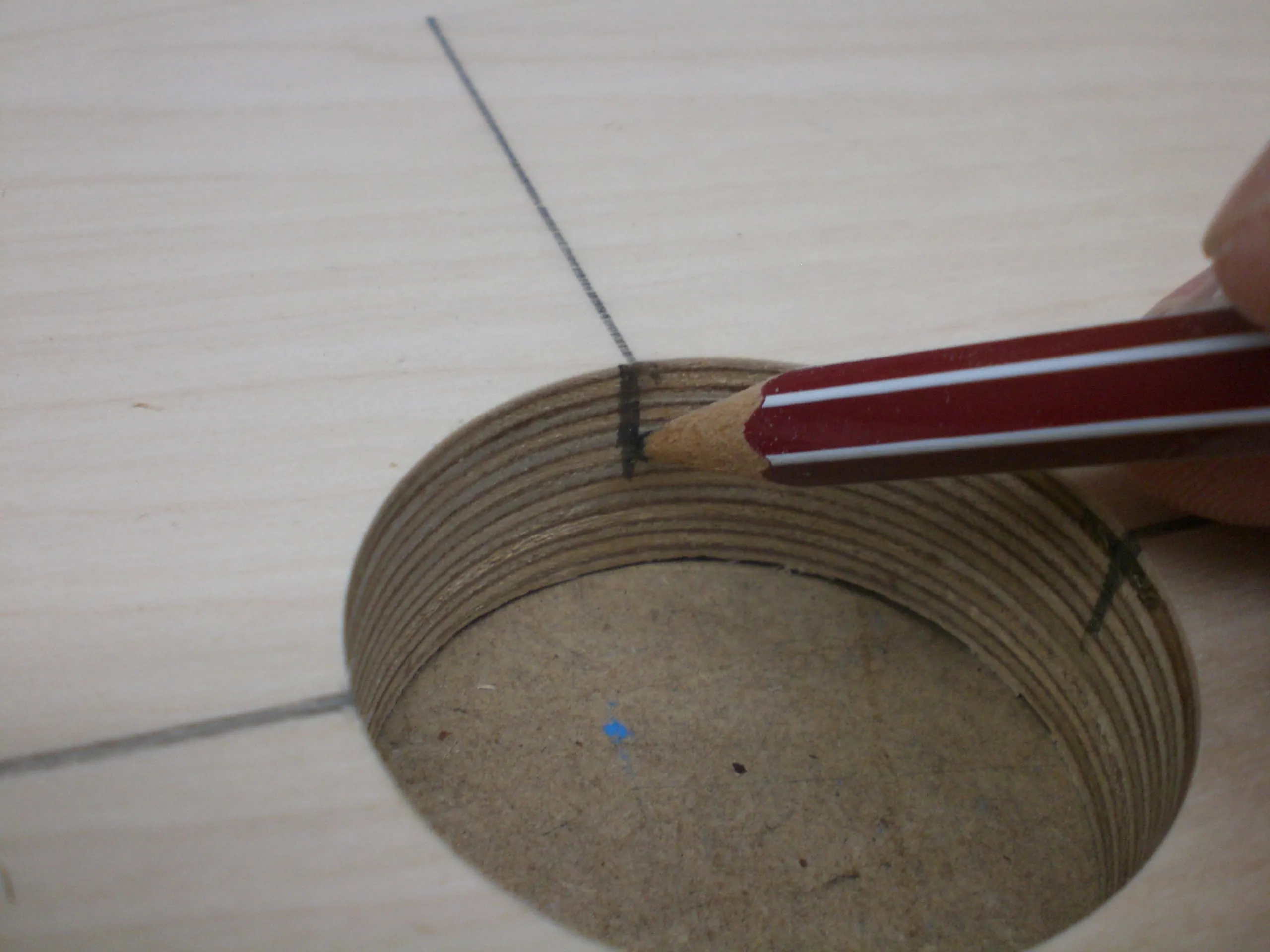

      Žymėjimo perkėlimas

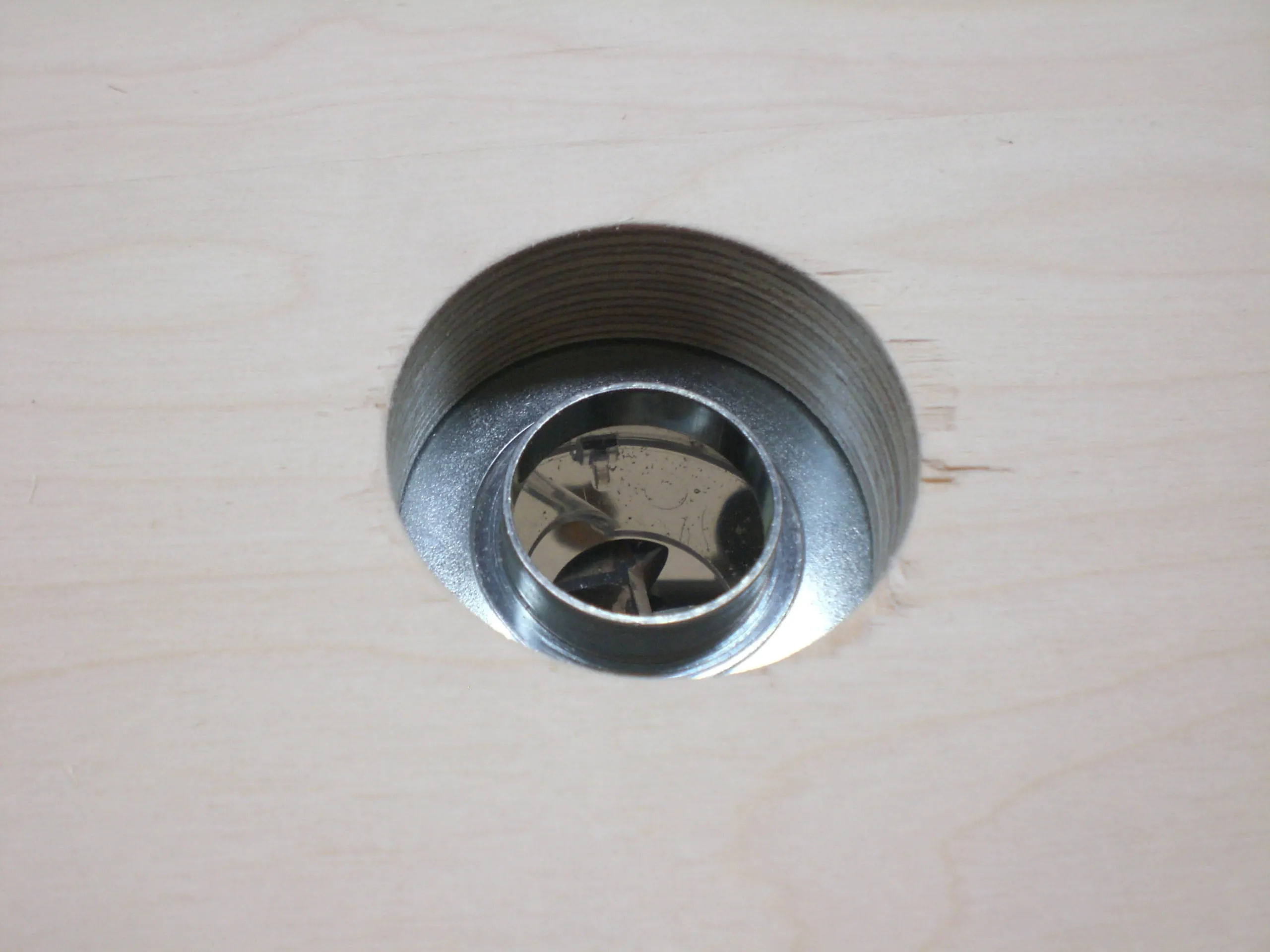

    • Dabar išlygiuokite frezerį kiaurymės centre.

      +
      Vertikalaus frezerio centravimas
    • Nustatyta frezerio padėtis pažymima viršutinėje šablono pusėje. Šis žingsnis yra labai svarbus, nes vėliau frezerį reikia padėti ir nuimti tik tokioje padėtyje. Jei frezavimas pradedamas arba baigiamas kiaurymės krašte, įgilintoje rankenoje bus įpjovimų.

      +

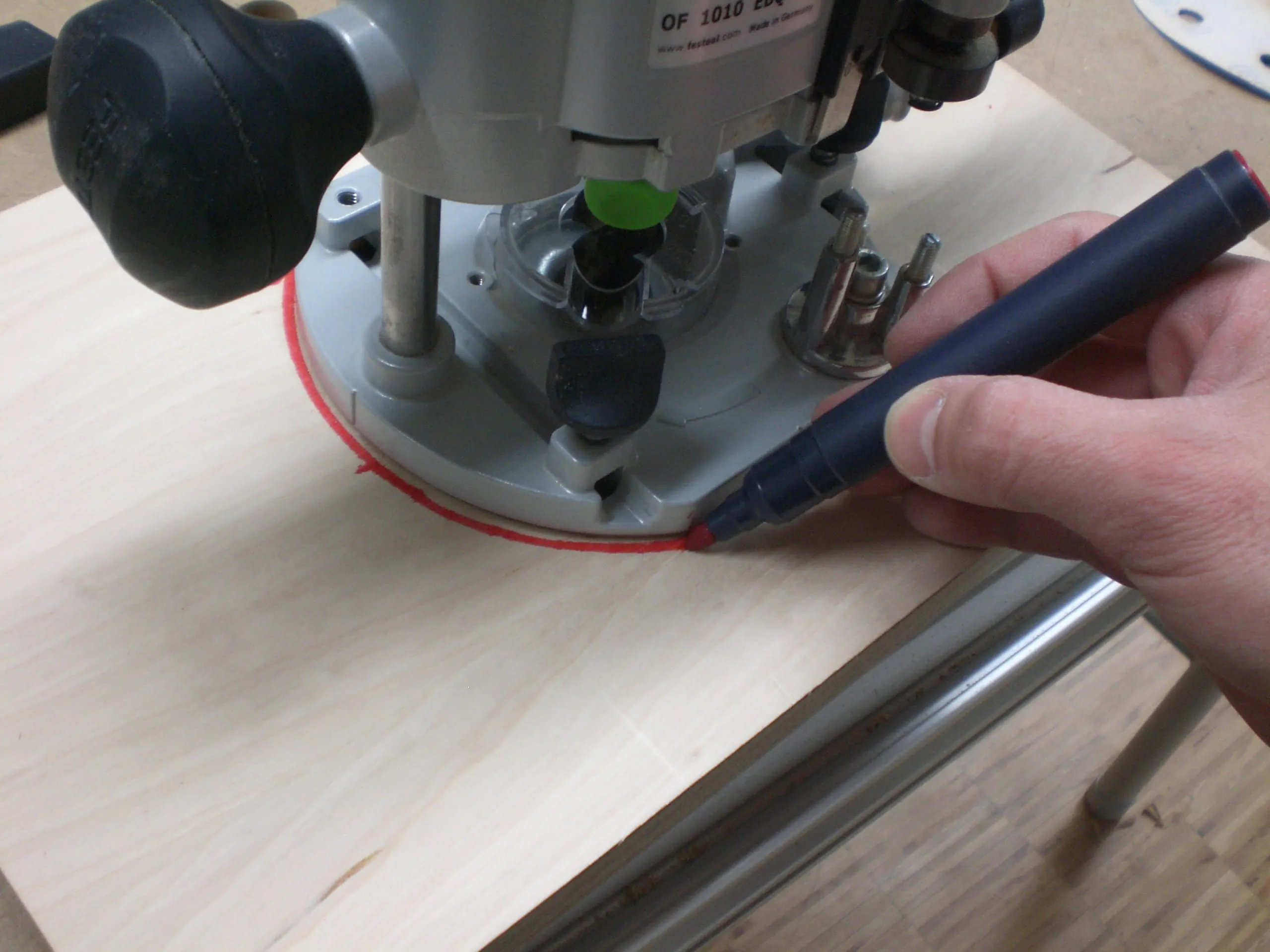

      Padėties žymėjimas ant viršutinės šablono pusės
    • Įstatant frezą, reikia stebėti minimalų užveržimo gylį. Tai svarbu reguliuojant frezerio nustatymus.

      Minimalus užveržimo gylis pasiekiamas, kai nebesimato linijos, esančios žemiau V žymės.

      Kaip minėta anksčiau, naudojamas 27 mm atraminis kreipiklis.

      Jis naudojamas vietoj juodo plastikinio žiedo ir centruojamas naudojant centravimo įtvarą ZD-OF.

      +

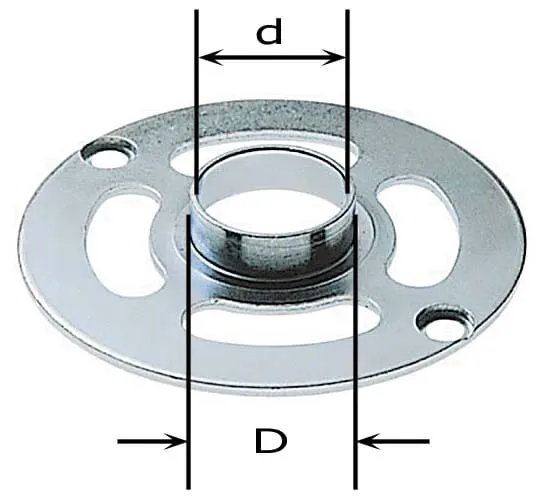

      Minimalus užspaudimo gylis
    • Norėdami sureguliuoti frezavimo gylį, padėkite įrenginį ant šablono.

      Tuomet nuleiskite stacionarinį pjoviklį ant lygaus paviršiaus.

      Tada ant gylio ribotuvo nustatykite frezavimo gylį ties 16 mm.

      Prieš frezuojant įgilintą rankeną, rekomenduojame atlikti bandomąjį pjovimą, kad patikrintumėte, ar teisingai nustatytas frezavimo gylis.

      +
      Frezavimo gylio nustatymas

    Procesas

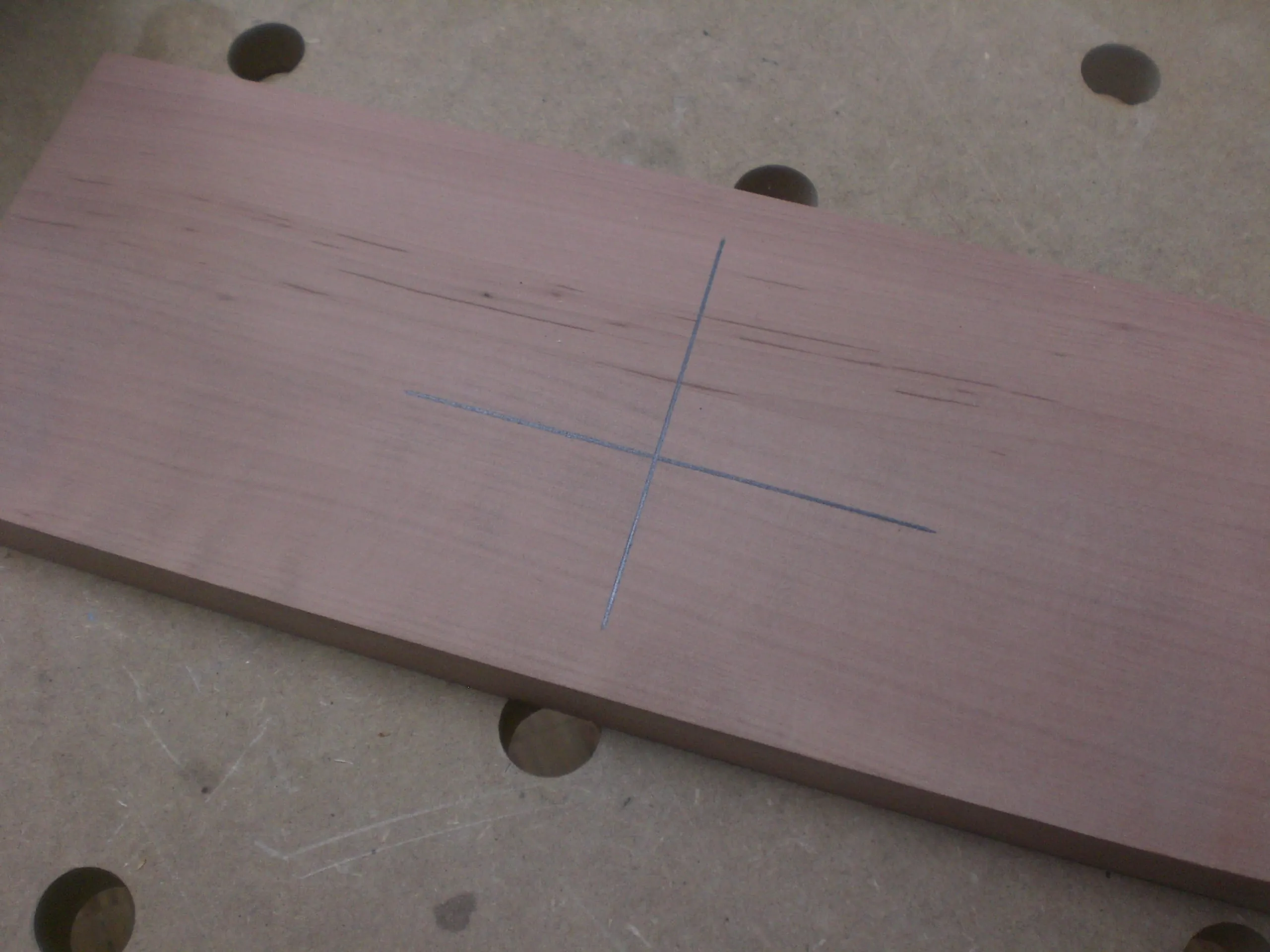

    • Nuspręskite, kur ant ruošnio frezuosite įgilintą rankeną ir pažymėkite šią vietą kryželiu. Ruošinys turi būti bent 19 mm storio. Kitaip yra rizika pragręžti ruošinį kiaurai.

      +
      Padėties žymėjimas

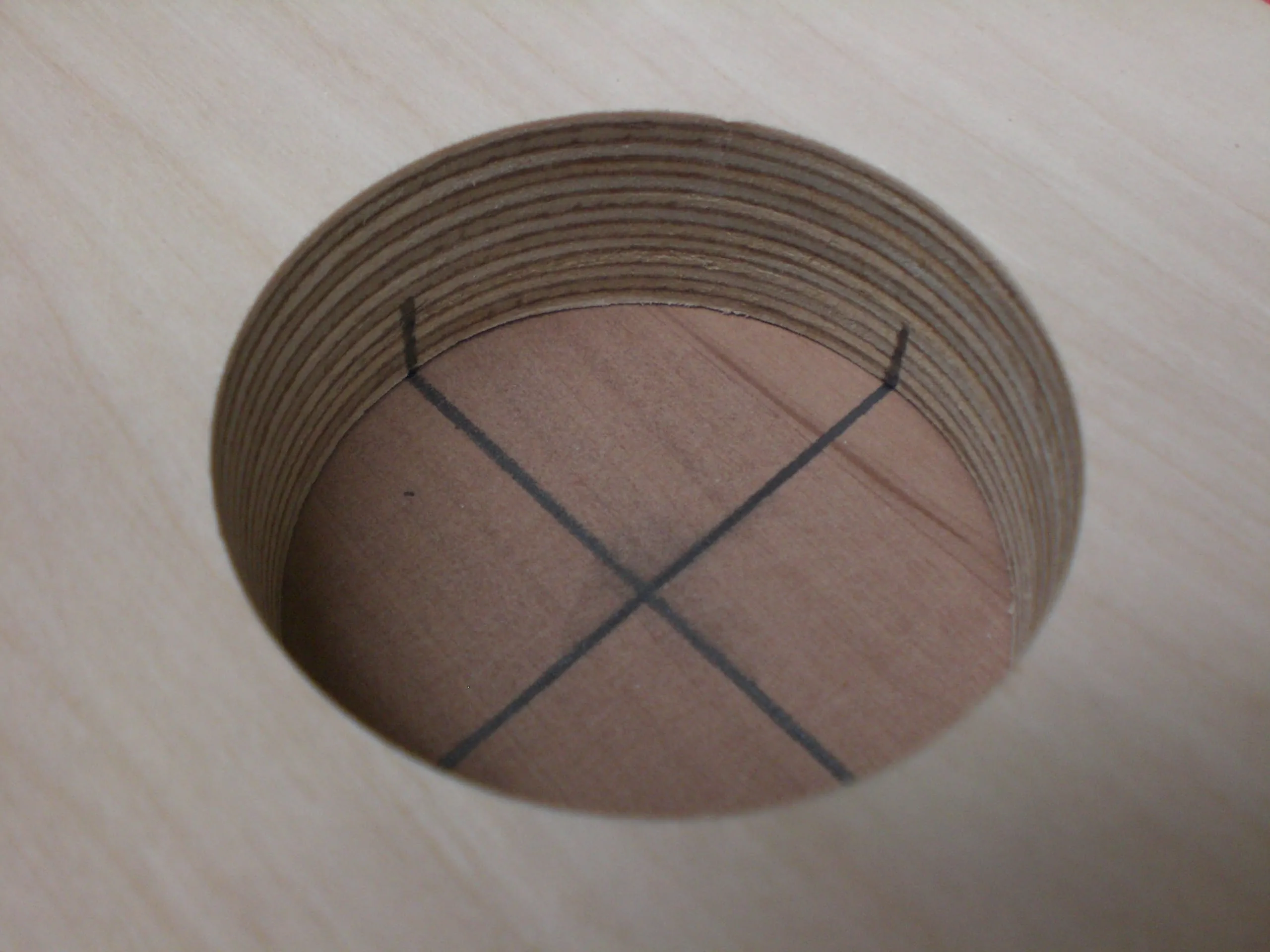

    • Dabar padėkite šabloną ant ruošinio. Anksčiau ant šablono padaryti žymėjimai leidžia lengvai ir tiksliai išlygiuoti.

      +
      Šablono tvirtinimas ant ruošinio
    • Spaustuvais pritvirtinkite šabloną prie ruošinio. Įsitikinkite, kad spaustuvai netrukdo naudotis frezeriu.

      +

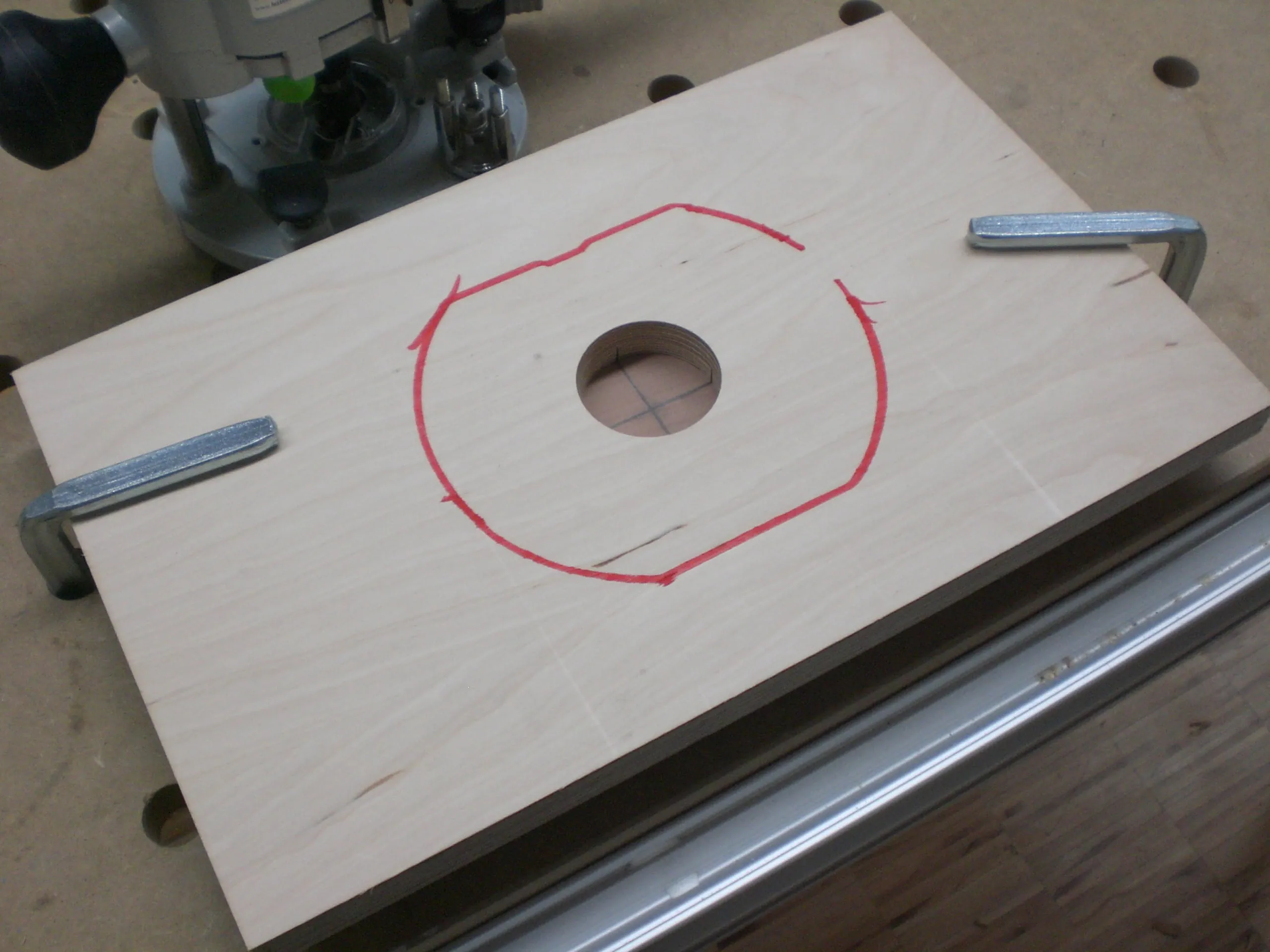

      Fiksavimas spaustuvais
    • Padėkite frezerį ant pažymėtos vietos. Tada lėtai nuleiskite frezerį į medžiagą ir frezuokite atvirkštine kryptimi. Nuimkite frezerį, kai įrenginys visiškai sustos. Frezavimas turi pasibaigti centre, ties žyme.

      +

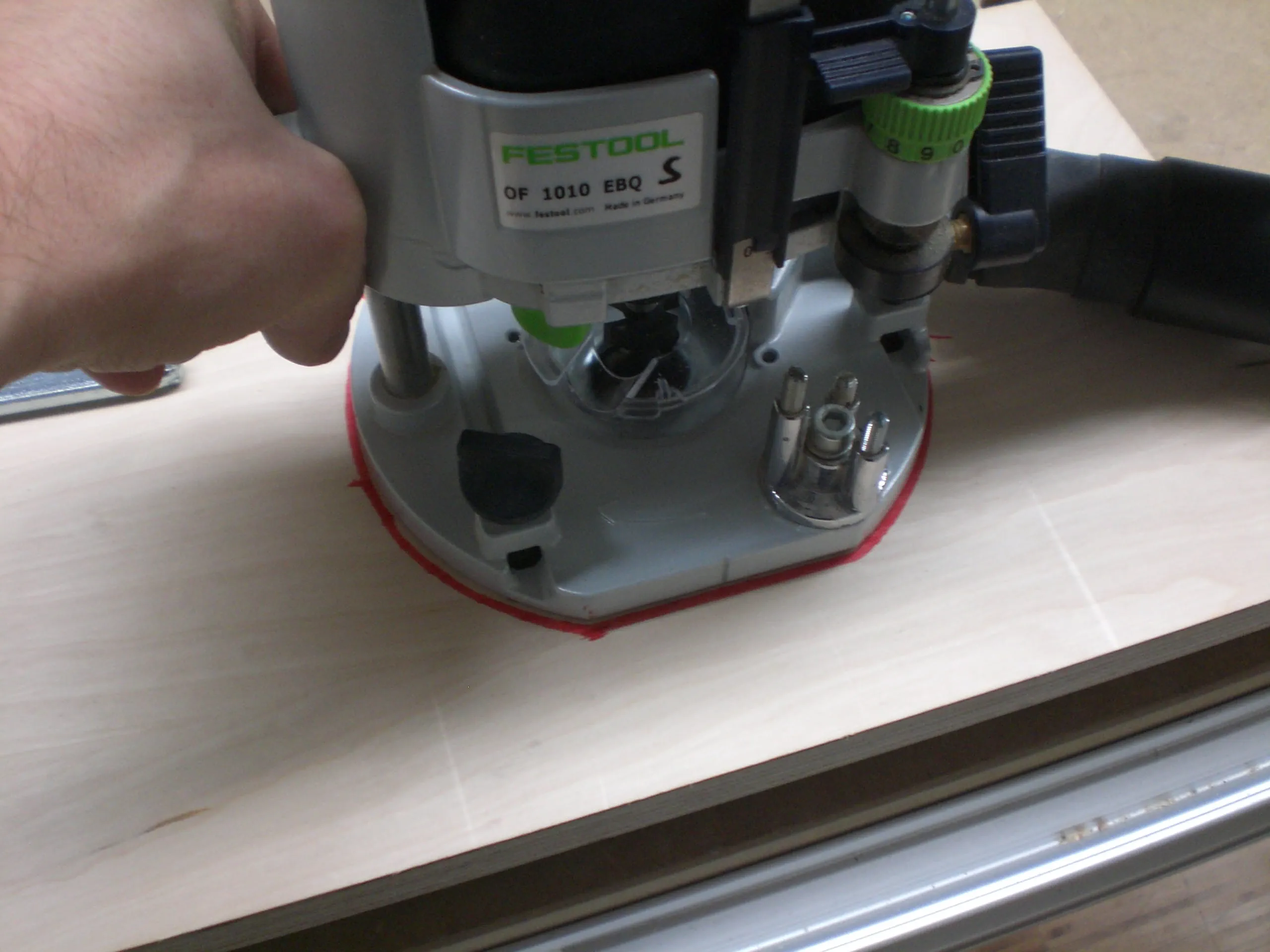

      Vertikalaus frezerio padėties nustatymas

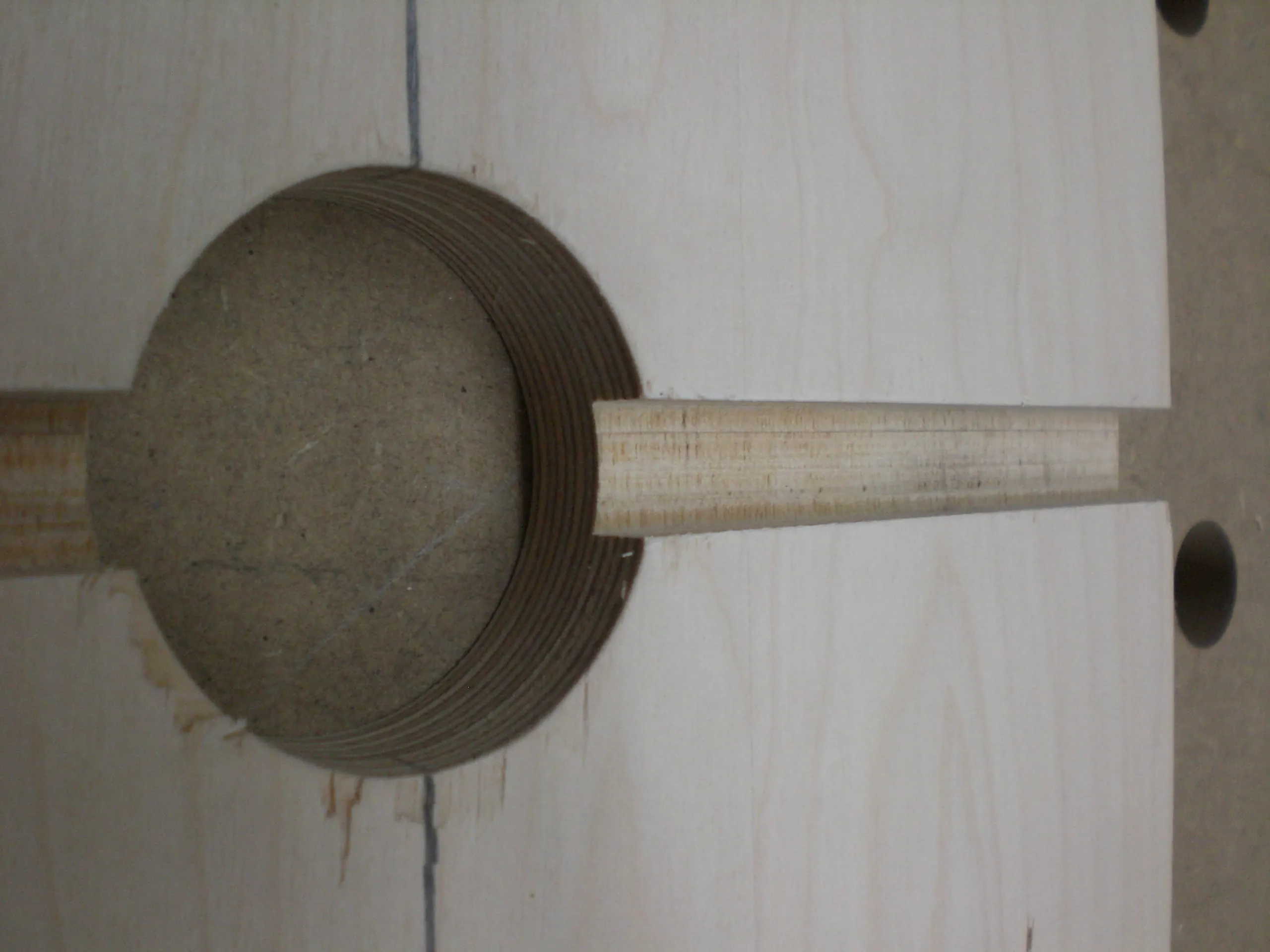

    • Patarimas. Frezeris tvirtai prispaudžiamas prie šablono, todėl oras negali pritekėti. Dėl šios priežasties frezuojant mažas įgilintas rankenas, dulkių nusiurbimo sistema tinkamai neveikia. Šablono apačioje išfrezavus griovelius, oras gali tekėti ir taip ženkliai pagerėja dulkių nusiurbimas.

      +
      Dulkių nusiurbimo gerinimas
    • Šioje nuotraukoje kiaurymės apačioje matomas griovelis.

      +

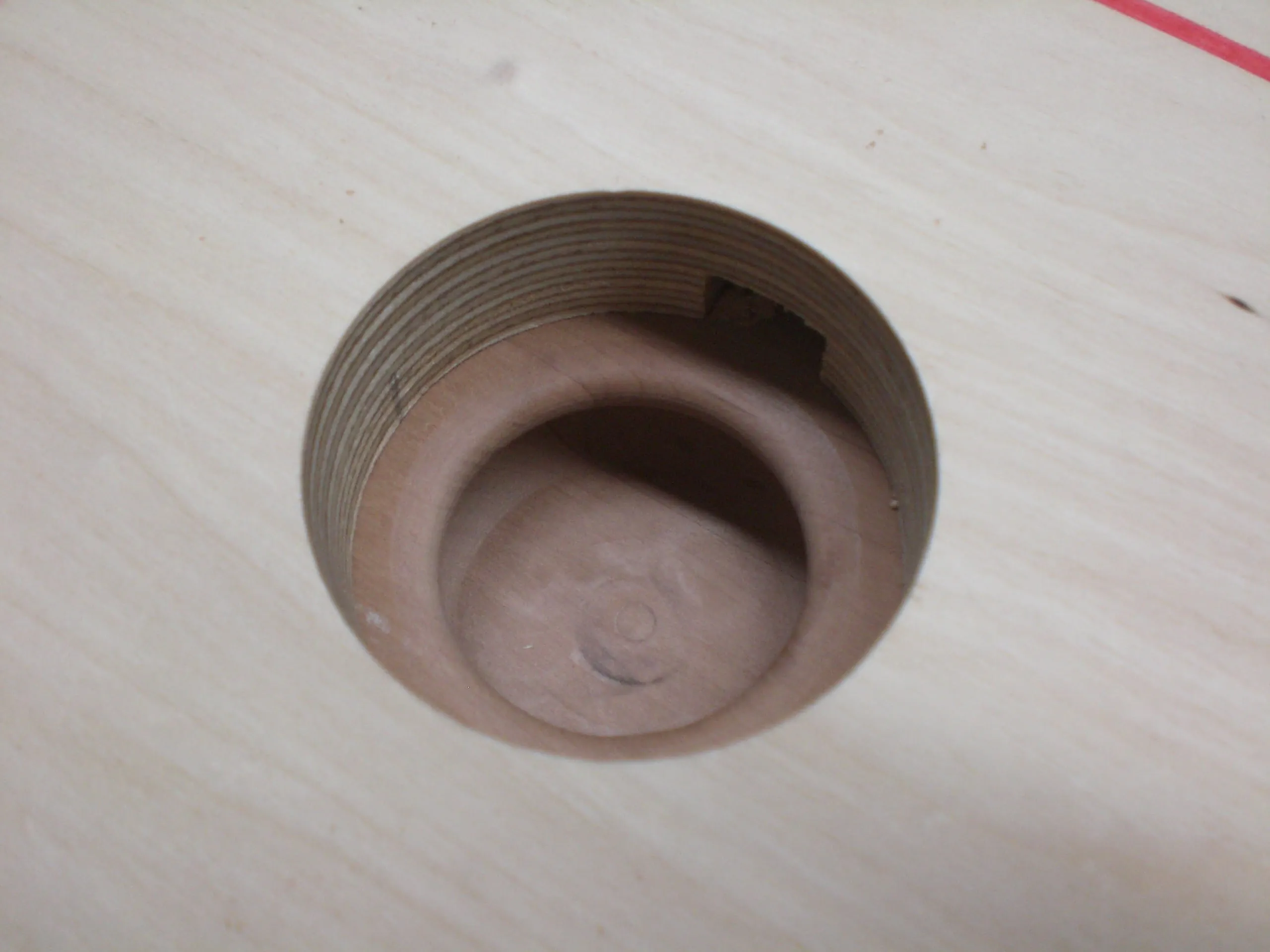

      Griovelis

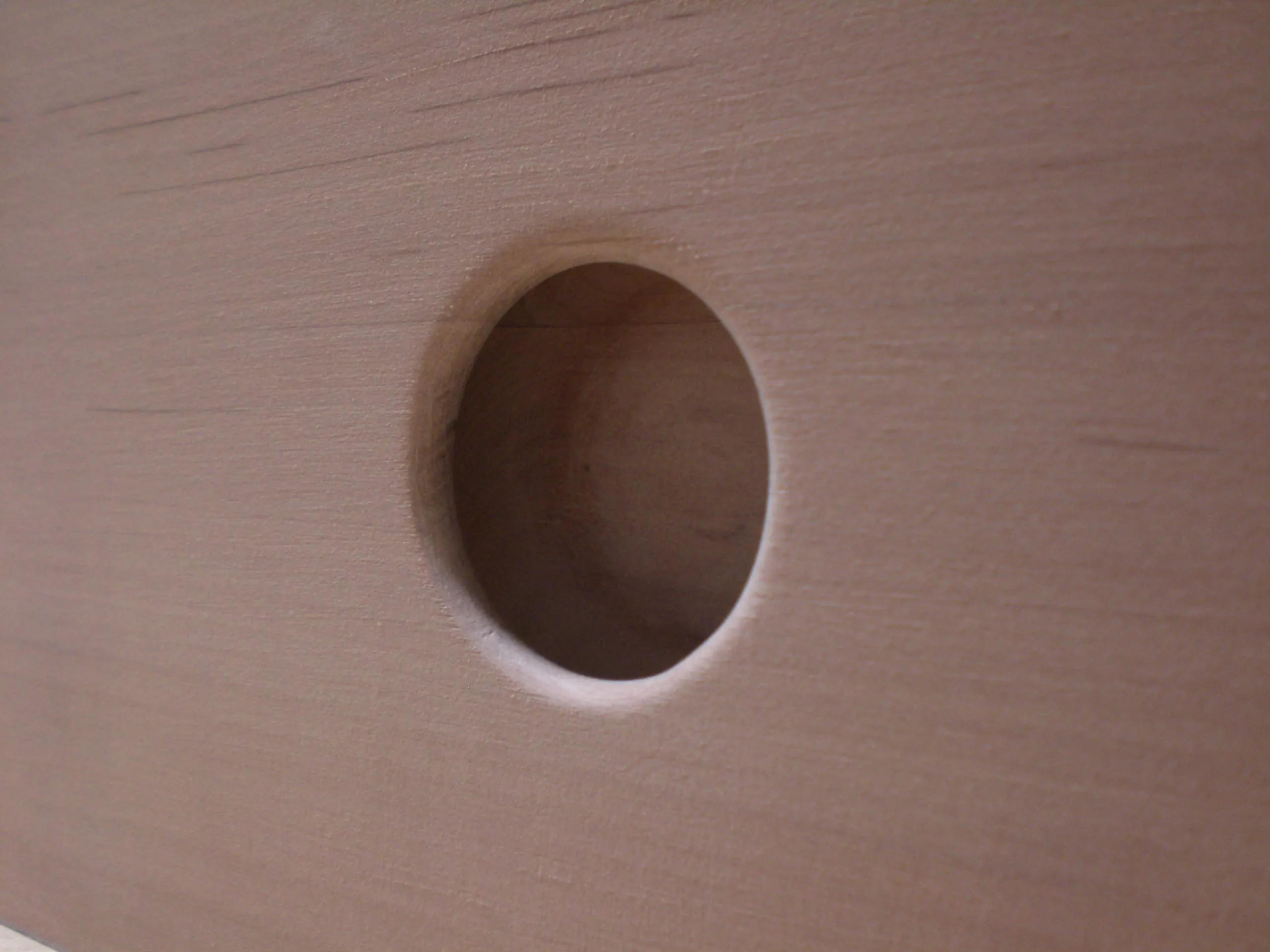

    • Išfrezavus įgilintą rankeną, išpjovą reikia lengvai nušlifuoti.

      +
      Įgilintos rankenos šlifavimas
    • MFS 400 frezavimo šablonas leidžia pagaminti stačiakampio formos įgilintas rankenas. Ši forma gali būti naudojama dėžėms.

      +

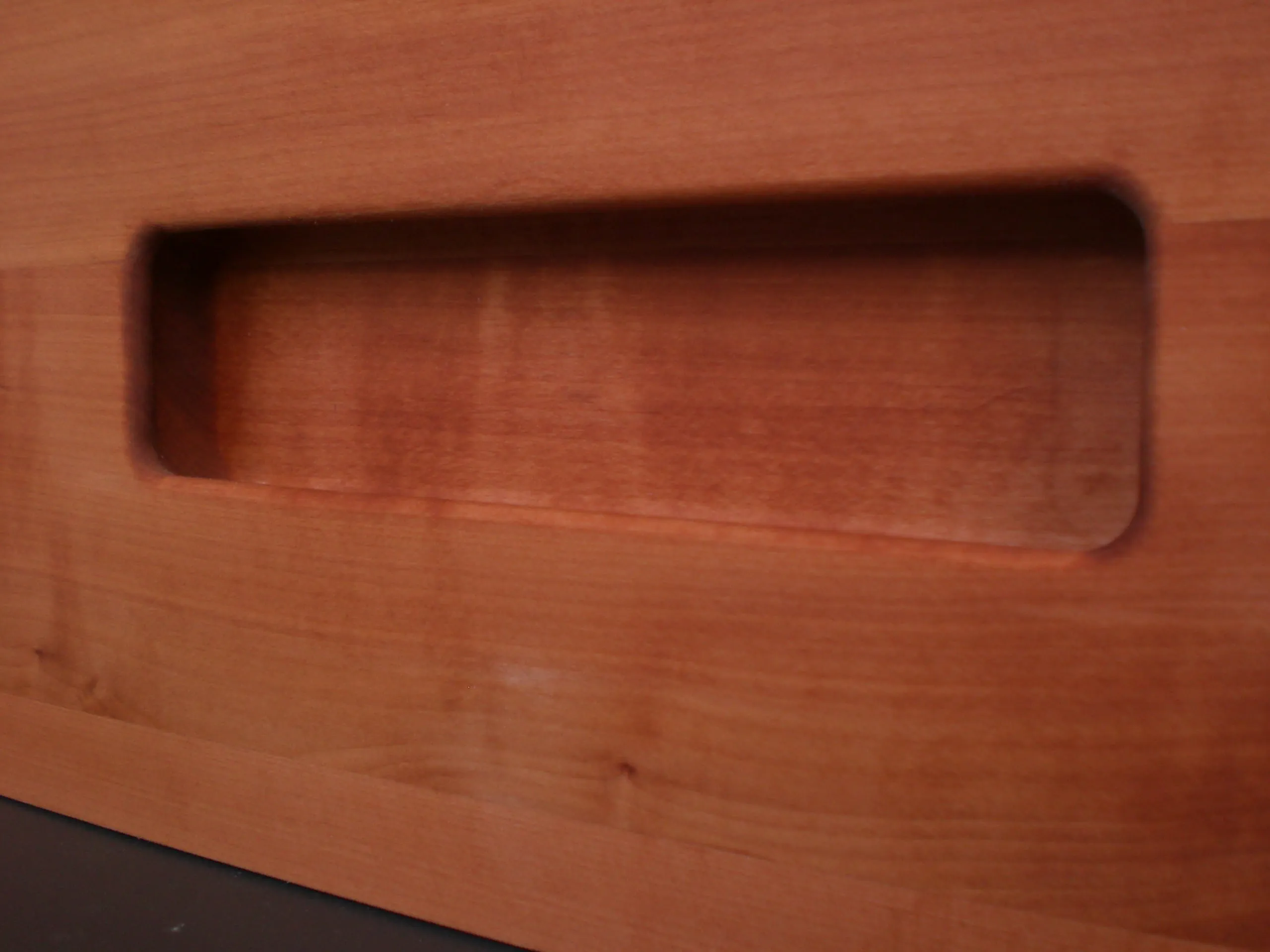

      Stačiakampės įgilintos rankenos
    • Nuotraukoje parodyta laipiojimo sienoje išfrezuota rankena. Išfrezavus, paviršius buvo padengtas specialia danga.

      Įgilintos rankenos pabrėžia medžio masyvo baldų solidumą. Šis iliustruotas vadovas parodo frezuojamų rankenų tipų ir formų įvairovę. Vieną kartą pagaminus šabloną, jį galima naudoti pakartotinai, norint lengvai ir greitai išfrezuoti tokią pačią įgilintą rankeną.

      +
      Įgilinimai laipiojimo sienoje
