Apvalių profilių sujungimas, naudojant „DOMINO“ frezerį ir atramą apvaliems ruošiniams

Apvalių profilių sujungimas
Kaištinių junginių frezeris „DOMINO“ leidžia tvirtai sujungti du apvalius profilius vos vienu kaiščiu. Šiame pavyzdyje yra aprašoma, kaip atlikti tikslų apvalių profilių sujungimą ir kaip sureguliuoti atramą apvaliems ruošiniams. Kad pasiekti geriausią rezultatą, rekomenduojame iš pradžių atlikti bandomąjį frezavimą.

    Aprašymas

    Naudojant „DOMINO“ sistemą ir atramą apvaliems ruošiniams, galima greitai ir paprastai sujungti apvalius profilius, pavyzdžiui, surenkant baldus ar montuojant laiptus.

    Pastaba:
    Atrama apvaliems ruošiniams leidžia sujungti nuo 35 iki 60 mm skersmens apvalius profilius.

    Įrankiai ir priedai

    Šiame pavyzdyje rekomenduojama naudoti šiuos įrankius ir priedus:

    Pasiruošimas

    • Atkreipkite dėmesį, kad yra dviejų rūšių kaiščiai „Festool DOMINO“ frezeriui:

      • Kaiščiai iš buko medienos gaminiams, eksploatuojamiems patalpose.
      • Kaiščiai iš Sipo medienos gaminiams, eksploatuojamiems išorėje.

      +

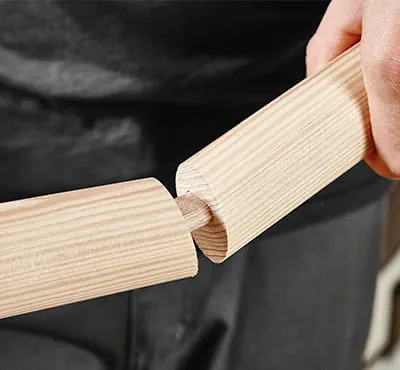

      Kaiščių variantai

    • Šiame pavyzdyje iliustruojama, kaip 8x40 mm buko kaiščiu sujungti 35 mm skersmens apvalius profilius 120° kampu.

      Siekiant užtikrinti profilių jungimo tikslumą, prieš pradedant atlikite bandomąjį frezavimą.

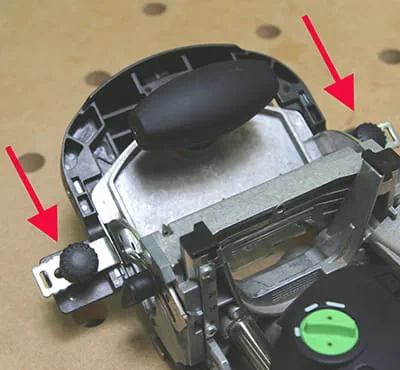

      Vadovaukitės tokia veiksmų seka: atramą apvaliems ruošiniams įstumkite ant atraminės frezerio plokštės ir užfiksuokite, pasukę sraigtus atramos kairėje ir dešinėje.

      +
      Bandomasis frezavimas

    • Naudokite ant „DOMINO“ frezerio esantį kampo nustatymo įtaisą, kad nustatyti reikiamą frezavimo kampą (šiame pavyzdyje 60°).

      +

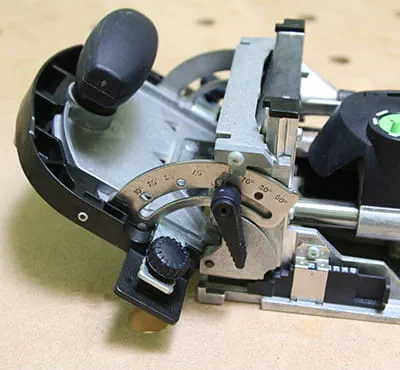

      Frezavimo kampo nustatymas

    • Norint nustatyti „DOMINO“ kaiščio padėtį tiksliai centre, profilius reikia išdėstyti vieną šalia kito taip, kaip vėliau jie bus sujungti. Brūkšniu pažymėkite kaiščio padėtį.

      +

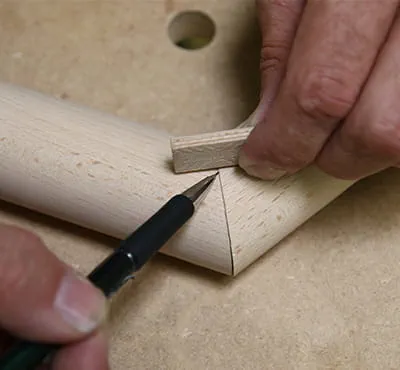

      Kaiščio padėties žymėjimas

    • Apvalų profilį uždėkite tiesiai ant „DOMINO“ atramos apvaliems ruošiniams.

      Sureguliuokite frezerio atraminės plokštės aukštį pagal kaiščio padėties žymėjimą.

      +
      Frezerio atraminės plokštės aukščio nustatymas

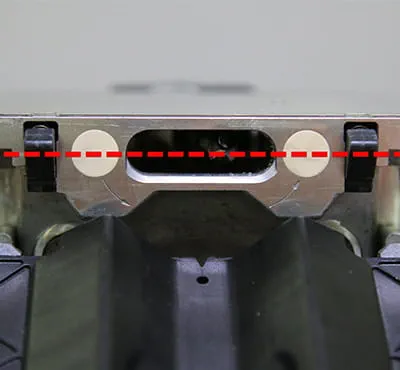

    • Ant frezerio pado du atraminių smeigių centriniai taškai sudaro tiesią liniją.

      +
      Atraminės smeigės

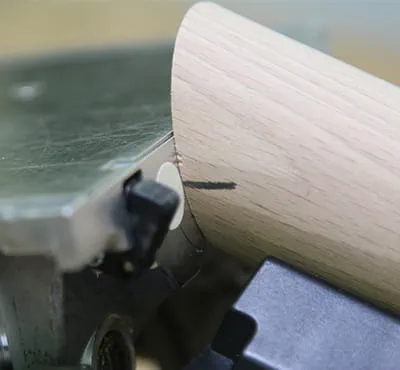

    • Frezerio atraminės plokštės aukštis sureguliuojamas taip, kad anksčiau pažymėta kaiščio padėtis ir menama tiesė būtų viename aukštyje.

      +
      Centravimas

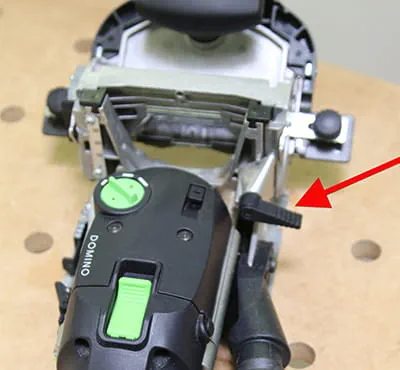

    • Atraminės plokštės aukščio reguliavimui naudokite užspaudžiamą svirtelę.

      Viską sureguliavus, galima atlikti bandomąjį frezavimą.

      Frezuokite, prijungę siurbimo žarną prie frezerio ir dulkių siurblio.

      +
      Bandomasis frezavimas

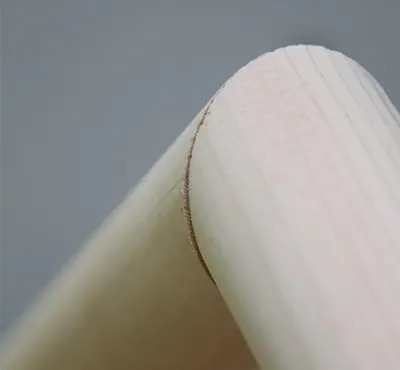

    • Sujungus profilius po bandomojo frezavimo, galima pamatyti nežymų nuokrypį.

      +
      Sujungimo netikslumas

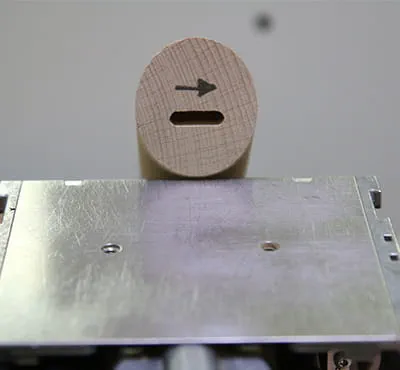

    • Mūsų pavyzdyje išfrezuota kiaurymė yra šiek tiek nukrypusi nuo apvalaus profilio centro. Šiuo atveju reikia atlikti šiuos derinimo veiksmus:

      Atlaisvinkite abu tvirtinamuosius sraigtus.

      Ant išorinių atramos apvaliems ruošiniams pusių yra po du varžtus, reguliuojamus 2 mm šešiakampiu raktu.

      +
      Derinimo procesas

    • Kad išlyginti atramą, ir kartu frezuojamos kiaurymės padėtį, tiksliai centre, reikia įsukti varžtą kairėje arba dešinėje pusėje, arba, priešingai, atsukti kitoje pusėje (priklausomai nuo poslinkio krypties).

      Patarimas:
      Šie varžtai turi M5 sriegį su 0,8 mm žingsniu. Tai reiškia, kad pilnas varžto pasukimas atitinka 0,8 mm atramos apvaliems ruošiniams poslinkį ant atraminės plokštės.

      Tai reiškia, kad:
      Esant 1,6 mm poslinkiui (atitinka 2 pilnus varžto pasukimus) kairėje pusėje, reikia atlikti 1,6 mm paslinkimą (atitinka 2 pilnus varžto pasukimus) taip pat priešingoje pusėje.

      Baigus derinimą, užveržkite sraigtus ir tęskite darbą.

      +

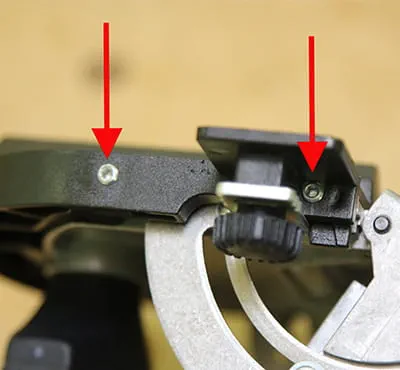

      Varžtų įsukimas ir atsukimas su šešiakampiu raktu

    • Pastaba:

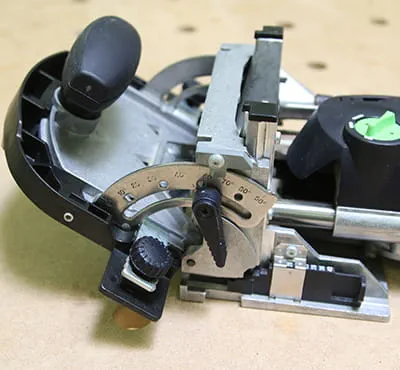

      Šis derinimas atliekamas vieną kartą! Nuėmus įrenginį ir pakartotinai jį uždėjus ant įrankio, reguliuoti nebereikia.

      +
      Vienkartinis koregavimas

    Procesas

    • Atlikus derinimą, galima greitai ir tiksliai frezuoti kiaurymes apvaliuose turėkluose ir juos sujungti.

      +

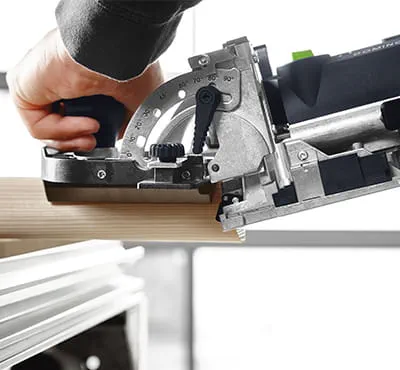

      Kiaurymės frezavimas porankyje

    • Dėl ypatingos „DOMINO“ kaiščio formos sujungimas yra stabilus, neprasisukantis, todėl turėklai gaunasi pakankamai tvirti. Galima greitai ir lengvai pritaikyti apvalių profilių sujungimui kitu kampu.

      +

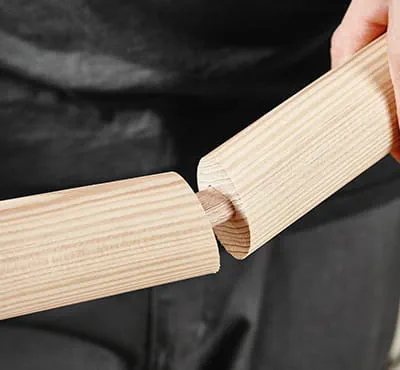

      Stabilus sujungimas
